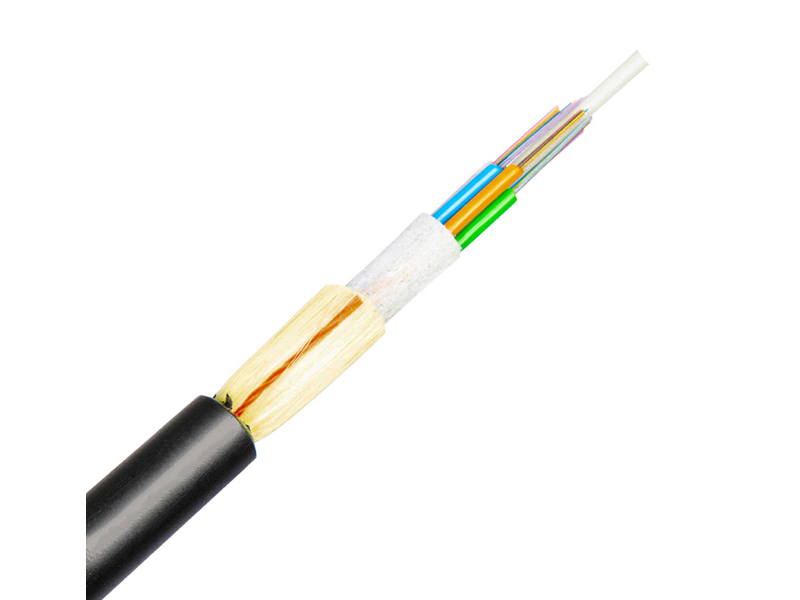

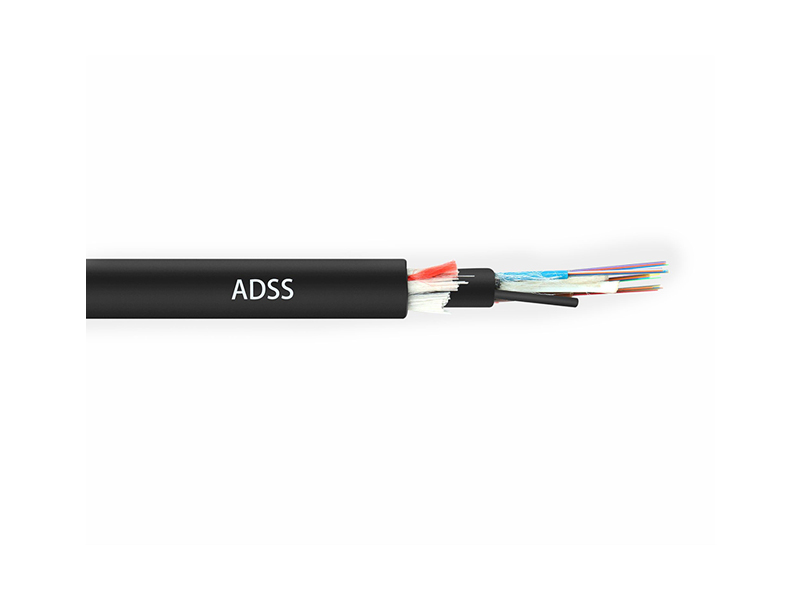

El cable de fibra óptica ADSS (autoportante totalmente dieléctrico) es un tipo de cable de fibra óptica aéreo autoportante diseñado para instalación y despliegue aéreos y es adecuado para diversas aplicaciones en exteriores. Cable ADSS de Alteoptic Al utilizar un núcleo de fibra de grado A, las características de atenuación y dispersión están completamente optimizadas, y los parámetros geométricos precisos garantizan una baja pérdida de empalme y una alta eficiencia de empalme. Nuestros cables ADSS con un diámetro exterior pequeño, peso ligero, retardantes de llama, fáciles de pelar y una estructura seca altamente flexible y ajustada facilitan la construcción y el mantenimiento, y buena tenacidad y un módulo de tracción muy alto, adecuados para el tendido de tuberías de larga distancia. Alta resistencia mecánica, mejora la resistencia a la tracción de los cables ópticos. Antiinterferencias, no conductores y resistentes a la corrosión.
|
编号
No.
|
项目 Artículos
|
单位 Unidad
|
参数 Especificación
|
|
G.652D
|
|
1
|
模场直径 Modo Diámetro del campo
|
1310nm
|
μm
|
9.2±0.4
|
|
1550 nm
|
μm
|
10.4±0.5
|
|
2
|
包层直径 Diámetro del revestimiento
|
μm
|
124.8±0.7
|
|
3
|
包层不圆度 No circularidad del revestimiento
|
%
|
≤0.7
|
|
4
|
Error de concentricidad del revestimiento del núcleo
|
μm
|
≤0.5
|
|
5
|
涂覆层直径 Diámetro del revestimiento
|
μm
|
245±5
|
|
6
|
涂覆层不圆度 No circularidad del revestimiento
|
%
|
≤6.0
|
|
7
|
Error de concentricidad del revestimiento de revestimiento
|
μm
|
≤12.0
|
|
8
|
光缆截止波长 Longitud de onda de corte del cable
|
nm
|
λcc≤1260
|
|
9
|
衰减系数 Atenuación (máx.)
|
1310nm
|
dB/km
|
≤0.36
|
|
1550 nm
|
dB/km
|
≤0.22
|
|
项目 Artículos
|
指标 Especificaciones
|
|
光纤芯数 Fibra No.
|
24
|
|

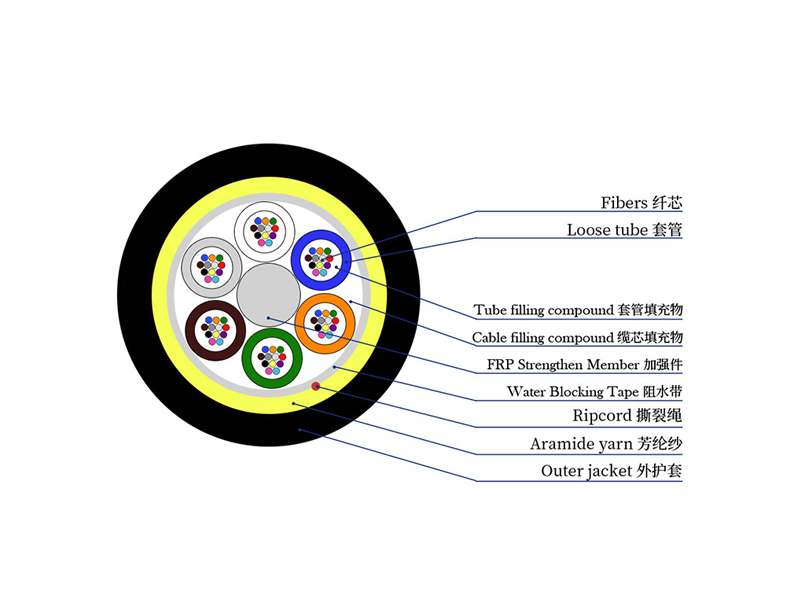

Estructura interior del cable 线缆内部结构
|
1+6
|
|
松套管
Tubo suelto
|
外径 Dimensión
|
2,0 mm ± 0,05 mm
|
|
材料 Material
|
PBT
|
|
套管数量 Tubo No.
|
4
|
|
纤芯数/管 Fibras por tubo
|
6
|
|
Rellenos
|
外径 Dimensión
|
2,0 mm ± 0,05 mm
|
|
材料 Material
|
PVC
|
|
Color
|
blanco
|
|
数量 No.
|
2
|
|
中心加强件
Miembro de Fortalecimiento Central
|
外径 Diámetro
|
2,0 mm
|
|
材料 Material
|
FRP
|
|
纺纶 Fortalecer miembro,
|
跨距 Lapso
|
100 Metros
|
|
Hilo de aramida
|
材料 Material
|
Hilo de aramida
|
|
外 皮
Funda exterior
|
材料 Material
|
educación física
|
|
Color
|
negro
|
|
线缆外径 OD.
|
Diámetro exterior del cable
|
9,5 ±0,3 mm
|
|
Peso
|
Peso del cable por KM.
|
75 ±10 kg/km
|
|
项目 Artículos
|
指标 Especificaciones
|
|
光纤芯数 Fibra No.
|
24
|
|
Estructura interior del cable 线缆内部结构
|
1+6
|
|
松套管
Tubo suelto
|
外径 Dimensión
|
2,0 mm ± 0,05 mm
|
|
材料 Material
|
PBT
|
|
套管数量 Tubo No.
|
4
|
|
纤芯数/管 Fibras por tubo
|
6
|
|
Rellenos
|
外径 Dimensión
|
2,0 mm ± 0,05 mm
|
|
材料 Material
|
PVC
|
|
Color
|
blanco
|
|
数量 No.
|
2
|
|
中心加强件
Miembro de Fortalecimiento Central
|
外径 Diámetro
|
2,0 mm
|
|
材料 Material
|
FRP
|
|
纺纶 Fortalecer miembro, hilo de aramida
|
跨距 Lapso
|
100 Metros
|
|
材料 Material
|
Hilo de aramida
|
Significado del cable ADSS
Los cables totalmente dieléctricos autoportantes (ADSS) son un tipo de cable de fibra óptica excepcionalmente capaz de instalarse por sí solos entre estructuras, eliminando la necesidad de elementos metálicos conductores. Estos cables, comúnmente utilizados por las empresas de servicios eléctricos, se instalan junto a líneas de transmisión aéreas existentes, a menudo utilizando los mismos soportes que los conductores eléctricos.
Los cables ADSS ofrecen una alternativa rentable a los cables OPGW (cable de tierra óptico) y OPAC (conductor de fase óptico). Están diseñados para ser resistentes, lo que permite instalaciones que abarcan hasta 1000 metros entre torres de soporte. Su diseño se centra en ser livianos y tener un diámetro pequeño para minimizar el impacto en las estructuras de las torres debido a factores como el peso del cable, el viento y el hielo.
El diseño del cable garantiza que las fibras ópticas de vidrio internas se soporten con una tensión mínima, manteniendo una pérdida óptica baja durante la vida útil del cable. Una funda protectora protege las fibras de la humedad y protege los componentes poliméricos resistentes del cable de la radiación solar ultravioleta.
Tipos de cables ADSS
Los cables ADSS, que se diferencian por no utilizar cables metálicos, utilizan fibras ópticas que están alojadas en tubos amortiguadores sueltos o dispuestas en una configuración similar a una cinta. Para garantizar una tensión mínima sobre las fibras, el diseño generalmente incluye un exceso de holgura en las fibras en comparación con la longitud de la estructura de soporte del cable.
Para instalaciones que requieren luces más largas, un diseño predominante incorpora hilos de fibra de aramida para mayor resistencia. Estos hilos están recubiertos para evitar la absorción de agua. Rodeando esta capa de resistencia hay un núcleo compuesto por varios tubos amortiguadores, cada uno de los cuales contiene múltiples fibras, que a su vez rodean un núcleo central de plástico.
Una funda externa envuelve toda la estructura, ofreciendo protección contra la entrada de agua y la exposición a la luz solar.
Los tipos de cable ADSS (autoportante totalmente dieléctrico) se pueden diferenciar principalmente en función de su revestimiento o revestimiento, siendo las variaciones más comunes los diseños de revestimiento simple y doble. Aquí hay una breve descripción general de cada uno:
Cable ADSS de funda única:
Construcción:
Este tipo presenta una única capa exterior. Ligero: suele ser más ligero que las variantes de doble funda.
Aplicaciones:
Ideal para entornos con menor riesgo de daños mecánicos o donde el peso del cable es un factor crítico.
Rentable:
Generalmente es más rentable debido al menor uso de material.
Resistencia ambiental:
Ofrece suficiente protección contra los rayos UV, la humedad y abrasiones menores.
Cable ADSS de doble funda:
Construcción:
Equipado con dos capas de revestimiento, una chaqueta interior y otra exterior.
Protección mejorada:
Proporciona una mejor protección mecánica, lo que lo hace adecuado para entornos más hostiles.
Durabilidad:
Más resistente a la abrasión, los roedores y otras formas de daño físico.
Peso y costo:
Más pesados y normalmente más caros que los cables de una sola cubierta debido a los materiales adicionales.
Aplicaciones:
Preferido en áreas con mayor potencial de estrés mecánico, como regiones con vegetación densa o clima severo frecuente.
¿Cuáles son las aplicaciones de los cables ADSS?
Los cables ADSS (autoportantes totalmente dieléctricos) se utilizan ampliamente en varias áreas:
Instalaciones aéreas de tramo corto:
Ideal para postes eléctricos al borde de la carretera debido a su diseño liviano y autoportante.
Cerca de líneas eléctricas de alto voltaje:
Su naturaleza no metálica los hace seguros para su uso cerca de líneas de alto voltaje.
Telecomunicaciones:
Empleado en redes de telecomunicaciones de larga distancia, capaz de soportar circuitos de hasta 100 km sin repetidores utilizando fibras monomodo.
Redes de servicios públicos:
Utilizado por las empresas de energía para una comunicación confiable dentro de la red eléctrica.
Conectividad Rural:
Útil para proporcionar banda ancha en zonas rurales o de difícil acceso.
Uso militar: Desarrollados originalmente para aplicaciones militares, todavía se utilizan para un despliegue rápido en comunicaciones de campo.
¿Cómo seleccionar el cable ADSS correcto?
Seleccionar el cable ADSS (autosoportante totalmente dieléctrico) correcto implica considerar varios factores clave para garantizar que cumpla con los requisitos específicos de su proyecto. Aquí tienes una guía que te ayudará a tomar la decisión correcta:
Longitud del tramo:
Elija según la distancia entre las estructuras de soporte; Luces cortas como 80 m, luces más largas de hasta 1000 m.
Recuento de fibras:
Decida la cantidad de fibras (6,12,24,48,96,144) necesarias para sus requisitos de transmisión de datos.
Tipo de fibra:
El más popular es G.652.D Condiciones ambientales: considere factores como el viento, el hielo y la exposición a los rayos UV para determinar la necesidad de un revestimiento protector.
Proximidad a líneas eléctricas:
Asegúrese de que las características eléctricas del cable sean seguras para su instalación cerca de líneas eléctricas.
Cargas mecánicas:
Evalúe la resistencia a la tracción y el peso del cable para la instalación y la resistencia al estrés ambiental.
Diámetro y peso del cable:
Equilibre la fuerza con las limitaciones de la instalación y las estructuras de soporte.
