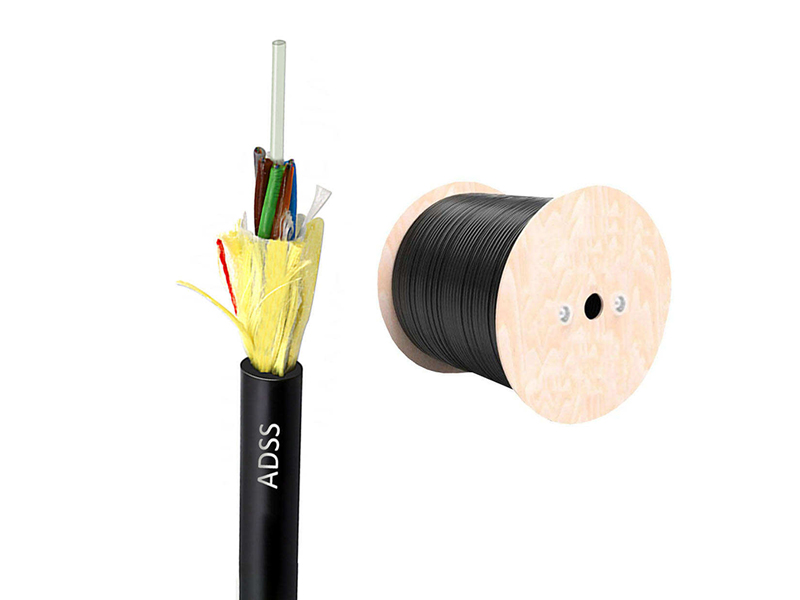

Cable de fibra óptica autoportante totalmente dieléctrico (ADSS)
Descripción del producto

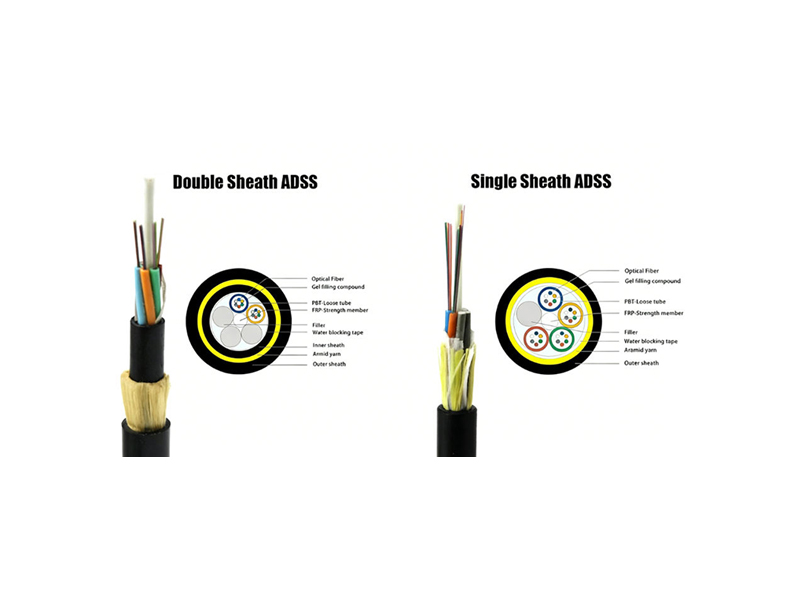

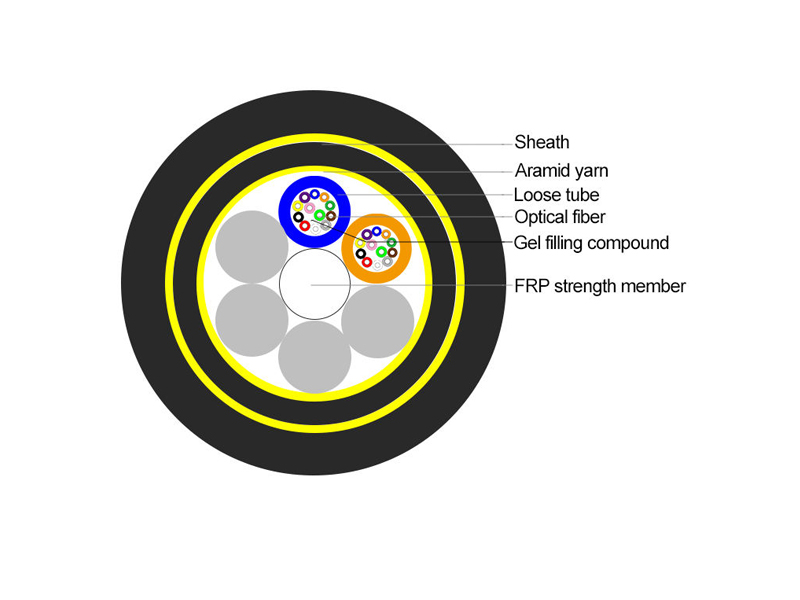

El cable ADSS es una estructura trenzada de tubo suelto. La fibra óptica es de 250 µm, el tubo holgado está hecho de plástico de alto módulo, que está relleno con un compuesto impermeable. En el centro del núcleo del cable hay un miembro de resistencia de FRP. El tubo suelto (y el cable de relleno) se tuerce alrededor del núcleo de refuerzo central para formar un núcleo de cable compacto y redondo, y el espacio en el núcleo del cable se llena con un relleno que bloquea el agua. El exterior del cable es una funda interior de polietileno (PE), luego una aramida retorcida de alta resistencia a la tracción, la más externa es la funda exterior de seguimiento eléctrico (AT).
Características del producto
• El cable de fibra óptica aéreo autoportante totalmente dieléctrico, sin material metálico en la estructura, se puede instalar sin interrupción.
• Se puede colocar una gran cantidad de núcleos de fibra, livianos, con la línea eléctrica, ahorrando recursos.
• Adopte material de aramida de alta resistencia a la tracción para soportar fuertes tensiones y evitar berberechos y disparos.
• Pequeña expansión térmica, la variación del arco de la línea del cable es pequeña cuando la temperatura cambia mucho.
• Doble chaqueta, funda exterior de PE/AT
• Gran luz, la luz máxima supera los 1000 metros
• Esperanza de vida superior a 30 años
Rendimiento de la fibra óptica
|
Tipo
|
Atenuación(+20℃)
|
Ancho de banda
|
Apertura numérica
|
Longitud de onda de corte
|
|
@ 850 nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@ 850 nm
|
@1300nm
|
|
G.652
|
---
|
---
|
≤0,36dB/km
|
≤0,22 dB/km
|
---
|
---
|
---
|
≤1260nm
|
|
G.655
|
---
|
---
|
≤0,40 dB/km
|
≤0,23 dB/km
|
---
|
---
|
---
|
≤1450nm
|
|
50/125 µm
|
≤3,3dB/km
|
≤1,2 dB/km
|
---
|
---
|
≥500MHz·km
|
≥500MHz·km
|
0,200±0,015 NA
|
---
|
|
62,5/125 µm
|
≤3,5 dB/km
|
≤1,2 dB/km
|
---
|
---
|
≥200MHz·km
|
≥500MHz·km
|
0,275±0,015 NA
|
---
|
Rendimiento técnico
|
Diámetro
(mm)
|
Peso
(kg/km)
|
tensión normal
(kN)
|
Máx. tensión
(kN)
|
Fuerza de ruptura
(kN)
|
Miembro de fuerza CSA
(mm2)
|
Módulo de elasticidad
(kN/mm2)
|
Expansión térmica
×10-6/K
|
|
Funda de salida de PE
|
En la vaina
|
|
11.8
|
117
|
124
|
1.5
|
4
|
10
|
4.6
|
7.6
|
1.8
|
|
12.0
|
121
|
129
|
2.25
|
6
|
15
|
7.6
|
8.3
|
1.5
|
|
12.3
|
126
|
134
|
3.0
|
8
|
20
|
10.35
|
9.45
|
1.3
|
|
12.6
|
133
|
141
|
3.6
|
10
|
24
|
13.8
|
10.8
|
1.2
|
Características ambientales
• Temperatura de transporte/almacenamiento: -40 ℃ a +70 ℃
