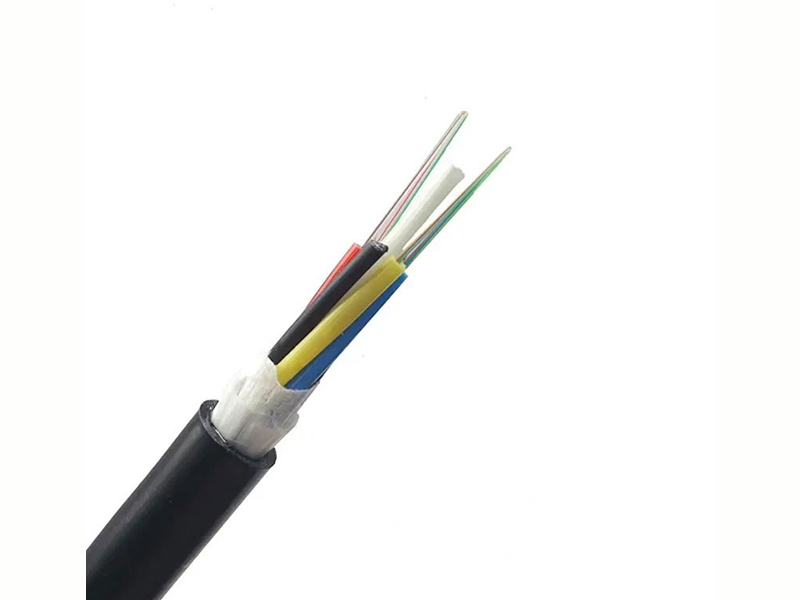

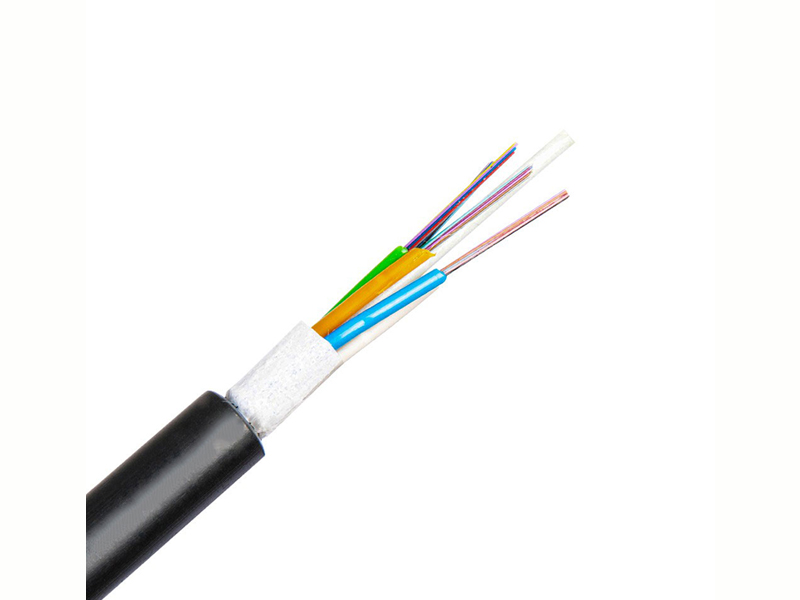

Cable de fibra óptica no metálico no blindado aéreo para exteriores GYFTY
Alteoptic es un cable no metálico sin armadura, cable de tubo suelto dieléctrico GYFTY, fabricantes, proveedores, fábrica, mayorista, 2-144 para muestras personalizadas, compradas, a granel, en stock, ¡gratis!
Marca de fibra: YOFC/Fiberhome/ Corning
Color: negro o naranja
Material de la chaqueta: PE,HDPE/LSZH/AT
Miembro de fuerza: FRP (con PE si es necesario)
Recuento de fibras: 4-144 núcleos
Instalación: aérea y conducto
Longitud del tambor: 3KM o personalizado
Detalles del producto
Descripción:

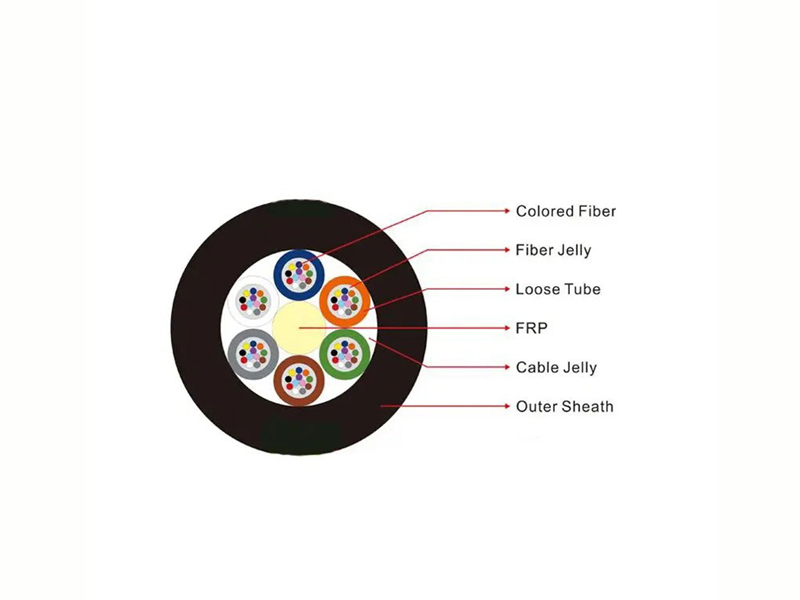

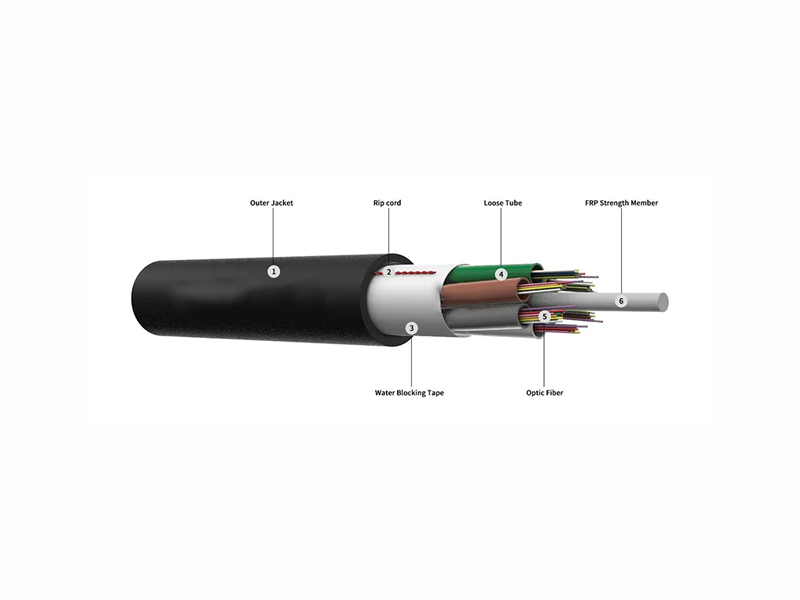

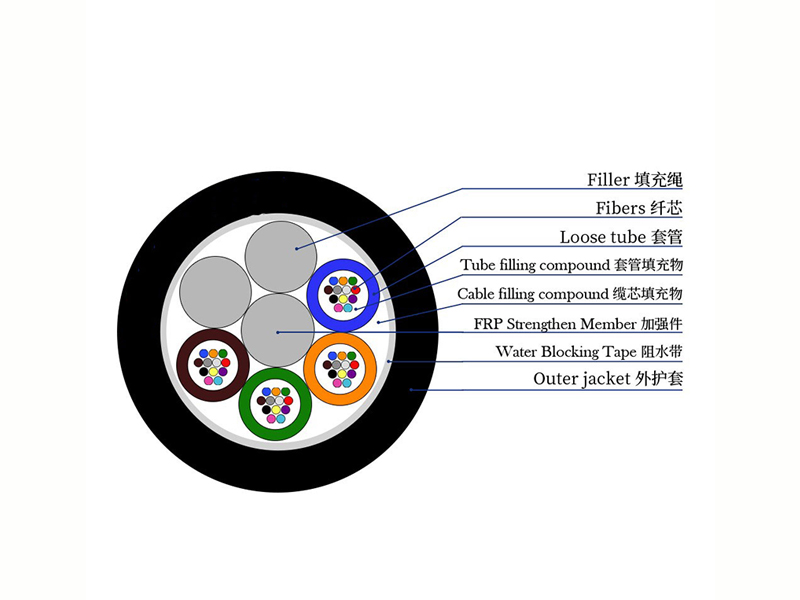

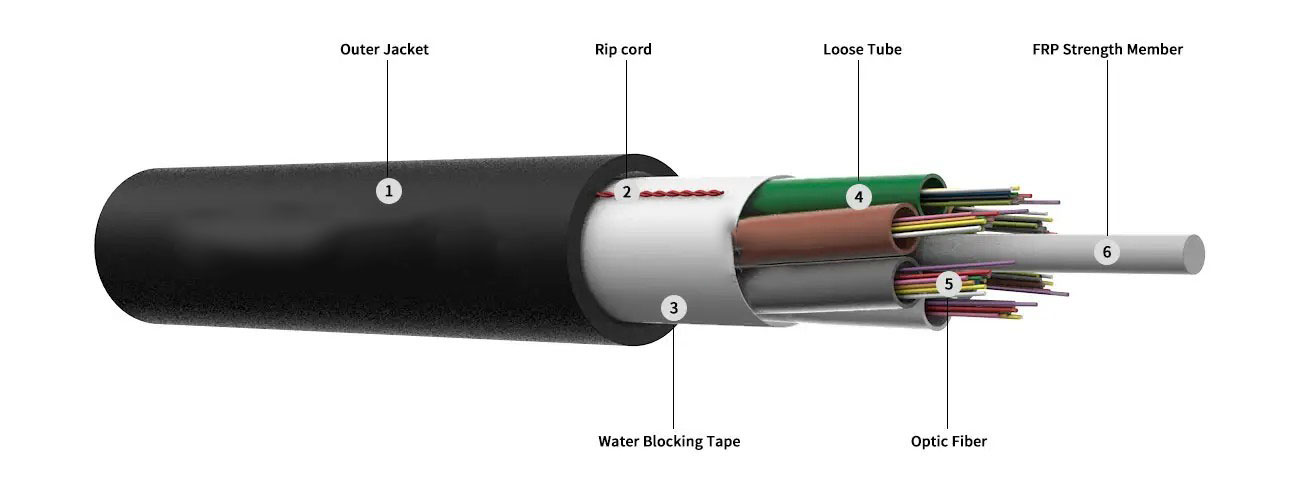

GYFTY FRP se ubica en el centro de los núcleos como un miembro resistente no metálico. Los tubos de cable, que están rellenos con masa de relleno, se trenzan alrededor del elemento de refuerzo. Luego se aplica el hilo de aramida sobre un material resistente al agua y el cable se completa con una funda de PE. Los cables GYFTY están disponibles desde 2 núcleos hasta 144 núcleos. Se utiliza en áreas de alto voltaje para comunicaciones de larga distancia. Los tubos del cable, que están llenos de compuesto de relleno, están trenzados alrededor del miembro de resistencia de FRP. Luego se aplica el hilo de aramida sobre un material resistente al agua y el cable se completa con una funda de PE.
Aplicación:
– Modos de tendido: Aérea y Conducto
– Lugares de interferencia electromagnética
– Distribución exterior
– Red de acceso y red local.
Características de las características:
1. Miembro de resistencia no metálico.
2.El relleno protege la fibra de tubérculos sueltos.
3. La resistencia no metálica tiene una excelente capacidad antielectroimán.
Estándares
El cable GYFTY cumple con la norma YD/T 901-2001 y con IEC 60794-1.
Características ópticas
|
G.652
|
G.655
|
50/125 µm
|
62,5/125 µm
|
|
|
|
atenuación
(+20℃)
|
@ 850 nm
|
|
|
≤3,0 dB/km
|
≤3,0 dB/km
|
|
@1300nm
|
|
|
≤1,0 dB/km
|
≤1,0 dB/km
|
|
@1310nm
|
≤0,36dB/km
|
≤0,40dB/km
|
|
|
|
@1550nm
|
≤0,22dB/km
|
≤0,23 dB/km
|
|
|
|
Ancho de banda (Clase A)
|
@ 850 nm
|
|
|
≥500MHz·km
|
≥200MHz·km
|
|
@1300nm
|
|
|
≥1000MHz·km
|
≥600MHz·km
|
|
Apertura numérica
|
|
|
0,200±0,015NA
|
0,275±0,015NA
|
|
Longitud de onda de corte del cable
|
≤1260nm
|
≤1480nm
|
|
|
Parámetros técnicos
|
Tipo de cable
|
Recuento de fibra
|
tubos
|
Rellenos
|
Diámetro del cable
milímetros
|
Peso del cable kg/km
|
Resistencia a la tracción
Largo/Corto Plazo N
|
Resistencia al aplastamiento
Largo/Corto Plazo
N/100mm
|
Radio de curvatura
Estático/Dinámico
milímetros
|
|
GYFTY-2~6
|
2~6
|
1
|
5
|
10.6
|
88
|
400/1000
|
300/1000
|
10D/20D
|
|
GYFTY-8~12
|
8~12
|
2
|
4
|
10.6
|
88
|
400/1000
|
300/1000
|
10D/20D
|
|
GYFTY-14~18
|
14~18
|
3
|
3
|
10.6
|
88
|
400/1000
|
300/1000
|
10D/20D
|
|
GYFTY -20~24
|
20~24
|
4
|
2
|
10.6
|
88
|
400/1000
|
300/1000
|
10D/20D
|
|
GYFTY-26~30
|
26~30
|
5
|
1
|
10.6
|
88
|
400/1000
|
300/1000
|
10D/20D
|
|
GYFTY-32~36
|
32~36
|
6
|
0
|
10.6
|
88
|
400/1000
|
300/1000
|
10D/20D
|
|
GYFTY-2~6
|
2~6
|
1
|
6
|
11.0
|
97
|
600/1500
|
300/1000
|
10D/20D
|
|
GYFTY-8~12
|
8~12
|
2
|
5
|
11.0
|
97
|
600/1500
|
300/1000
|
10D/20D
|
|
GYFTY-14~18
|
14~18
|
3
|
4
|
11.0
|
97
|
600/1500
|
300/1000
|
10D/20D
|
|
GYFTY-20~24
|
20~24
|
4
|
3
|
11.0
|
97
|
600/1500
|
300/1000
|
10D/20D
|
|
GYFTY-26~30
|
26~30
|
5
|
2
|
11.0
|
97
|
600/1500
|
300/1000
|
10D/20D
|
|
GYFTY-32~36
|
32~36
|
6
|
1
|
11.0
|
97
|
600/1500
|
300/1000
|
10D/20D
|
|
GYFTY-38~42
|
38~42
|
7
|
0
|
11.0
|
97
|
600/1500
|
300/1000
|
10D/20D
|
|
GYFTY-44~48
|
44~48
|
4
|
2
|
12.0
|
113
|
600/1500
|
300/1000
|
10D/20D
|
|
GYFTY-50~60
|
50~60
|
5
|
1
|
12.0
|
113
|
600/1500
|
300/1000
|
10D/20D
|
|
GYFTY-62~72
|
62~72
|
6
|
0
|
12.0
|
113
|
600/1500
|
300/1000
|
10D/20D
|
| GYFTY-2~6 |
2~6 |
1 |
7 |
12.0 |
120 |
1000/3000 |
300/1000 |
10D/20D |
| GYFTY-8~12 |
8~12 |
2 |
6 |
12.0 |
120 |
1000/3000 |
300/1000 |
10D/20D |
| GYFTY-14~18 |
14~18 |
3 |
5 |
12.0 |
120 |
1000/3000 |
300/1000 |
10D/20D |
| GYFTY-20~24 |
20~24 |
4 |
4 |
12.0 |
120 |
1000/3000 |
300/1000 |
10D/20D |
| GYFTY-26~30 |
26~30 |
5 |
3 |
12.0 |
120 |
1000/3000 |
300/1000 |
10D/20D |
| GYFTY-32~36 |
32~36 |
6 |
2 |
12.0 |
120 |
1000/3000 |
300/1000 |
10D/20D |
| GYFTY-38~42 |
38~42 |
7 |
1 |
12.0 |
120 |
1000/3000 |
300/1000 |
10D/20D |
| GYFTY-44~48 |
44~48 |
8 |
0 |
12.0 |
120 |
1000/3000 |
300/1000 |
10D/20D |
| GYFTY-50~60 |
50~60 |
5 |
2 |
13.0 |
137 |
1000/3000 |
300/1000 |
10D/20D |
| GYFTY-62~72 |
62~72 |
6 |
1 |
13.0 |
137 |
1000/3000 |
300/1000 |
10D/20D |
| GYFTY-74~84 |
74~84 |
7 |
0 |
13.0 |
137 |
1000/3000 |
300/1000 |
10D/20D |
| GYFTY-86~96 |
86~96 |
8 |
0 |
13.9 |
154 |
1000/3000 |
300/1000 |
10D/20D |
| GYFTY-98~108 |
98~108 |
9 |
1 |
15.3 |
185 |
1000/3000 |
300/1000 |
10D/20D |
| GYFTY-110~120 |
110~120 |
10 |
0 |
15.3 |
185 |
1000/3000 |
300/1000 |
10D/20D |
