Descripción:

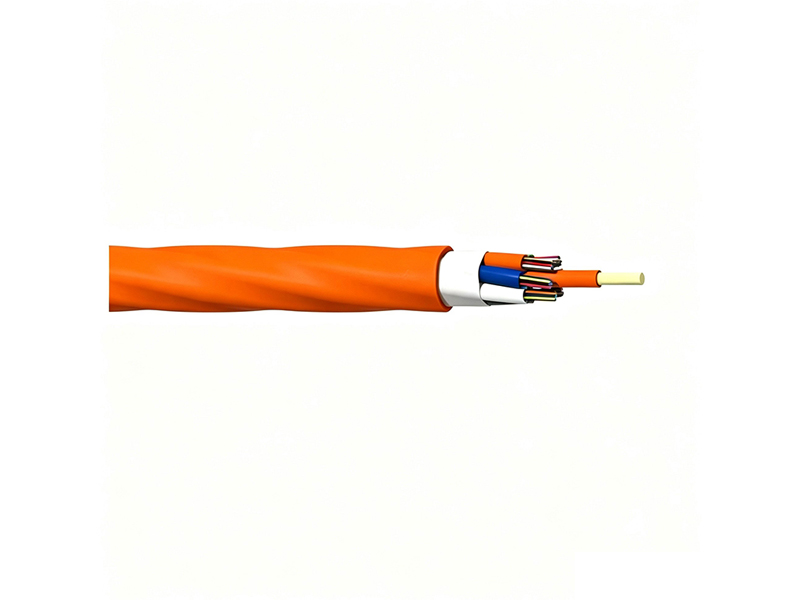

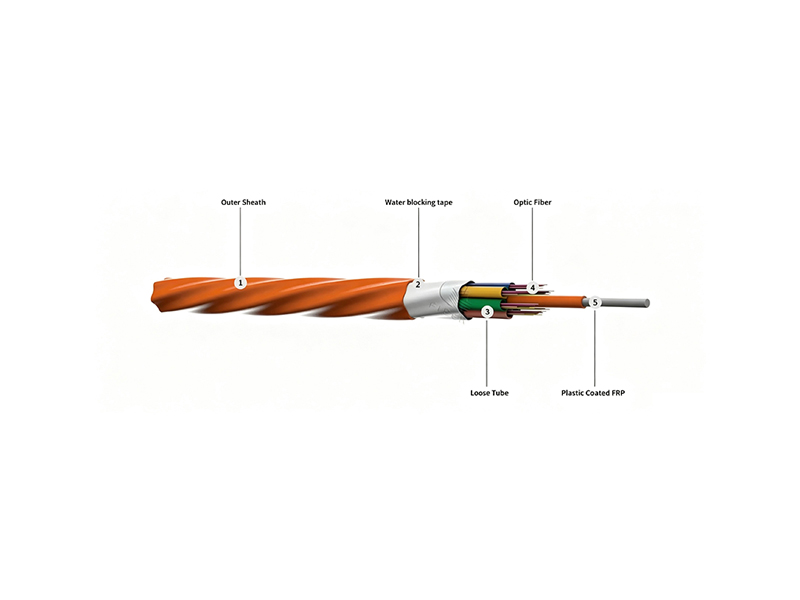

La estructura del cable GCYFY consta de un elemento de refuerzo central, una unidad de fibra óptica con amortiguación ajustada, un elemento de carga de FRP (plástico reforzado con fibra de vidrio) y una funda exterior de PE (polietileno). El diseño es fuerte y resistente a la intemperie, y es adecuado para un despliegue elevado y autoportante.

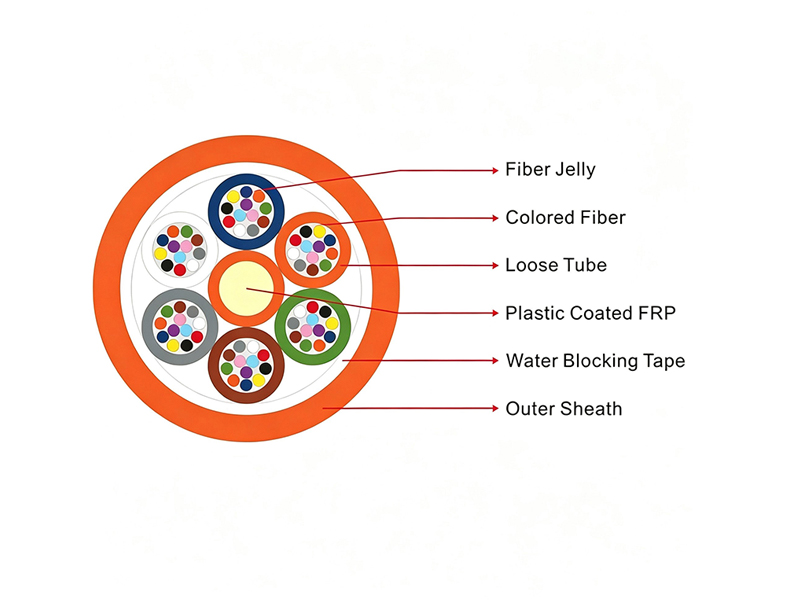

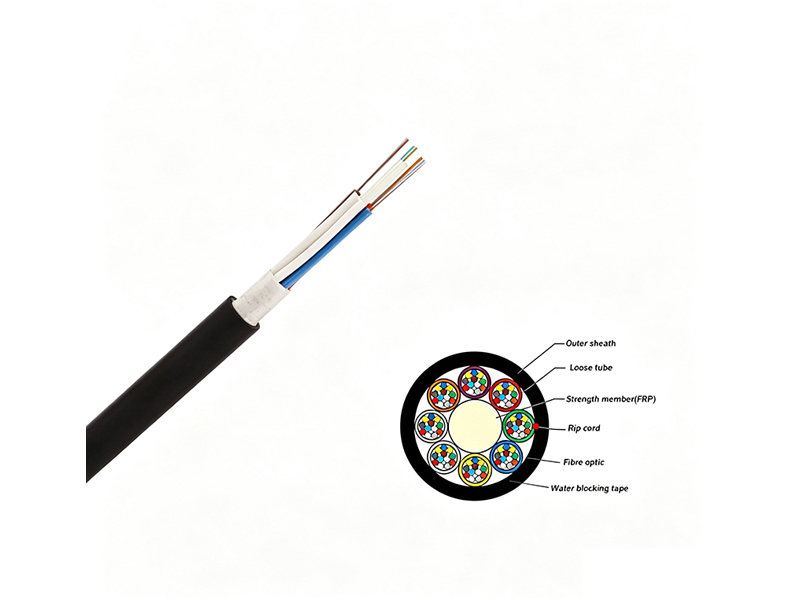

Sección de cables:
Aplicación:
1. Utilizar recursos de microtúbulos, especialmente para la red troncal, red de acceso y fibra hasta el hogar.
2. Los costos de cableado son bajos y adecuados para mejorar la ciudad antigua y la red de edificios.
Características:
1. Diámetro exterior pequeño, peso ligero, fácil de colocar.
2. Adopte una estructura semiseca, la construcción esté limpia y ordenada.
3. El material del tubo suelto en sí tiene buena resistencia al agua y alta resistencia.
4. El compuesto especial de relleno de tubos garantiza una protección crítica de la fibra.
5. Adopte las siguientes medidas para garantizar la impermeabilidad del cable óptico.
6. Tubo suelto lleno de un compuesto especial impermeable.
7. Utilizando material seco que bloquee el agua, toda la sección de resistencia al agua, para evitar la filtración vertical del cable óptico.
Características ópticas
| G.652 |
G.655 |
50/125 µm |
62,5/125 µm |
|
|
| Atenuación (+20 ℃) |
@ 850 nm |
|
|
≤3,0 dB/km |
≤3,0 dB/km |
| @1300nm |
|
|
≤1,0 dB/km |
≤1,0 dB/km |
| @1310nm |
≤0,36dB/km |
≤0,36dB/km |
|
|
| @1550nm |
≤0,22 dB/km |
≤0,23 dB/km |
|
|
| Ancho de banda (Clase A) |
@850 |
|
|
≥500MHZ·km |
≥500MHZ·km |
| @1300 |
|
|
≥1000MHZ·km |
≥600MHZ·km |
| Apertura numérica |
|
|
|
0,200±0,015NA |
0,275±0,015NA |
| Longitud de onda de corte de fibra óptica |
|
≤1260nm |
≤1480nm |
|
|
Parámetros técnicos
| Recuento de fibra |
Diámetro del cable mm |
Peso del cable Kg/km |
Resistencia a la tracción
Largo/Corto Plazo N
|
Resistencia al aplastamiento
Largo/Corto Plazo N/100m
|
Radio de curvatura
Estático/Dinámico mm
|
| 2-60 |
5 |
20 |
1100/550 |
150/500 |
30D/15D |
| 62-72 |
5.5 |
25 |
1100/550 |
150/500 |
30D/15D |
| 74-96 |
6.7 |
32 |
1700/850 |
150/500 |
30D/15D |
Temperatura de almacenamiento/funcionamiento: -20 ℃ a + 70 ℃
| Recuento de fibra |
Diámetro |
Peso |
Resistencia a la tracción |
Resistencia al aplastamiento |
| GCYFY-12 G657A2 |
12 fibras (2*6) |
4,5 ± 0,1 mm |
16kg/km |
0,3G (largo), 1,0G (corto) |
| GCYFY-24 G657A2 |
24 fibras (4*6) |
4,5 ± 0,1 mm |
16kg/km |
0,3G (largo), 1,0G (corto) |
| GCYFY-36 G657A2 |
36 fibras (6*6) |
4,5 ± 0,1 mm |
16kg/km |
0,3G (largo), 1,0G (corto) |
| GCYFY-48 G657A2 |
48 fibras (4*12) |
5,4 ± 0,1 mm |
26kg/km |
0,3G (largo), 1,0G (corto) |
| GCYFY-72 G657A2 |
72 fibras (6*12) |
5,4 ± 0,1 mm |
26kg/km |
0,3G (largo), 1,0G (corto) |
