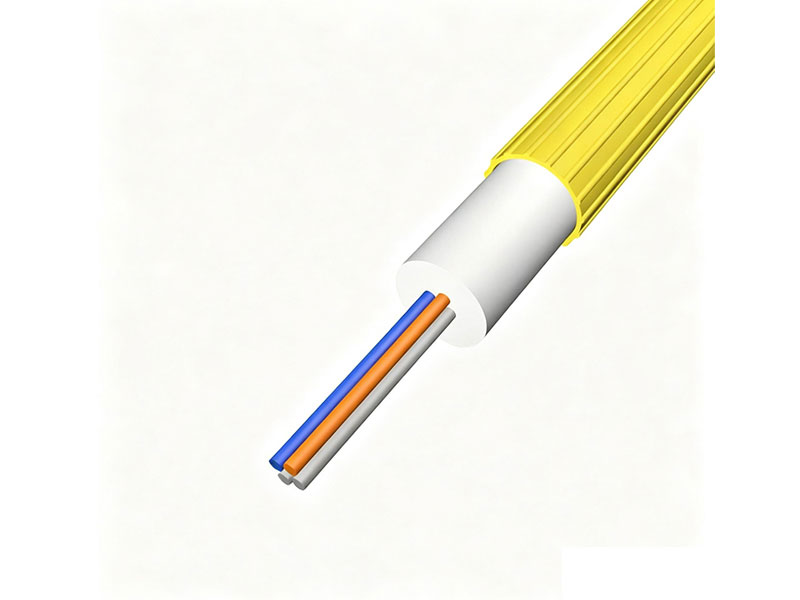

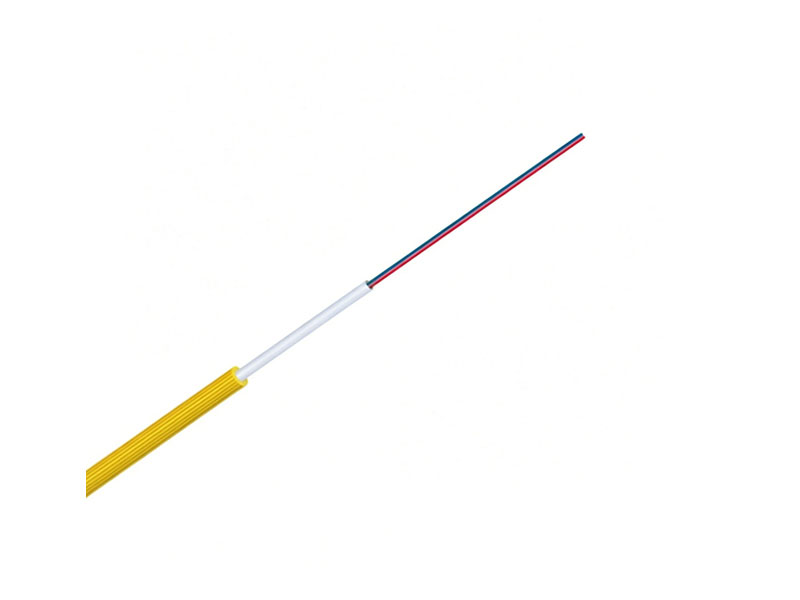

Descripción:
Las fibras ópticas están alojadas en un tubo holgado hecho de plástico de alto módulo y relleno con un compuesto de relleno de tubos. Se colocan hilos de aramida fuera del tubo suelto como elemento de resistencia y luego se extruye una funda con ranuras. Este tipo de cable es particularmente aplicable a construcciones de soplado de aire en redes de acceso.

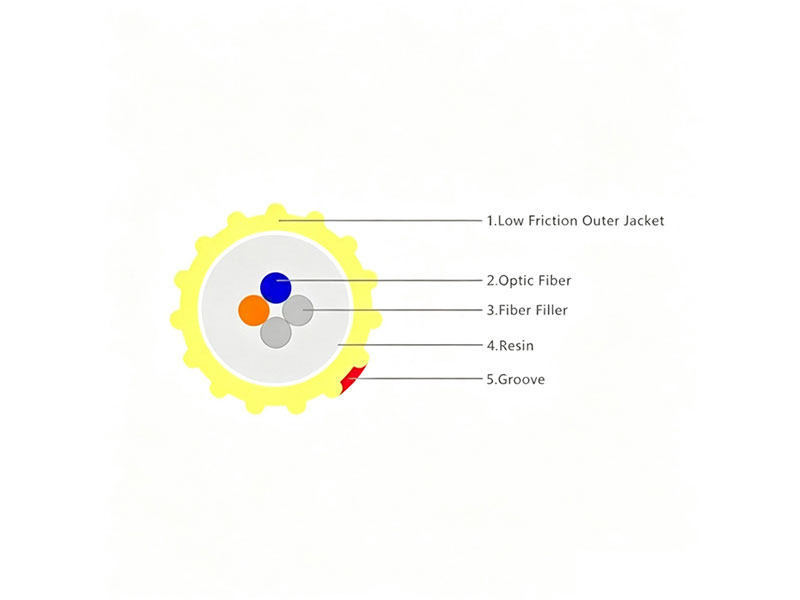

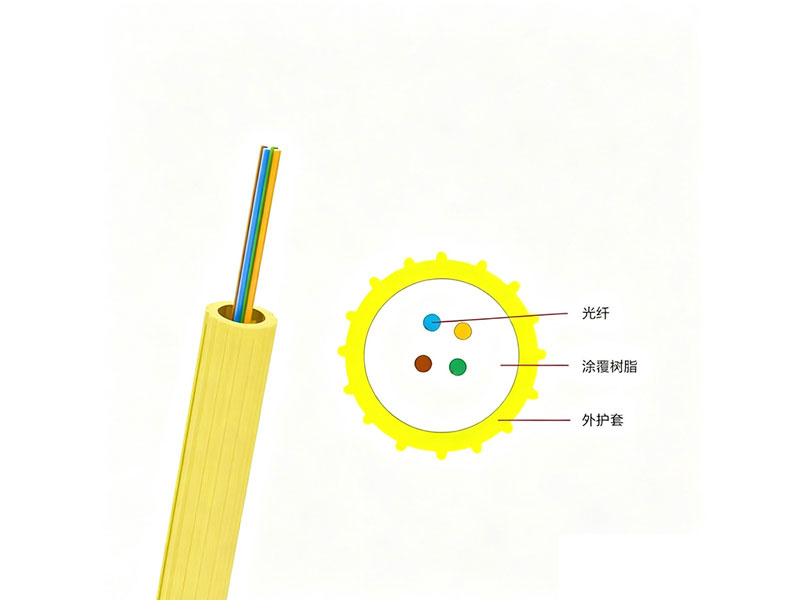

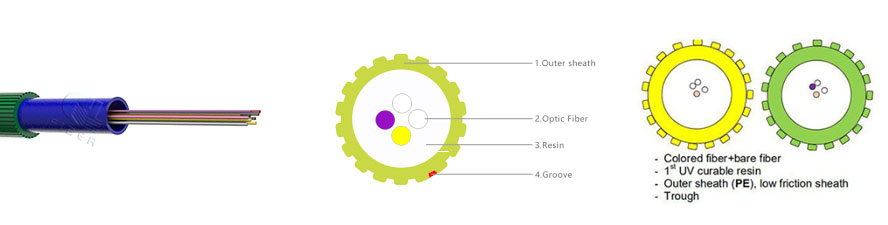

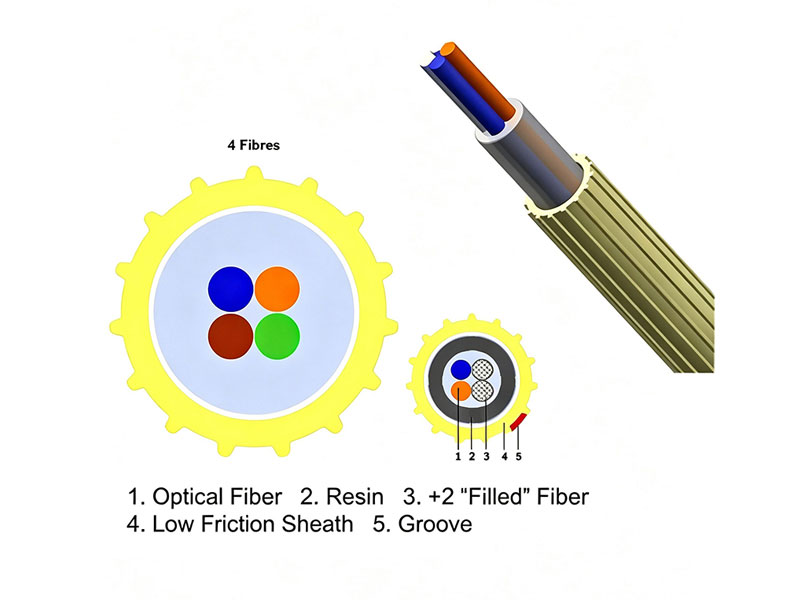

Sección de cables:
Aplicación:
conducto
Característica:
1. Tamaño pequeño y peso ligero
2. Compuesto de relleno de tubos que proporciona protección clave para las fibras.
3. Diseño exclusivo de funda con ranuras que garantizan un buen rendimiento de soplado de aire.
4. Permitir ir por fases para reducir la inversión inicial
5. Permite cortar microconductos en cualquier lugar y en cualquier momento para derivaciones sin influencia en otros cables, ahorrando pozos de registro y uniones de cables.
Estándares
Cumple con la norma IEC 60794-1.
Parámetros técnicos
|
Tipo de cable
|
Diámetro del cable (MM) |
Peso (KG/KM) |
Resistencia a la tracción
Largo/Corto Plazo N
|
Resistencia al aplastamiento
Largo/Corto Plazo
|
Radio de curvatura
MM estático/dinámico
|
| SFU-2B1.3 |
2.3 |
4 |
60 |
30 |
100 |
450 |
10D |
20D |
| SFU-4B1.3 |
2.3 |
4 |
60 |
30 |
100 |
450 |
10D |
20D |
| SFU-6B1.3 |
2.3 |
4 |
60 |
30 |
100 |
450 |
10D |
20D |
| SFU-8B1.3 |
2.3 |
4 |
60 |
30 |
100 |
450 |
10D |
20D |
| SFU-12B1.3 |
2.3 |
4 |
60 |
30 |
100 |
450 |
10D |
20D |
| SFU-24B1.3 |
2.3 |
6.5 |
60 |
30 |
100 |
450 |
10D |
20D |
Número y dimensiones del núcleo de fibra
| Recuento de fibra |
Diámetro (mm) |
Peso (g/m) |
Mín. Radio de curvatura (mm) |
Tamaño de conducto adecuado |
| 2 |
1.13 |
0.9 |
50 |
5,0mm/3,5mm |
| 4 |
1.18 |
1.0 |
50 |
5,0mm/3,5mm |
| 6 |
1.18 |
1.0 |
50 |
5,0mm/3,5mm |
| 8 |
1.35 |
1.3 |
60 |
5,0mm/3,6mm |
| 12 |
1.65 |
2.2 |
80 |
5,0mm/3,5mm |
Características de rendimiento de soplado
El cable de fibra óptica soplado con aire de la unidad de fibra lisa SFU está diseñado para ofrecer un rendimiento de soplado excelente. La siguiente tabla describe el rendimiento de soplado para varios recuentos de fibras:
|
recuento de fibras
(F)
|
máquina de soplado
|
presión de soplado
(barra)
|
Microducto adecuado
(mm) |
distancia de soplado
(m)
|
tiempo de soplado
(minutos)
|
|
2
|
PLUMETAZ UM25
ERICSON F
CATWAY FBT-1.1
|
7/10
|
3/2.1 o 5/3.5 |
500/1000
|
10/18
|
|
4
|
3/2.1 o 5/3.5 |
500/1000
|
10/18
|
|
6
|
5/3.5 |
500/1000
|
10/18
|
|
8
|
5/3.6 |
500/1000
|
13/18
|
|
12
|
5/3.5 |
500/800
|
15/20
|
