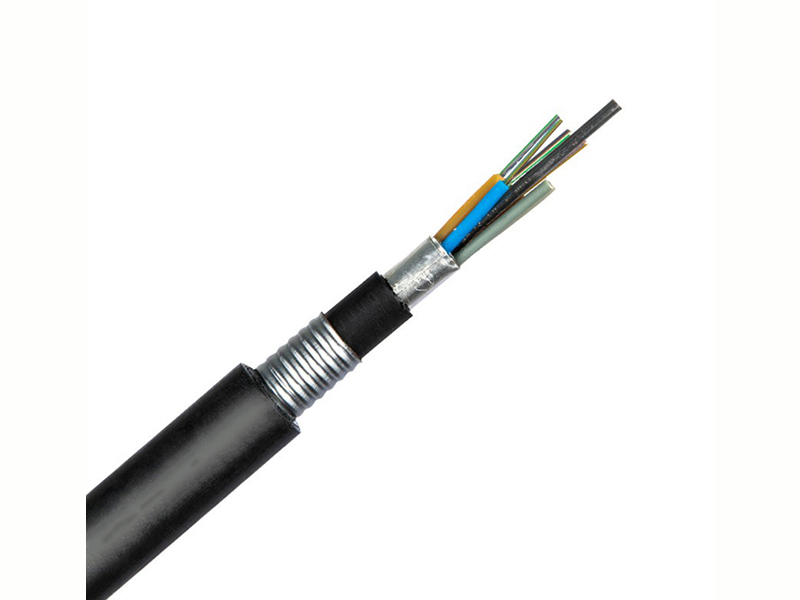

Cable de fibra enterrado directamente con chaquetas dobles de doble armadura GYTA53
Detalles del producto
Descripción:

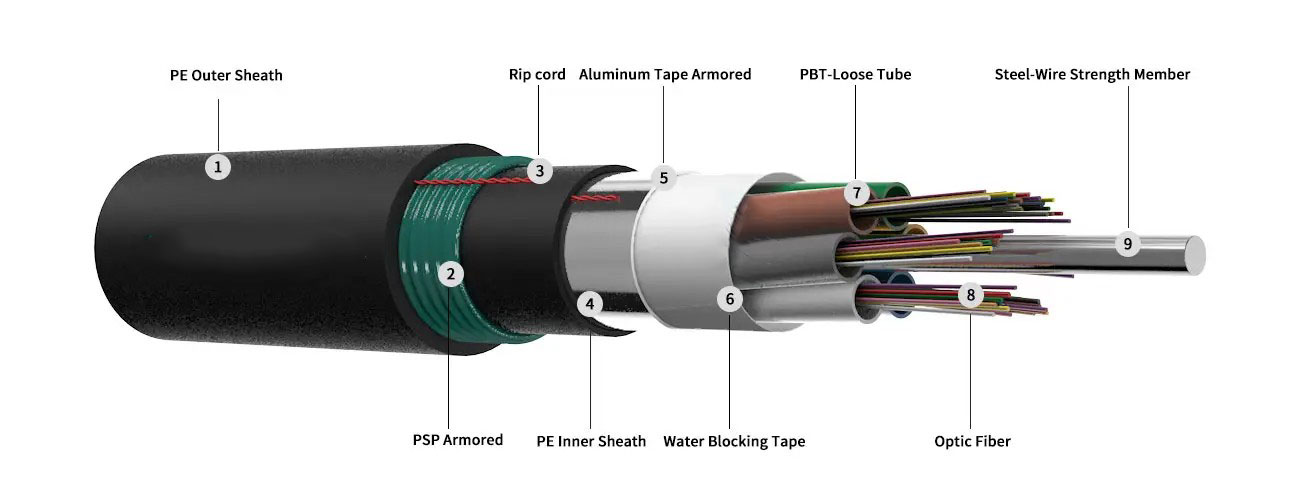

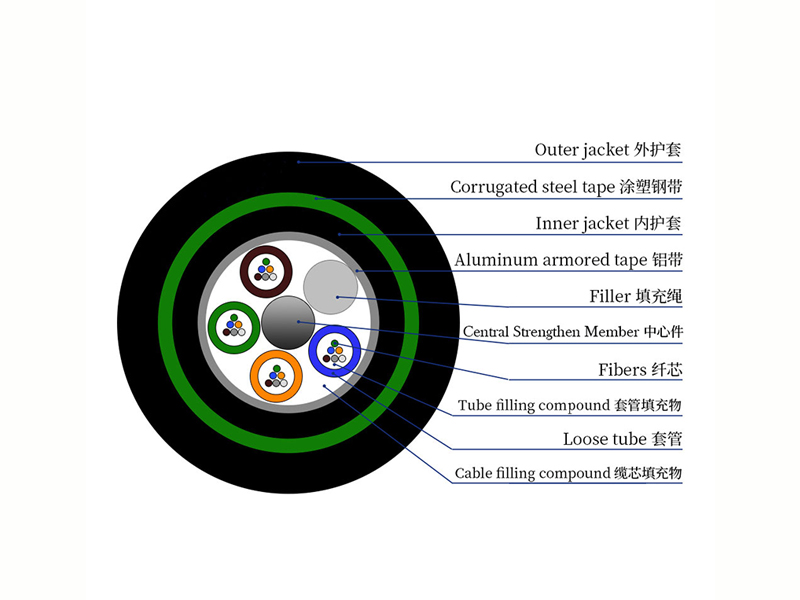

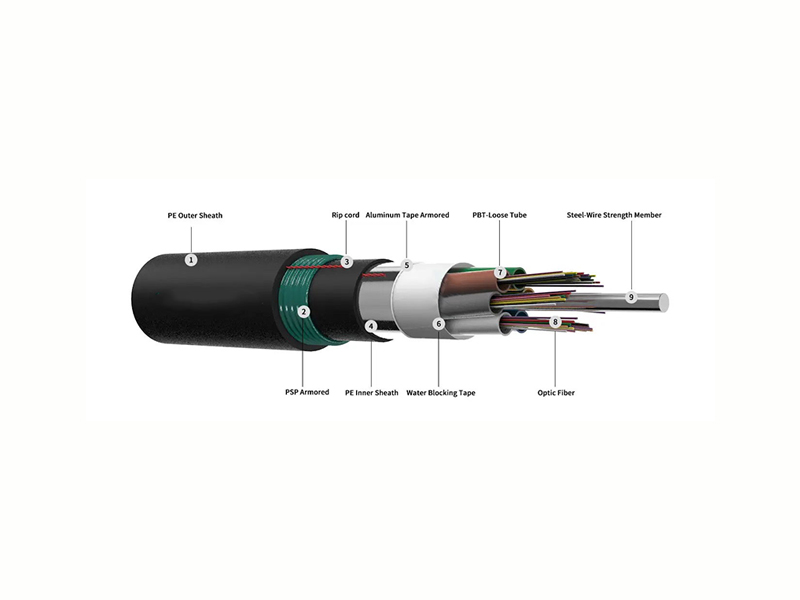

En el cable GYTA53, las fibras monomodo/multimodo se colocan en los tubos sueltos y los tubos se llenan con un compuesto de relleno que bloquea el agua. Los tubos y rellenos se trenzan alrededor del elemento de refuerzo formando un núcleo de cable circular. Se aplica un laminado de polietileno de aluminio (APL) alrededor del núcleo. Que se rellena con el compuesto de relleno para protegerlo. Luego el cable se completa con una fina funda de PE. Después de aplicar PSP sobre la funda interior, el cable se completa con una funda exterior de PE.
Aplicación:
Enterrado directamente
Características:
Se toman las siguientes medidas para garantizar el rendimiento de bloqueo de agua del cable.
1. Alambre de acero único/FRP utilizado como miembro central de resistencia
2. Compuesto de relleno especial que bloquea el agua en el tubo suelto.
3. Relleno 100% del núcleo del cable, barrera contra la humedad APL y PSP
Estándares
Cumple con la norma YD/T 901-2009 así como con IEC 60794-1.
Parámetros técnicos
|
Tipo de cable
|
Recuento de fibra
|
Diámetro del cable MM
|
Peso del cable KG/KM
|
Resistencia a la tracción
Largo/Corto Plazo N
|
Resistencia al aplastamiento
Largo/Corto Plazo N/100MM
|
Radio de curvatura estático/dinámico MM
|
|
GYTA53 2~12
|
2~12
|
12.5
|
160
|
1000
|
3000
|
1000
|
3000
|
10D/20D
|
|
GYTA53 14~36
|
14~36
|
12.8
|
165
|
1000
|
3000
|
1000
|
3000
|
10D/20D
|
|
GYTA53 38~72
|
38~72
|
13.4
|
185
|
1000
|
3000
|
1000
|
3000
|
10D/20D
|
|
GYTA53 74~96
|
74~96
|
14.9
|
220
|
1000
|
3000
|
1000
|
3000
|
10D/20D
|
|
GYTA53 122~144
|
122~144
|
17.4
|
290
|
1000
|
3000
|
1000
|
3000
|
10D/20D
|
|
GYTA53 146~216
|
146~216
|
17.7
|
300
|
1000
|
3000
|
1000
|
3000
|
10D/20D
|
|
Tipo de cable
|
|
Longitud (M)
|
Recuento de fibra
|
Diámetro exterior (mm)
|
|
|
1000M
|
2000M
|
3000M
|
4000M
|
5000M
|
|
GYTA53
|
Peso neto (kg)
|
200
|
400
|
600
|
800
|
1000
|
2-60 fibras
|
13,6 mm
|
|
Peso bruto (kg)
|
230
|
440
|
650
|
860
|
1060
|
|
Tamaño del carrete (cm)
|
80*70
|
100*70
|
120*70
|
130*80
|
140*80
|
|
Peso neto (kg)
|
220
|
440
|
660
|
880
|
1100
|
62-72 fibras
|
13,6 mm
|
|
Peso bruto (kg)
|
250
|
480
|
720
|
950
|
1150
|
|
Tamaño del carrete (cm)
|
80*70
|
100*70
|
120*70
|
130*80
|
140*80
|
El tamaño del carrete anterior es: diámetro * ancho (cm)
