El equipo se utiliza como punto de terminación para que el cable de alimentación se conecte con el cable de bajada en el sistema de red de comunicación FTTx. El empalme, división y distribución de fibra se pueden realizar en esta caja y, mientras tanto, proporciona protección y administración sólidas para la construcción de la red FTTx.
1 Descripción general
El modelo Alteoptic No. FTB-AT16R-2 puede conectar el cable de acometida con el cable de alimentación como punto de terminación en la red Fttx, que es un cable que cumple con los requisitos de al menos 16 usuarios. Puede ayudar a empalmar, dividir, almacenar y administrar con el espacio adecuado.
2 Detalles rápidos
|
Modelo No. |
FTB-AT16R-2 |
Color |
Gris |
|
Capacidad |
16 núcleos |
Nivel de protección |
IP65 |
|
Material |
PC+ABS, ABS |
Rendimiento retardante de llama |
No retardante de llama |
|
Dimensión (L*W*D, milímetro) |
343*292*97 |
Disidente |
Puede ser con divisor tipo módulo 2x1:8 |
3 características
* Estructura totalmente cerrada.
* Material: PC+ABS, resistente a la humedad, al agua, al polvo, antienvejecimiento, nivel de protección hasta IP65.
* Sujeción de cable de alimentación y acometida, empalme de fibra, fijación, almacenamiento, distribución...etc todo en uno.
* El cable, los pigtails y los cables de conexión corren por su propio camino sin molestarse entre sí, instalación del adaptador SC tipo casete y fácil mantenimiento.
* El panel de distribución se puede levantar, el cable de alimentación se puede colocar mediante el puerto de expresión, lo que facilita el mantenimiento y la instalación.
* El gabinete se puede instalar en la pared o en un poste, y es adecuado para uso tanto en interiores como en exteriores.
4 Aplicación
Red de acceso de fibra FTTH.
Redes FDB de Telecomunicaciones
Redes CATV ópticas
Comunicaciones de datos Redes FDP
Redes conjuntas locales de Aera NAP.
5 、 especificación:
1 、 Requisito ambiental
Temperatura de trabajo: -40 ℃ ~ +85 ℃
Humedad relativa: ≤85% (+30 ℃)
Presión atmosférica: 70 KPa ~ 106 Kpa
2 、 Ficha técnica principal
Pérdida de inserción: ≤0,2 dB
Pérdida de retorno UPC: ≥50dB
Pérdida de retorno APC: ≥60dB
Vida de inserción y extracción: >1000 veces
3 、 Ficha técnica a prueba de rayos
El dispositivo de conexión a tierra está aislado del gabinete, la resistencia de aislamiento es inferior a 2 MΩ/500 V (CC);
IR≥2MΩ/500V
El voltaje soportado entre el dispositivo de conexión a tierra y el gabinete no es inferior a 3000 V (CC)/min, sin perforaciones ni descargas disruptivas; U≥3000 V
4 、 Tabla de configuración:
Tabla 1 Modelo y configuración
|
Modelo |
Descripción |
Tamaño (Foto 1) |
Capacidad máxima |
Tamaño de instalación (Imagen 2) |
En el diámetro de cable más grande |
Vías de cable |
|
|
A*B*C(mm) |
CAROLINA DEL SUR |
SOCIEDAD ANÓNIMA |
D*E (mm) |
||||
|
FTB-16R |
Caja de distribución |
343*281*90 |
16 |
16 (SC) |
89.5*187 |
15mm |
Sin junta cortada/junta cortada |

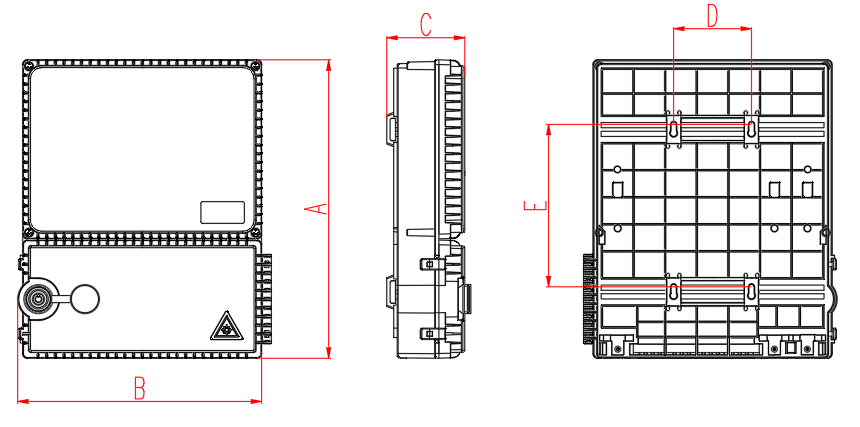

Imagen 1 Tamaño de la caja Imagen 2 Tamaño de instalación

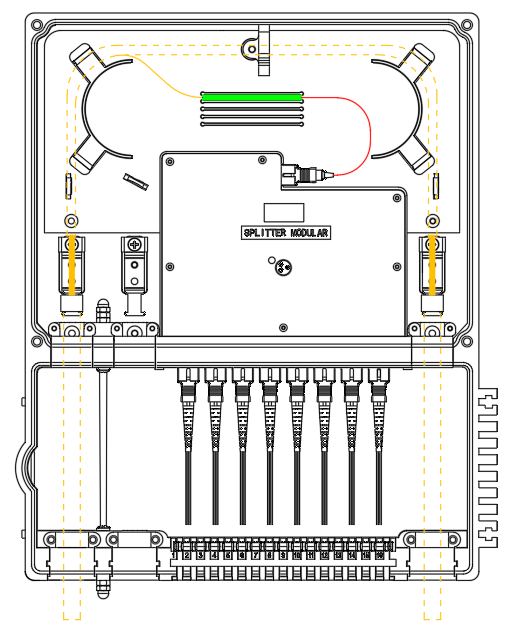

5 、 vías de cable del producto:
Imagen 4 Teleféricos
6 、 Instalación:
1．Instalación montada en la pared
Taladre 4 orificios sobre la pared según el tamaño de la tabla 1, coloque el perno de expansión Φ7.5*40, coloque la caja para que coincida con los orificios y use el perno para fijar. (Imagen 4)
2．Instalación montada en poste
Fije 1 juego de anillos de poste fáciles al poste de telecomunicaciones. (Imagen 5)

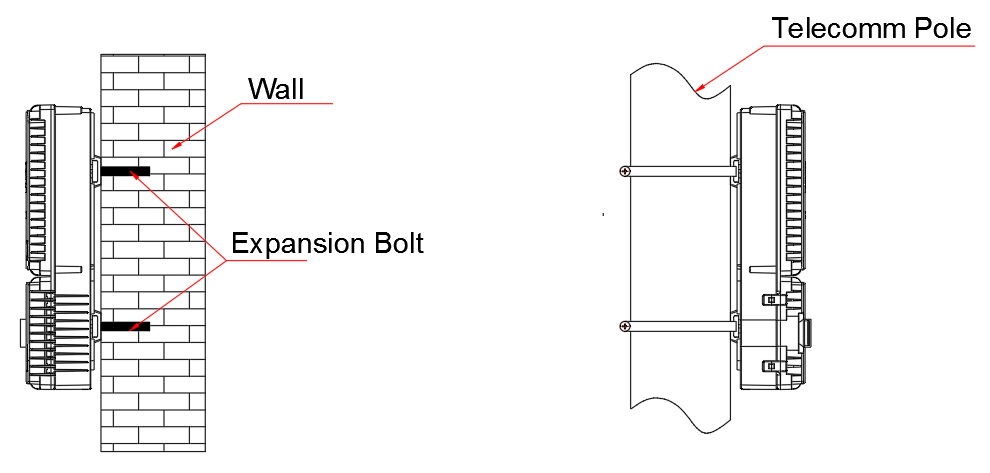

Imagen 5 Instalación en pared Imagen 5 Instalación del anillo de poste
7 、 Accesorios:
1. Manual de usuario*1.
2. Clave * 1。
3. Bolsa de accesorios * 1
5. Anillo de poste fácil*2 (opcional)
