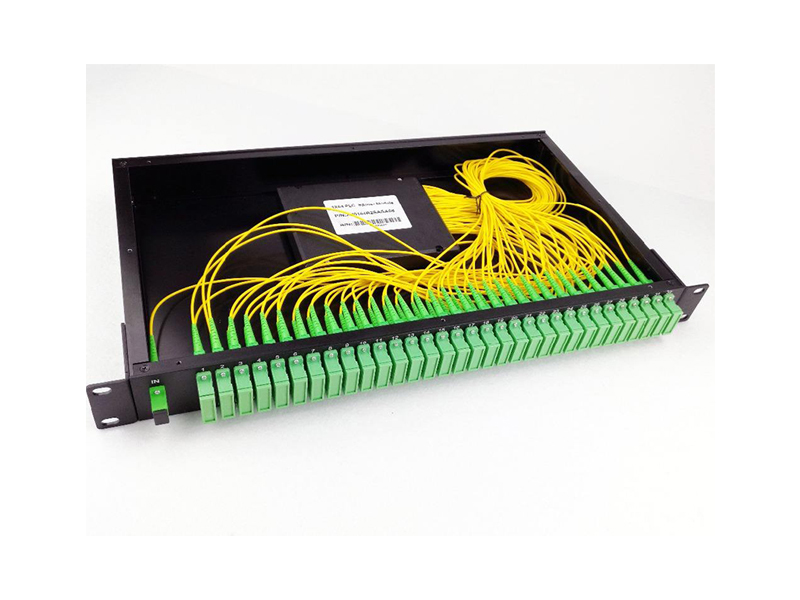

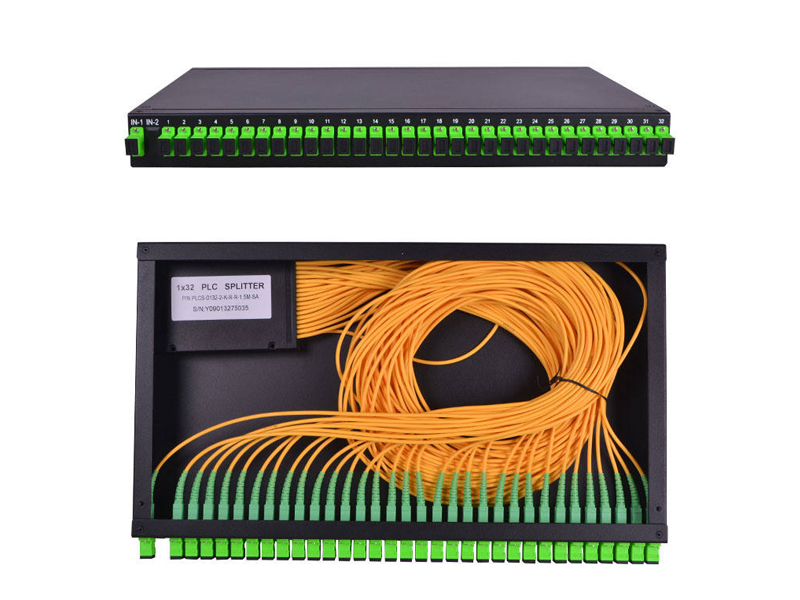

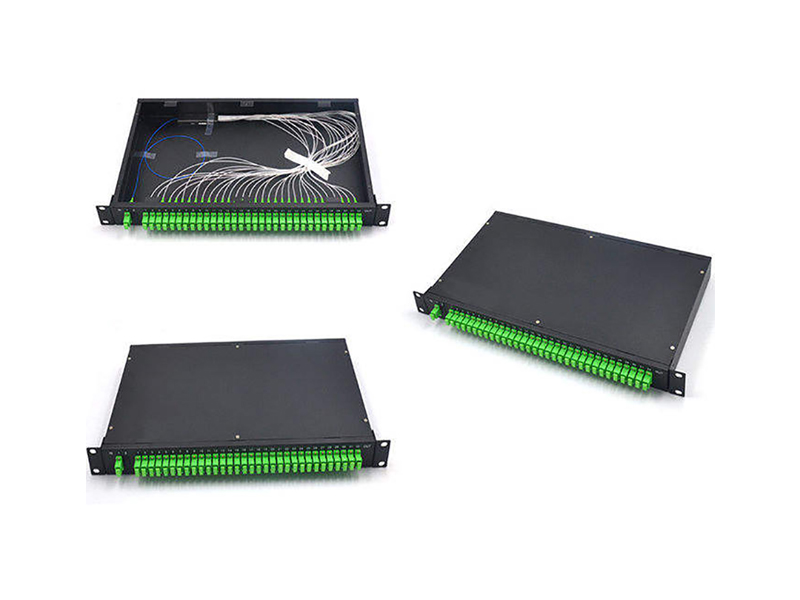

El divisor PLC (circuito plano de onda de luz) de montaje en bastidor es un divisor óptico que se utiliza en redes ópticas pasivas (PON) para dividir una única señal óptica en múltiples salidas. El diseño de montaje en bastidor está diseñado específicamente para su instalación en un bastidor estándar de 19 pulgadas para encajar en un centro de datos o instalación de telecomunicaciones. El divisor PLC de montaje en bastidor utiliza un circuito de guía de ondas plano para distribuir la señal óptica de manera uniforme a través de los puertos de salida, minimizando la pérdida de señal y garantizando una división uniforme de la potencia. El diseño de montaje en bastidor generalmente permite instalar el divisor en múltiples configuraciones, como factores de forma 1U, 2U, 3U o 4U, para cumplir con los requisitos de fibra óptica de alta densidad.
Características:
Baja pérdida de inserción
PDL bajo
Diseño compacto
Buena uniformidad de canal a canal
Alta confiabilidad y estabilidad
-VENTAJAS
-División uniforme del poder
-Baja pérdida de inserción y alta pérdida de retorno
-Buena uniformidad entre canales.
-Baja pérdida dependiente de la polarización (PDL)
-Tamaño compacto para la instalación.
Rango de longitud de onda: 1260~1650nm
Cumple con las especificaciones Telcordia GR-1209-core/GR-1221-core y los requisitos RoHS.
Uso típico:
Fibra hasta la antena (FTTA)
Automatización y cableado industrial.
Sistemas de vigilancia
Transmisión
|
Camino dividido |
1*2/4/8/16/32/64/96
2*2/4/8/16/32/64 Todo personalizable |
|
Dimensión exterior |
1U/2U Opcional |
|
Material de la caja del bastidor |
Acero o Aluminio |
|
Longitud de onda operativa (nm) |
1260-1650 |
|
Relación de división |
Simétrico |
|
Tipo de conector |
SC, LC, FC, ST, E2000(LSh), MU |
|
Pulido |
APC, UPC |
|
Diámetro exterior del cable (OD) |
0,9/2,0/3,0 mm (personalizable) |
|
Pérdida de retorno (dB) |
50(UPC) 55(APC) |
|
Pérdida de inserción (dB) |
≤ 16,9dB |
|
Materiales exteriores |
Acero |
|
Material de la chaqueta de cordón |
PVC, LSZH |
|
Proceso de dar un título |
ETL, ISO9001, CE, ROHS |
| Nombre del producto | Divisor óptico PLC | Tipo de producto | tipo ESTANTE |
| Modelo de producto | PLC SC/APC 1:16 | Conector óptico | SC/FC/LC/ST |
| 1 × Especificación del divisor óptico N PLC | |||||
| Longitud de onda operativa (μm) | 1260~1650 | ||||
| Configuración del puerto | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 |
| Pérdida de inserción (dB) | 3.6 | 7.5 | 10.2 | 13.5 | 16.9 |
| Uniformidad de pérdida (dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 |
| Pérdida dependiente de la polarización (dB) | 0.2 |
0.2 |
0.2 | 0.25 | 0.3 |
| Pérdida dependiente de la longitud de onda (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 |
| Pérdida dependiente de la temperatura (-40~85) (dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 |
| Pérdida de retorno (dB) | 55/50 | ||||
| Temperatura de funcionamiento (℃) | -40~+85 | ||||
| Directividad (dB) | ≥55 | ||||
| Temperatura de almacenamiento (℃) | -40~+85 | ||||
