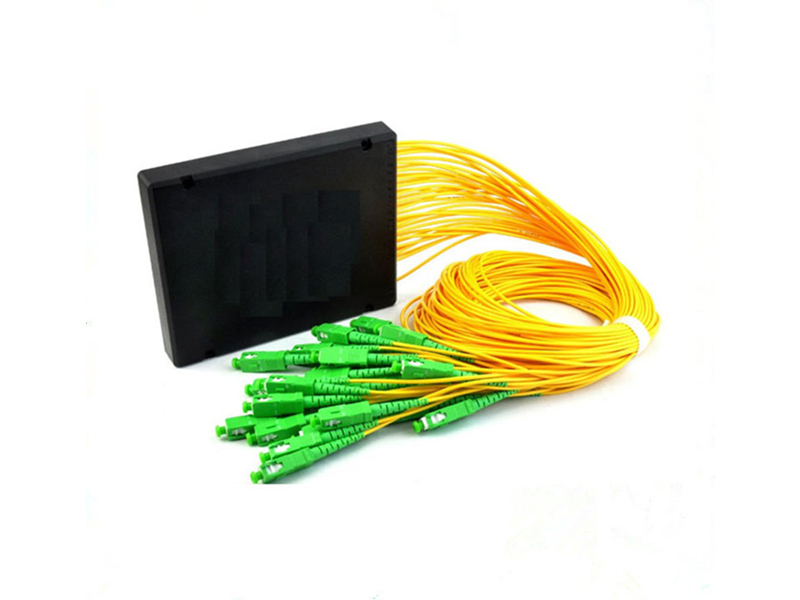

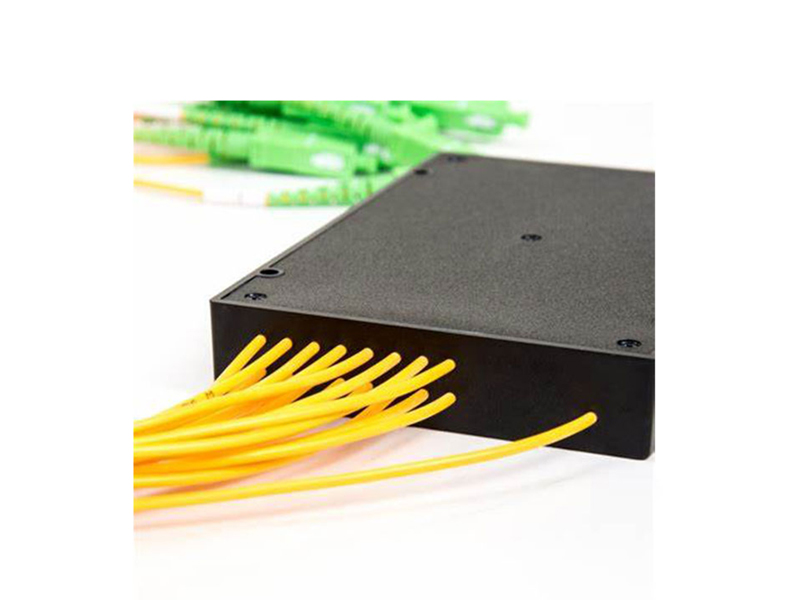

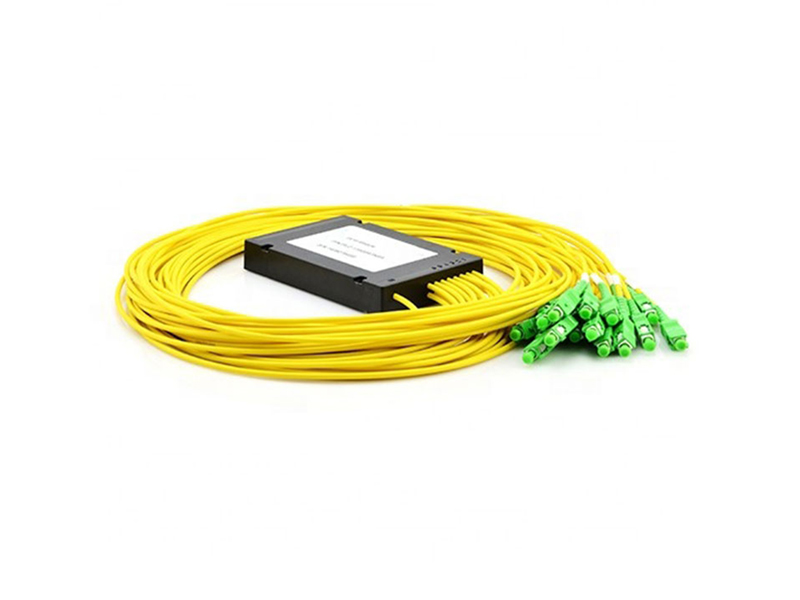

El divisor ABS trenzado se utiliza más comúnmente en las redes PON. Proporciona protección completa para los componentes ópticos internos y el cable, además de estar diseñado para una instalación conveniente y confiable, pero su volumen es relativamente grande. Se utiliza principalmente para diversos productos de conexión y distribución (caja de distribución de fibra para exteriores) o gabinetes de red.
|
Rendimiento técnico |
||||||
|
1*N |
||||||
|
Artículo |
Parámetro |
|||||
|
Especificación |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
|
Longitud de onda de trabajo |
1260nm~1650nm |
|||||
|
Longitud de onda de prueba |
1310 nm, 1550 nm |
|||||
|
Pérdida de inserción (estándar de grado P) |
≤3,8 dB |
≤7,2 dB |
≤10,3dB |
≤13,5dB |
≤16,7dB |
≤20,4 dB |
|
Uniformidad |
≤0,6dB |
≤0,8 dB |
≤1,0 dB |
≤1,3dB |
≤1,6dB |
≤2,0 dB |
|
Pérdida dependiente de la polarización |
≤0,25dB |
≤0,25dB |
≤0,3dB |
≤0,3dB |
≤0,3dB |
≤0,35dB |
|
Pérdida de devolución |
UPC≥50dB, APC≥60dB |
|||||
|
directividad |
≥55dB |
|||||
|
Temperatura de funcionamiento |
-40℃～85℃ |
|||||
|
Temperatura de almacenamiento |
-40℃～85℃ |
|||||
| Nota: 1, especificado sin conectores. 2. Agregue una pérdida adicional de 0,4 dB por conector. |
||||||
|
Rendimiento técnico |
||||||
|
2*norte |
||||||
|
Artículo |
Parámetro |
|||||
|
Especificación |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
|
Longitud de onda de trabajo |
1260nm~1650nm |
|||||
|
Longitud de onda de prueba |
1310 nm, 1550 nm |
|||||
|
Pérdida de inserción (estándar de grado P) |
≤4,1dB |
≤7,6dB |
≤10,9dB |
≤14,3dB |
≤17,6dB |
≤21,2 dB |
|
Uniformidad |
≤0,9 dB |
≤1,1dB |
≤1,3dB |
≤1,7 dB |
≤2,0 dB |
≤2,3dB |
|
Pérdida dependiente de la polarización |
≤0,25dB |
≤0,25dB |
≤0,3dB |
≤0,3dB |
≤0,3dB |
≤0,35dB |
|
Pérdida de devolución |
UPC≥50dB, APC≥60dB |
|||||
|
directividad |
≥55dB |
|||||
|
Temperatura de funcionamiento |
-40℃～85℃ |
|||||
|
Temperatura de almacenamiento |
-40℃～85℃ |
|||||
| Nota: 1, especificado sin conectores. 2. Agregue una pérdida adicional de 0,4 dB por conector. |
||||||
|
Parámetros del producto |
|||||||
|
Artículo |
Parámetro |
||||||
|
Especificaciones del divisor PLC |
2*norte |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
|
Tipo de fibra |
G657A1 |
||||||
|
Tamaño del paquete (L×W×D) (mm) |
100×80×10 |
120×80×18 |
140×115×18 |
||||
|
Tipo de tubo |
Entrada |
Chaqueta amarilla de 2,0/3,0 mm |
|||||
|
Salida |
Chaqueta amarilla de 2,0/3,0 mm |
||||||
|
Longitud de entrada |
1,5 m/personalizable |
||||||
|
Longitud de salida |
1,5 m/personalizable |
||||||
|
Tipo de conector (IN) |
Modelo de conector |
SC/FC/LC/ST/Otros conectores no convencionales |
|||||
|
Pulido |
APC/UPC |
||||||
|
Tipo de conector (SALIDA) |
Modelo de conector |
SC/FC/LC/ST/Otros conectores no convencionales |
|||||
|
Pulido |
APC/UPC |
||||||
Con una estructura compacta y cables resistentes a la flexión, el divisor de módulo ABS sufre menos distorsión durante el uso, lo que garantiza una transmisión óptica confiable.
Distribución uniforme de la señal óptica
Los divisores PLC permiten que la potencia de transmisión en cada puerto de salida del divisor sea la misma, lo que simplifica el diseño de la red y reduce los costos.
Ampliamente utilizado en proyectos FTTX y centros de comunicación de datos
El divisor óptico ha desempeñado un papel importante en las redes ópticas pasivas (como EPON, GPON, BPON, FTTX, FTTH, etc.) al permitir compartir una única interfaz PON entre muchos suscriptores.
