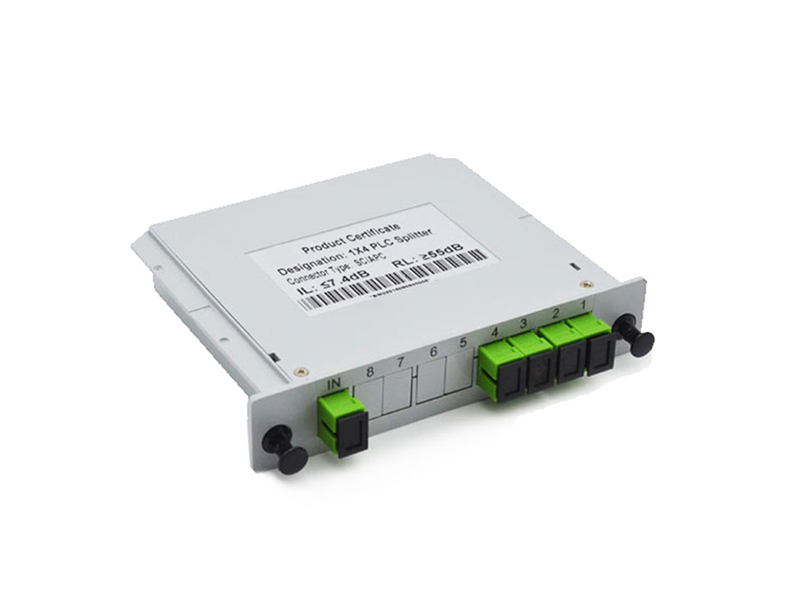

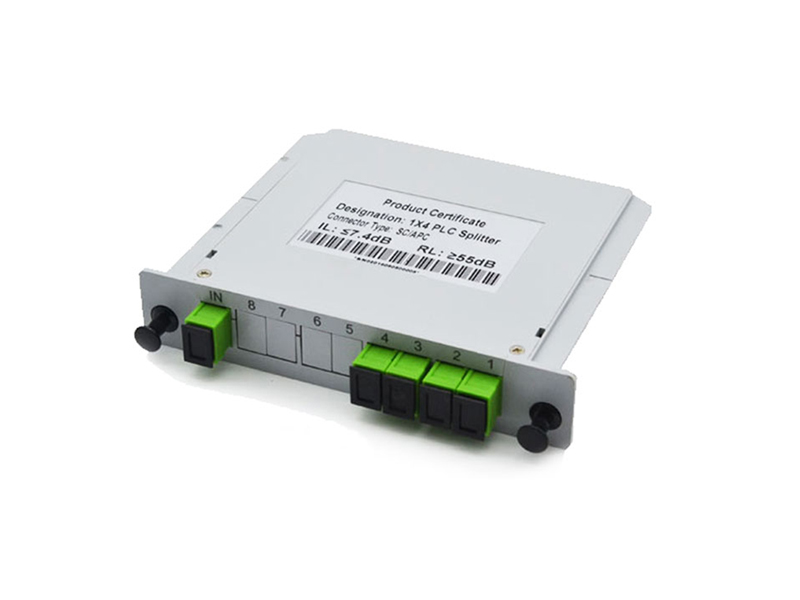

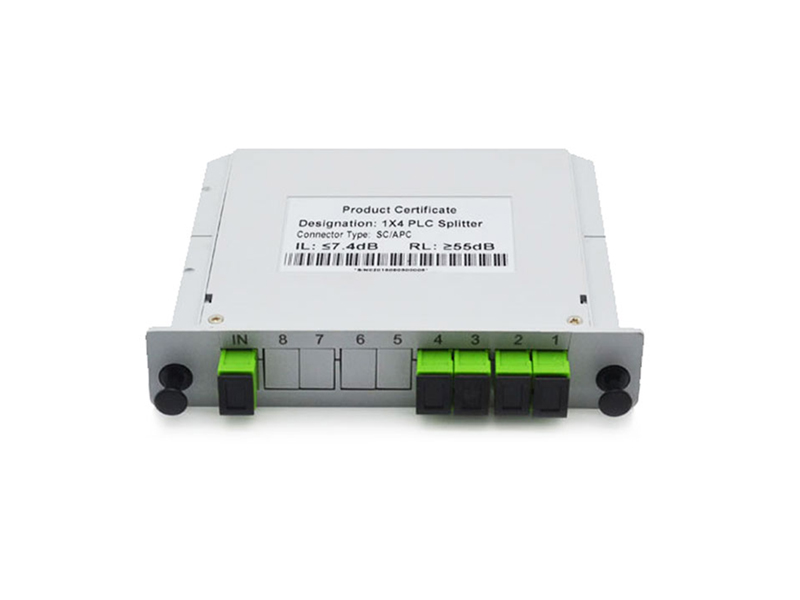

Este divisor de guía de onda plana PLC, que utiliza un paquete de caja metálica LGX estándar y se combina con conectores pulidos biselados SC/APC, es un dispositivo de ecualización de potencia óptica dedicado en redes ópticas pasivas. Es pasivo y no consume energía durante todo el proceso, lo que garantiza una transmisión de señal estable. Está hecho a medida para escenarios de división de fibra óptica de pequeña y mediana escala. Con las características de alta pérdida de retorno de SC/APC, es perfectamente adecuado para diversos proyectos de fibra óptica con reflexión de señal sensible y requisitos estrictos de calidad de transmisión.
Descripción
- Material: normalmente fabricado con carcasas de plástico o metal duraderas para proteger los componentes ópticos internos.
- Tamaño: Diseño compacto y modular, que a menudo se adapta a gabinetes estándar para montaje en bastidor o en pared.
- Puertos: Múltiples puertos de entrada y salida para facilitar la división o combinación de señales ópticas.
- Tipo: Los tipos más utilizados incluyen divisores PLC (circuito plano de onda de luz) y divisores FBT (cono bicónico fusionado).
Características
- Alto rendimiento: la baja pérdida de inserción y la alta pérdida de retorno garantizan una transmisión de señal eficiente.
- Escalabilidad: el diseño modular permite escalar fácilmente la infraestructura de red agregando más casetes divisores según sea necesario.
- Flexibilidad: se puede configurar en varias proporciones de división (por ejemplo, 1x2, 1x4, 1x8, 1x16, etc.) para cumplir con diferentes requisitos de red.
- Protección: El diseño cerrado protege las delicadas fibras ópticas y los divisores de factores ambientales y daños físicos.
- Gestión sencilla: el formato de casete estandarizado simplifica la gestión de cables, lo que facilita la organización, el etiquetado y el acceso a las conexiones.
Aplicaciones
- Telecomunicaciones: Utilizado en oficinas centrales, terminales remotas y puntos de acceso para distribuir señales de fibra óptica.
- FTTH (Fibra hasta el Hogar): Proporciona distribución eficiente de la señal desde un punto central a múltiples hogares o negocios.
- Centros de Datos: Facilita la distribución y gestión de fibra de alta densidad dentro de los centros de datos.
- TV por cable (CATV): Distribuye señales ópticas para redes de televisión por cable.
- Redes ópticas pasivas (PON): integrales a las arquitecturas PON, que permiten la distribución de señales ópticas a múltiples puntos finales.
Ventajas
- Ahorro de espacio: el diseño compacto maximiza el uso del espacio disponible en el estante o en la pared.
- Fácil instalación: el diseño plug-and-play permite una instalación y reconfiguración rápida y sencilla.
- Rentable: reduce la necesidad de múltiples divisores individuales, lo que reduce los costos generales del sistema.
- Organización mejorada: el cableado limpio y organizado mejora la eficiencia del mantenimiento y la resolución de problemas.
Especificaciones
- Proporciones de división: Disponible en varias proporciones, como 1x2, 1x4, 1x8, 1x16, 1x32, etc.
- Pérdida de inserción: normalmente oscila entre 3,5 dB para divisores 1x2 y alrededor de 16-18 dB para divisores 1x32.
- Pérdida de retorno: Generalmente superior a 55 dB para conectores UPC (Contacto físico ultra) y 60 dB para conectores APC (Contacto físico en ángulo).
- Longitud de onda operativa: Generalmente diseñada para fibras monomodo, cubriendo longitudes de onda como 1260-1650 nm.
- Rango de temperatura de funcionamiento: normalmente de -40 °C a +85 °C, adecuado para diversas condiciones ambientales.
|
Parámetros |
Divisor PLC de fibra óptica estándar |
|
|
Tipo de fibra |
SM(G.652/G.657) |
MM(OM1/OM2/OM3/OM4/OM5) |
|
Tipo de conector |
FC/SC/LC/ST/MU/DIN/SMA/E2000/MT-RJ/MPO/MTP |
|
|
Prueba de longitudes de onda |
1310±30/1550±30nm |
850±30/1300±30nm |
|
Pérdida de inserción (dB) |
≤0,25dB |
≤0,3dB |
|
TIA/EIA-455-107 |
(PC/UPC/APC) |
(PC/UPC) |
|
Pérdida de retorno (dB) |
≥50dB(ordenador personal/UPC) |
≥40dB(ordenador personal/UPC) |
|
TIA/EIA-455-107 |
≥60dB(APC) |
|
|
Capacidad de intercambio |
≤0,2 dB |
|
|
Temperatura de funcionamiento (℃) |
-10 ~ +70 |
|
|
Temperatura de almacenamiento (℃) |
-40 ~ +85 |
|
|
Paquete |
1 unids/bolsa |
|
|
Todos los valores especificados son con conectores. |
||
