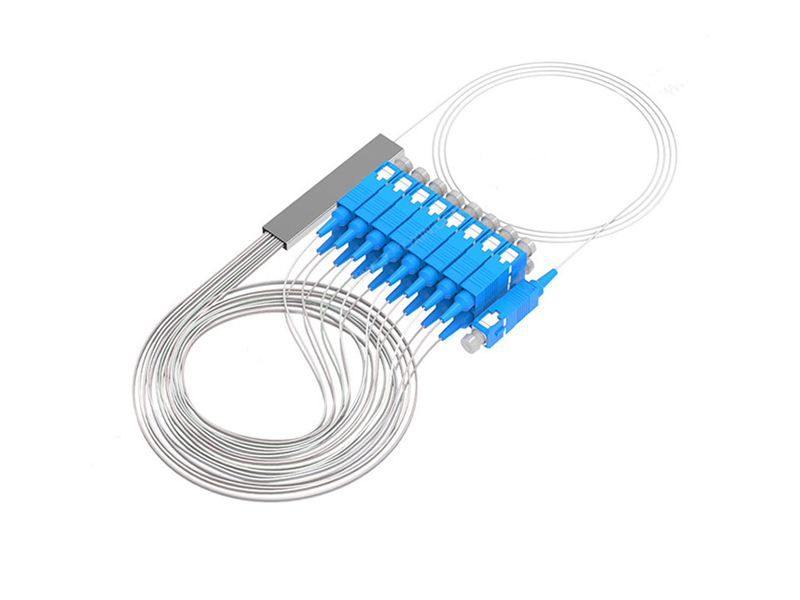

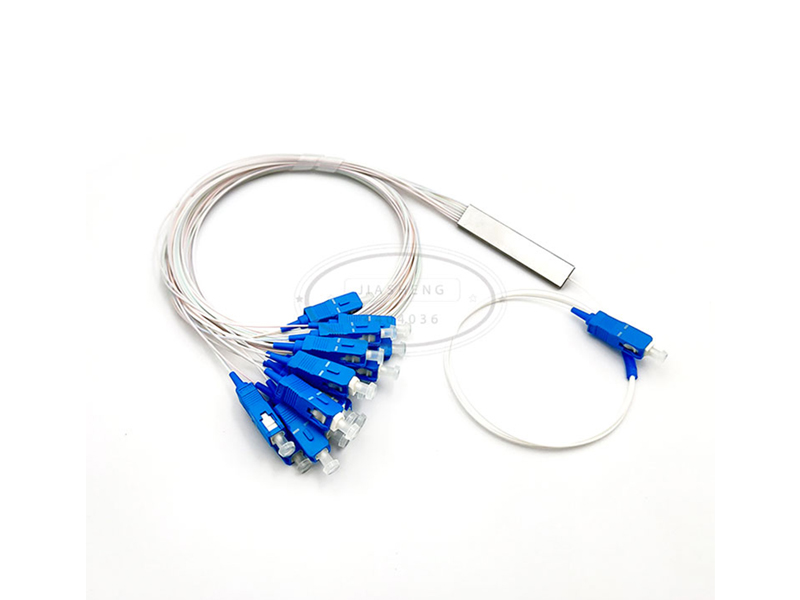

El divisor PLC Alteoptic (divisor de circuito de onda de luz planificador) se basa en la tecnología de onda de luz planificadora y tiene las ventajas de apariencia inteligente, amplio rango de ondas de trabajo, alta confiabilidad y excelente distribución uniforme. Los divisores PLC se utilizan ampliamente para conectar el dispositivo terminal y distribuir las señales de luz en el campo FTTX, EPOM y GPON. Somos variables para suministrar productos de las series 1xN y 2xN, que cumplen con RoHS, que está personalizado para producir divisores certificados por TLC en todas las ocasiones.
El divisor de fibra óptica de circuito de onda de luz plana (PLC) es un tipo de dispositivo de administración de energía óptica que se fabrica utilizando tecnología de guía de ondas ópticas de sílice para distribuir señales ópticas desde la oficina central (CO) a múltiples ubicaciones. Alteoptic puede producir divisores PLC en relación de división equilibrada o relación de división desequilibrada, que presentan un tamaño pequeño, alta confiabilidad, amplio rango de longitud de onda operativa y buena uniformidad de canal a canal. Los divisores balanceados son principalmente divisores 1*2, 1*4, 1*8, 1*16, 1*32, 1*64, 1*128, 2*2, 2*4, 2*8, 2*16, 2*32, 2*64, etc. Los divisores desequilibrados son principalmente divisores 1*3, 1*5, 1*6, 1*9, 1*12, etc.
Características:
| Proporción de división (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| Longitud de onda operativa (nm) | 1260-1650 | ||||
| tipo de fibra | G657A o personalizado | ||||
| IL máx(dB) | canal 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| canal 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| IL uni(dB) | Canal 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| Pérdida de retorno (dB) | ≥55 | ||||
| Directividad (dB) | ≥55 | ||||
| PDL (máx.) | 0.3 | 0.3 | 0.3 | 0.3 | |
| Uniformidad (máx.) | 0.8 | 0.8 | 0.8 | 0.8 | |
| Pérdida dependiente de la longitud de onda (dB) | ≤0.3 | ||||
| TDL (máx.) | 0.5 | ||||
| Temperatura de funcionamiento | -40 ~+85 | ||||
| Temperatura de almacenamiento | -40 ~+85 | ||||
| Dimensión (mm) / LXWXH | Fibra desnuda | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| Caja de ABS | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
Nota:
Solicitud
*Implementaciones FTTx (GPON/BPON/EPON) *Televisión por cable (CATV) *Redes de área local (LAN) *Equipos de prueba *Redes ópticas pasivas (PON)
Dibujo:
|
Tipo |
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
|
Ancho de banda de trabajo (nm) |
1260-1650 |
|||||
|
Pérdida de inserción (dB) máx. sin conectores |
3.8 |
7.1 |
10.2 |
13.5 |
16.8 |
20.2 |
|
Pérdida de inserción (dB) máx. con conectores |
4.1 |
7.4 |
10.5 |
13.8 |
17.1 |
20.5 |
|
Pérdida dependiente de la longitud de onda (dB) Máx. |
0.2 |
0.3 |
0.4 |
0.6 |
0.8 |
1 |
|
Pérdida de retorno (dB) Mín. (APC) |
55 |
|||||
|
Pérdida dependiente de la temperatura (dB) máx. |
0.5 |
|||||||||
|
Estabilidad en caliente Ambiente (dB/°C) Máx. |
1 |
|||||||||
|
Uniformidad (dB) Máx. |
0.6 |
0.6 |
0.8 |
1.1 |
1.5 |
2 |
||||
|
Pérdida dependiente de la polarización (dB) Máx. |
0.2 |
0.2 |
0.2 |
0.3 |
0.3 |
0.3 |
||||
|
Orientación (dB) Mín. |
50 |
|||||||||
|
Potencia (mW) Máx. |
300 |
|||||||||
|
Tamaño del tubo de acero (mm) |
60*7*4 |
60*7*4 |
60*7*4 |
60*12*4 |
80*20*6 |
100*40*6 |
||||
|
Fibra Óptica |
SMF-28, G657A1, G657A2 o personalizado |
|||||||||
|
Longitud de entrada/salida |
1 metro de longitud estándar o personalizada |
|||||||||
|
Color de cables |
Blanco o personalizado |
|||||||||
|
Diámetro del cable |
250um o 900um |
|||||||||
|
Conector |
SC APC, SC UPC o sin conector |
|||||||||
|
Temperatura de funcionamiento (℃) |
-40 a 85 |
|||||||||
|
Temperatura de almacenamiento (℃) |
-40 a 85 |
|||||||||
|
Estándar |
Telcordia GR-1209, Telcordia GR-1221, IEC 61300, IEC 6175321 |
|||||||||
