Descripción
El equipo se utiliza como punto de terminación para que el cable de alimentación se conecte con el cable de bajada en el sistema de red de comunicación FTTx. El empalme, división y distribución de fibra se pueden realizar en esta caja y, mientras tanto, proporciona protección y administración sólidas para la construcción de la red FTTx.
Especificación
| 1. Requisito medioambiental | |
| Temperatura de trabajo | -40℃～+85℃ |
| Humedad relativa | ≤85%（+30℃） |
| Presión atmosférica | 70KPa~106Kpa |
| 2. Ficha técnica principal | |
| Pérdida de inserción | ≤0,2 dB |
| Pérdida de retorno UPC | ≥50dB |
| Pérdida de devolución de APC | ≥60dB |
| Vida de inserción y extracción. | >1000 veces |
| 3. Ficha técnica a prueba de truenos | |
| El dispositivo de puesta a tierra está aislado del gabinete, la resistencia de aislamiento es inferior a 2*104 MΩ/500 V (CC); IR≥2*104 MΩ/500V | |
| El voltaje soportado entre el dispositivo de conexión a tierra y el gabinete no es inferior a 3000 V (CC)/min, sin perforaciones ni descargas eléctricas; U≥3000V | |
Tabla de configuración:
Tabla 1 Modelo y configuración
|
Modelo |
Descripción |
Tamaño (Foto 1) |
Capacidad máxima |
En el diámetro de cable más grande |
Vías de cable |
|
A*B*C(mm) |
PLC(1:8)/SC |
||||
|
|
Caja de distribución |
597,5*203*85 |
2 |
15mm |
Sin junta cortada/junta cortada |

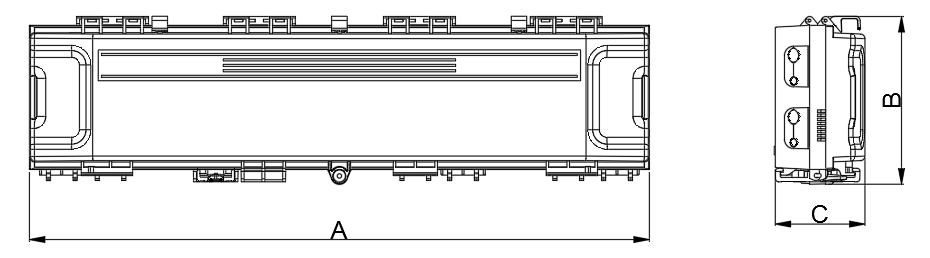

Foto 1 Tamaño de la caja
5vías de cable del producto:

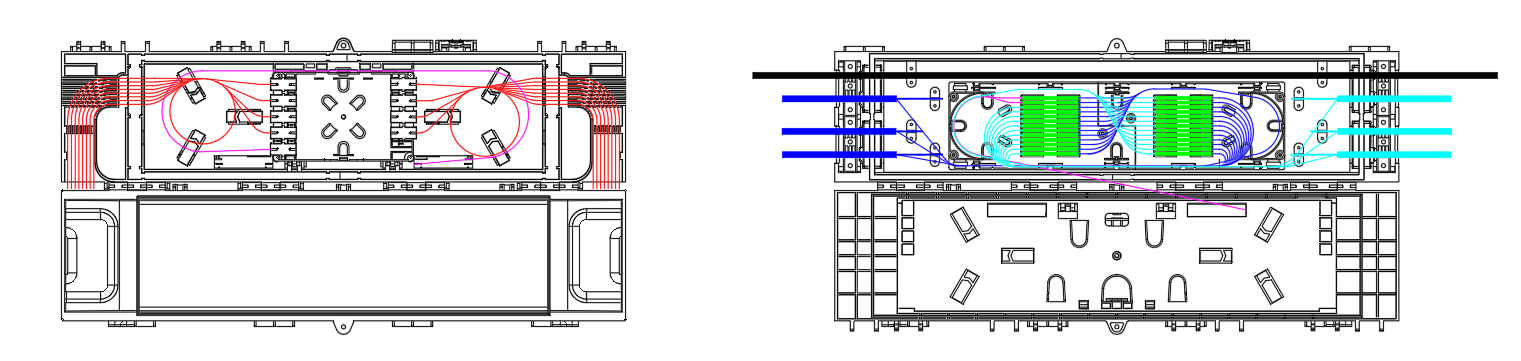

Foto 2 Teleféricos
Instalación:
1．Instalación de alambre colgante
Instale la caja de conectores en el hilo de acero. (Elija 3)

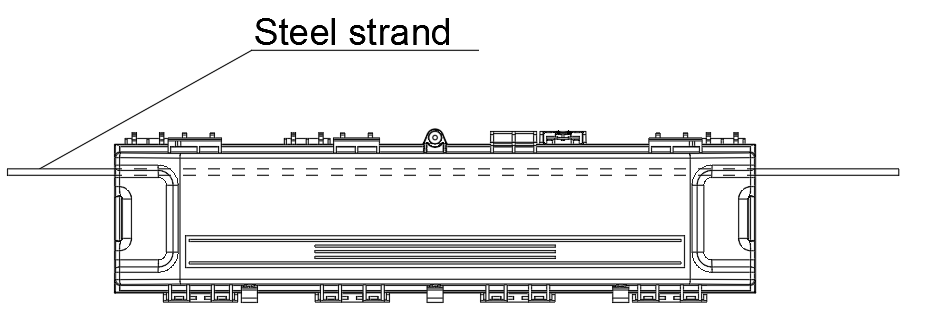

Foto 3 Instalación de alambre colgante.
Accesorios:
1. Manual de usuario*1
2. Clave*1
3. Bolsa de accesorios * 1

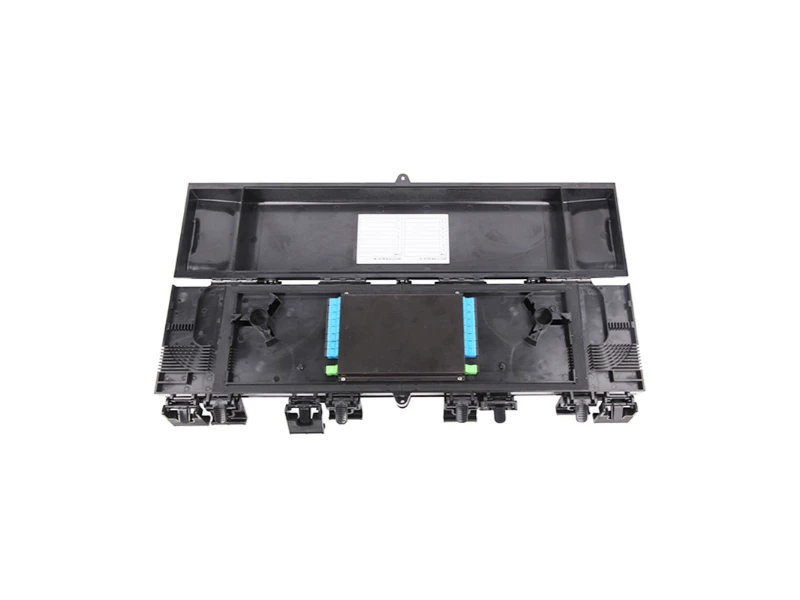

Características
Estructura totalmente cerrada.
Material: PC+ABS, resistente a la humedad, al agua, al polvo, antienvejecimiento, nivel de protección hasta IP55.
Sujeción para cable de alimentación y acometida, empalme de fibra, fijación, almacenamiento, distribución...etc todo en uno.
Los cables, pigtails y latiguillos corren por su propio camino sin molestarse entre sí, instalación de adaptador SC tipo casete y fácil mantenimiento.
El panel de distribución se puede levantar y el cable de alimentación se puede colocar en forma de copa, lo que facilita el mantenimiento y la instalación.
El gabinete se puede instalar en la pared o en un poste, adecuado para uso en exteriores.
