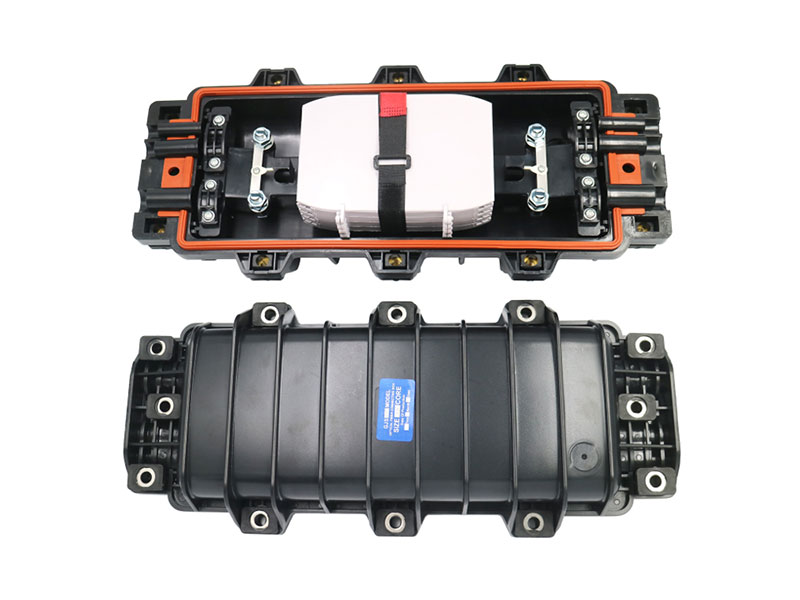

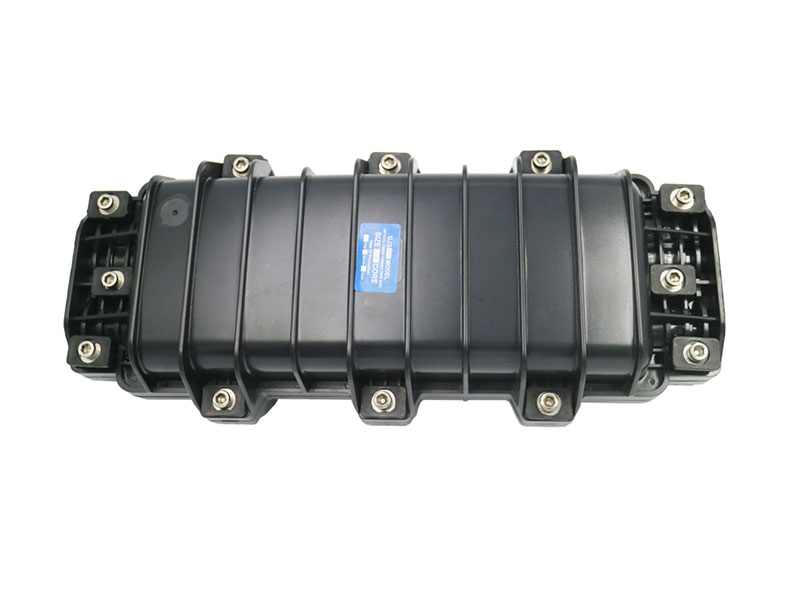

Cierre horizontal,AT-FOSC-H010,Grado de protección:IP68,Número de puertos:6 piezas:3 entradas+3 salidas,Diámetro del cable de fibra óptica:Φ8—Φ20MM,Capacidad máxima: (Bunchy:96Cores,Cinta:Max.144Cores).La bandeja de empalme de 12 núcleos o 24 núcleos es opcional,(xCore=x*12Core Splice Bandeja, xCore=x*Bandeja de empalme de 24 núcleos), Dimensión exterior (LxAnxAl): 430 × 180 × 125 mm. Peso: 2,5-2,825 kg.
1 . Ámbito de aplicación
Este manual de instalación es adecuado para el cierre de empalme de fibra óptica (en adelante abreviado como FOSC) , como guía para una instalación adecuadaación.
El ámbito de aplicación es: aerial, subterráneo, montaje en pared, montaje en conducto, montaje en pozo de registro. La temperatura ambiente oscila entre -40 ℃ a +65℃.
2. Estructura básica y configuración.ion
2.1 Dimensión y tapaciudad
|
Dimensión exterior (LxAnxAl) |
470x1 80x1 25 (mm) |
|
Peso (excluyendo fuera bbuey) |
2500g-2825g |
|
Número de entrada/salida puertos |
3 (piezas) en cada ladomi (un total de 6 piezas) |
|
Diámetro de fibra cabo |
Φ8—Φ20 (mm) |
|
Capacidad de FOSC |
Amontonado: 1 2—96 (Núcleos) Cinta: máx. 1 44 (núcleos) |
2.2 Componentes principales
|
No. |
Nombre de componentes |
Cantidad |
Uso |
Observaciones |
|
1 |
Vivienda |
1 conjunto |
Protegiendo fibra cabo dividirces en entero |
Diámetro interno: 430x1 80x63(milímetro) |
|
2 |
Fibra optica bandeja de empalme (FOST) |
máx. 6 piezas (amontonado) máx. 4 piezas (cinta) |
Arreglando calor encogible protector manga y fibras de sujeción |
Adecuado para: Amontonado:1 2,24(núcleos) Cinta: 3 (piezas) |
|
3 |
Fundación |
1 conjunto |
Fijación reforzada núcleo de fibra- cables y Fomentar |
|
|
4 |
Accesorio de sellado |
1 conjunto |
Sellado entre FOSC cubrir y fondo FOSC |
|
|
5 |
Puerto enchufe |
6 piezas |
Sellado vacío puertos |
|
|
6 |
Presión válvula de prueba |
1 conjunto |
después inyectando aire, se utiliza para presión prueba y sellado prueba |
Configuración como por requisito |
|
7 |
puesta a tierra derivando |
1 conjunto |
derivando metálico comcomponentes de fibra cabo en FOSC para miarte |
Configuración como por requisito |
1
|
|
dispositivo |
|
conexión |
|
2.3 Accesorios principales y herramientas especiales
|
No. |
Nombre de los accesorios |
Cantidad |
Uso |
Observaciones |
|
1 |
Termocontraíble funda protectora |
|
Protección de fibra splices |
Configuración como por capacidad |
|
2 |
Corbata de nailon |
|
Fibra fijadora con protector abrigo |
Configuración como por capacidad |
|
3 |
cinta aislante |
1 rollo |
Aumento del diámetro de la fibra. cable para fácil fijación |
|
|
4 |
Cinta de sellado |
1 rollo |
Aumento del diámetro de la fibra. cable que encaja en wiel sello apropiado |
Configuración como por especificación |
|
5 |
colgando gancho |
1 conjunto |
Para uso aéreo |
|
|
6 |
Cable de tierra |
1 pieza |
Pasando entre dispositivos de puesta a tierra |
|
|
7 |
paño abrasivo |
1 pieza |
Cable de fibra rayado |
|
|
8 |
Papel de etiquetar |
1 pieza |
Etiquetado de fibra |
|
|
9 |
llave especial |
3 piezas |
Arreglando pernos, apretando nuez de núcleo reforzado |
|
|
10 |
papel de medir |
1 pieza |
a medida círculo, de cual es diámetro es ampliado con cinta de sellado |
|
|
11 |
búfer tubo |
a ser decidido por clientes |
Enganchado a fibras y fijo con FOST, gestión del búfer |
Configuración como por requisito |
|
12 |
desecante |
1 bolsa |
poner en FOSC antes de sellar para aire desecante. |
|
3. Herramientas necesarias para la instalación.
3.1 Materiales complementarios (ser proporcionado por el operador)
|
nombre de los materiales |
Uso |
|
cinta adhesiva |
Etiquetado, fijación temporal |
|
alcohol etílico |
Limpieza |
|
gasa |
limpieza |
3.2 Herramientas especiales (para ser proporcionadopor operador)
|
nombre de las herramientas |
Uso |
|
Fibra cortador |
Cortar fibras |
|
Fibra estriptista |
Retire la capa protectora de fibra.cabo |
|
herramientas combinadas |
Montaje FOSC |
3.3 Herramientas universales (para ser proporcionadomuerto por operador)
|
nombre de las herramientas |
Uso y especificación |
|
cinta de banda |
Cable de fibra de medición |
|
cortatubos |
Cortar cable de fibra |
|
cortador electrico |
Retire la capa protectora del cable de fibra. |
|
Alicates combinados |
Cortar reforzado núcleo |
|
Destornillador |
Destornillador cruzado/paralelo |
|
tijera |
|
|
Funda impermeable |
Impermeable, a prueba de polvo |
|
llave metálica |
Apretando tuerca de núcleo reforzado |
3.4 Instrumento de empalme y prueba.nts (a ser proporcionado por operador)
|
Nombre de los instrumentos |
Uso y especificación |
|
Empalme por fusión maquina |
Fibra empalme |
|
OTDR |
Pruebas de empalme |
|
empalme provisionalg herramientas |
Pruebas provisionales |
Aviso: Las herramientas y pruebas mencionadas anteriormente instrumentos debería ser proporcionared por el operadores ellos mismos.
4. Flujo de instalación cciervo
5. El proceso de instalando FOSC
Paso uno: abre el cierre
Limpiar el lugar y determinar dónde ir.Instale el FOSC y luego lugar fibra cables necesarios.
comprobar si Los principales componentes y accesorios han estado bien. preparado dentro del paquete.
abre el cierre
Desenroscar arreglando pernos y abierto el cierre por levantando el desenroscado pernos con no es necesario desatornillarlo completamenteoh evitar perdiendo.
Ver Dibujo 1
importante problemas: si el clima condición es no bueno suficiente, entonces un tienda de campaña debe segundomi lanzado
para resistente al agua y al polvoprueba.
