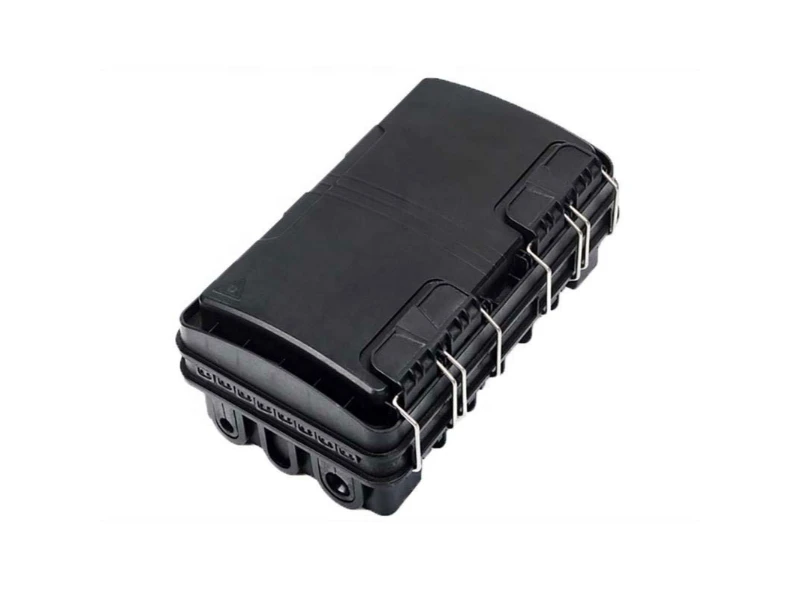

Descripción
El equipo se utiliza como punto de terminación para que el cable de alimentación se conecte con el cable de bajada en el sistema de red de comunicación FTTx. El empalme, división y distribución de fibra se pueden realizar en esta caja y, mientras tanto, proporciona protección y administración sólidas para la construcción de la red FTTx.
Índice técnico
Especificación
| 1. Requisito medioambiental | |
| Temperatura de trabajo | -40℃～+85℃ |
| Humedad relativa | ≤85%（+30℃） |
| Presión atmosférica | 70KPa~106Kpa |
| 2. Ficha técnica principal | |
| Pérdida de inserción | ≤0,2 dB |
| Pérdida de retorno UPC | ≥50dB |
| Pérdida de devolución de APC | ≥60dB |
| Vida de inserción y extracción. | >1000 veces |
| 3. Ficha técnica a prueba de truenos | |
| El dispositivo de conexión a tierra está aislado del gabinete, la resistencia de aislamiento es inferior a 2 MΩ/500 V (CC); IR≥2 MΩ/500 V | |
| El voltaje soportado entre el dispositivo de conexión a tierra y el gabinete no es inferior a 3000 V (CC)/min, sin perforaciones ni descargas disruptivas; U≥3000 V | |
Tabla de configuración:
Tabla 1 Modelo y configuración
|
modelo |
Descripción |
Tamaño (Foto 1) |
Capacidad máxima |
En el diámetro de cable más grande |
Vías de cable |
|
A*B*C(mm) |
SC |
||||
|
FTB-16N |
Caja de distribución |
290*188*108 |
18 |
15mm |
No en forma de copa / en forma de copa |
Manual de instalación

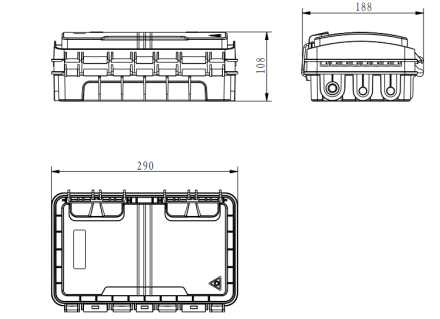

Foto 1 Tamaño de la caja
Canales de cables del producto
Foto 2 Teleféricos
Instalación:
Instalación de montaje aéreo
Saque el kit para colgar de la bolsa de accesorios, instale los ganchos en el cierre con tornillos M4.
Cuelga el Cierre en la cuerda con los dos ganchos.
Atornille los tornillos M4 en los ganchos para bloquear las perchas, verifique si todo está apretado después de la operación.
Verifique las señales y otras condiciones, si todo está bien, entonces todo el trabajo está hecho (Foto 3).
Manual de instalación

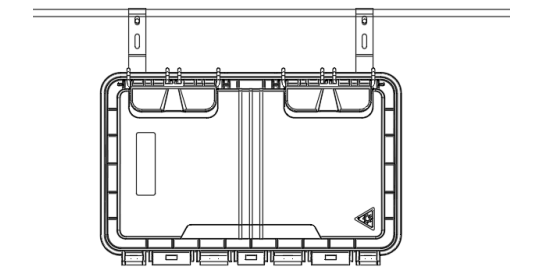

Imagen 3 Instalación montada en antena
Instalación montada en poste
Fije 1 juego de anillos de poste fácil al poste de telecomunicaciones. (Imagen 4)

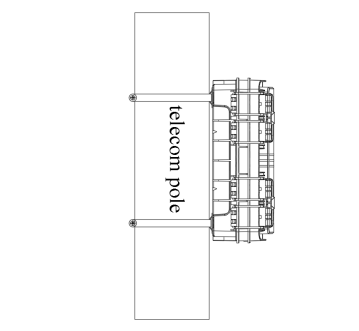

Imagen 4 Instalación del anillo de polos
Accesorios:
1. Manual de usuario*1
2. Bolsa de accesorios * 1

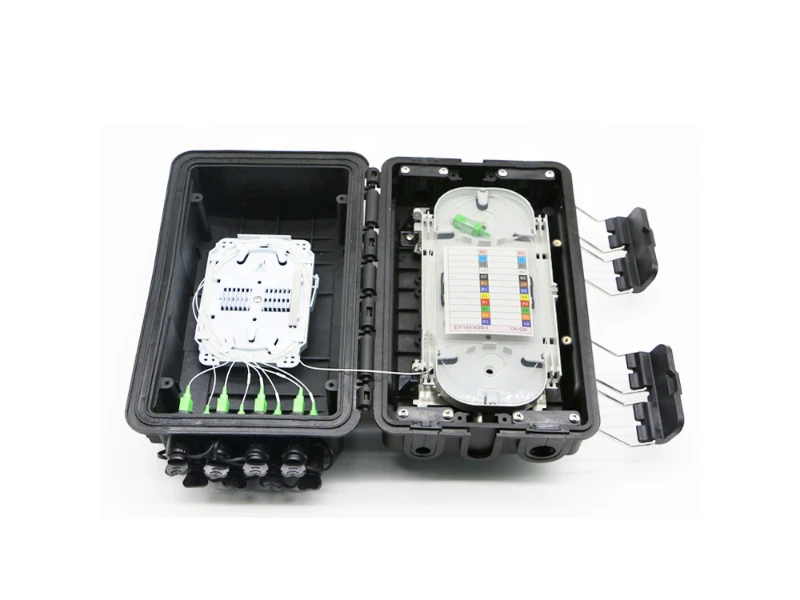

Características
Estructura totalmente cerrada.
Material: PP+GF, resistente a la humedad, al agua, al polvo, antienvejecimiento, nivel de protección hasta IP55.
Sujeción para cable de alimentación y acometida, empalme de fibra, fijación, almacenamiento, distribución...etc todo en uno.
Los cables, pigtails y latiguillos corren por su propio camino sin molestarse entre sí, instalación de adaptador SC tipo casete y fácil mantenimiento.
El panel de distribución se puede levantar y el cable de alimentación se puede colocar en forma de copa, lo que facilita el mantenimiento y la instalación.
El gabinete se puede instalar en la pared o en un poste, y es adecuado tanto para uso interior como exterior.
