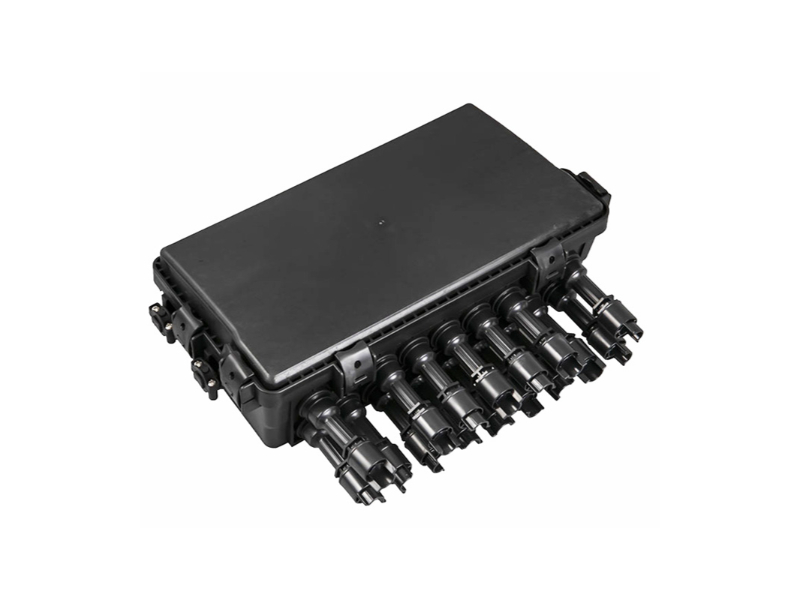

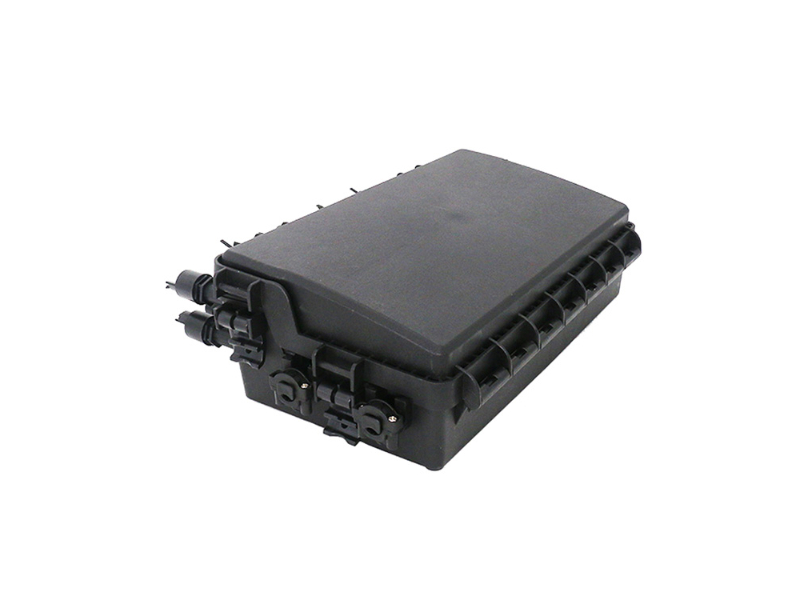

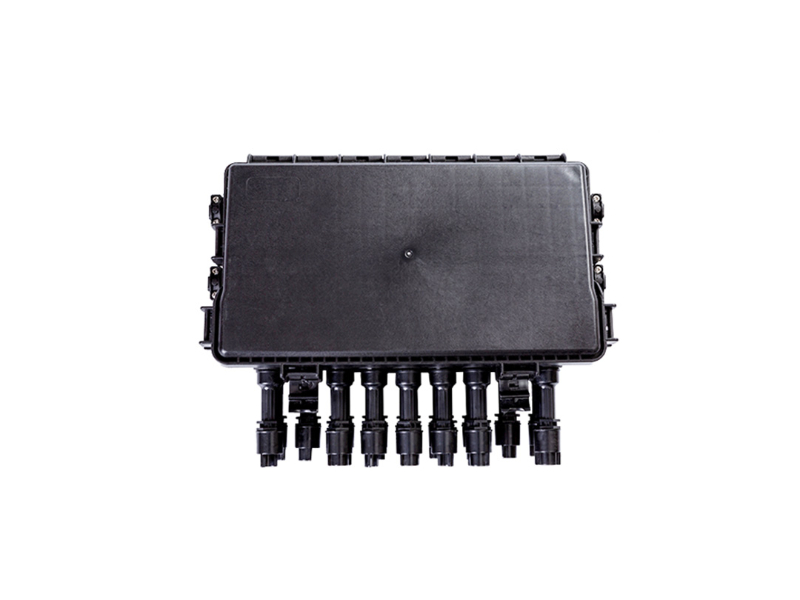

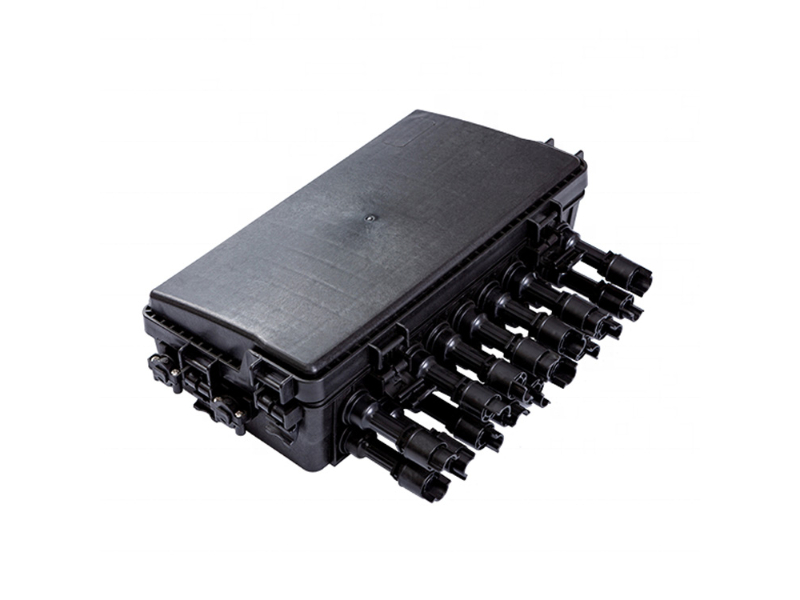

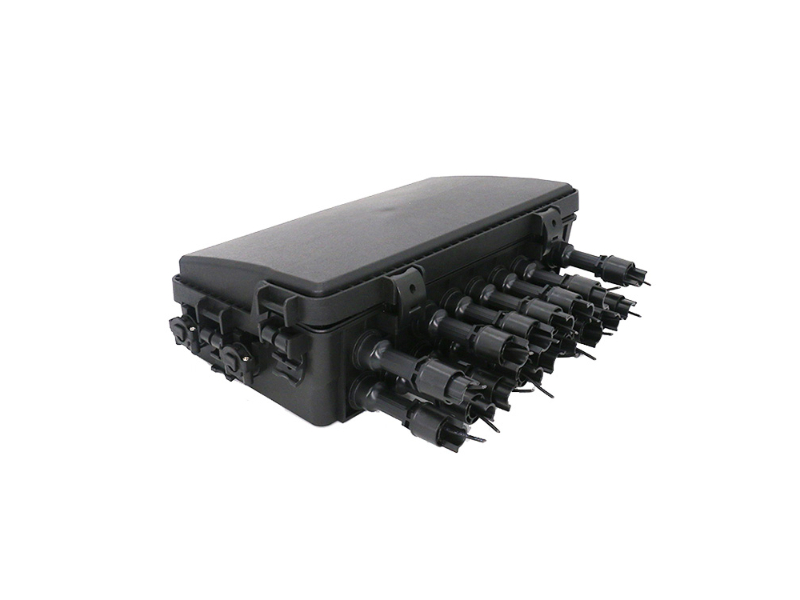

FTTH conecta rápidamente el montaje en la pared de los puertos del cierre 16 del empalme de la fibra óptica que sostiene el SC de poste
Los cierres de empalme de fibra óptica ATMI-16 están especialmente diseñados para proteger las uniones del cable óptico. El exceso de fibras se puede almacenar en cestas de almacenamiento detrás de las bandejas de empalme. Las fibras ópticas se fusionan en los lados de la bandeja. Una bandeja puede empalmar 24 fibras; Disponible para 2 bandejas para empalmar un total de 48 fibras. Adopte material PP modificado, con material anti-UV, antienvejecimiento y resistente a la corrosión. Buena calidad y larga vida útil. Es reutilizable.
Descripción
Puerto de cables:
Se pueden conectar 16 puertos de salida.
Diámetro del cable (mm): φ2~φ13
Características estructurales:
1. La caja está completamente cerrada, con una apariencia simple y hermosa.
2. El material de la caja es PP + ABS, que es superior en resistencia a la humedad, al agua, al polvo, a la corrosión y al envejecimiento, y el nivel de protección alcanza IP65.
3. Tiene las funciones de fijación, soldadura, inventario y cableado de cable óptico/cable de cuero.
4. Las líneas entrantes y salientes de cables ópticos, pigtails y puentes de fibra son independientes entre sí, no interfieren entre sí y son fáciles de mantener.
5. El cuadro de distribución se puede voltear. El cable de entrada de cables tiene una función extraíble, que es cómoda y rápida de construir y mantener.
6. El gabinete se puede instalar en la pared o en un poste y se puede usar en interiores y exteriores.
Condiciones técnicas:
1. Temperatura de trabajo: -40 grados centígrados ~+70 grados centígrados
2. Presión atmosférica: 70~150Kpa
3. Tensión axial: >2000N/1min
4. Resistencia al estiramiento: 2500N/10 centímetros cuadrados (1 min)
5. Resistencia de aislamiento: >2*104MΩ
6. Fuerza del voltaje: 15KV/1min, sin arco ni avería
7. Presión en el agua: 50m/72horas
8. Bandeja de empalme con radio de entrada óptica: 30 mm. Baja pérdida óptica.
Configuración:
|
Modelo |
Bandejas |
Capacidad de la bandeja |
Capacidad total (fibras) |
Dimensión mm |
Diámetro del puerto de entrada. |
Materia prima |
|
ATMI-16 |
2 |
24 |
48 |
359*277*120 |
2 entradas y 2 salidas<25mm 16 puertos redondos para cable de bajada |
Cúpula y base: Bandeja PP+GF modificada: ABS |
|
Método de sellado |
Sellos mecánicos y termocontraíbles. |
|||||
Principales índices técnicos:
1. Temperatura de trabajo: -40 grados centígrados ~+70 grados centígrados
2. Presión atmosférica: 70~150Kpa
3. Tensión axial: >2000N/1min
4. Resistencia al estiramiento: 2500N/10 centímetros cuadrados (1 min)
5. Resistencia de aislamiento: >2*104MΩ
6. Fuerza del voltaje: 15KV/1min, sin arco ni avería
7. Presión en el agua: 50m/72horas
8. Bandeja de empalme con radio de entrada óptica: 30 mm. Baja pérdida óptica.
9. Aplicación para exteriores, grado IP68
10. Material: Plástico de alto impacto.
Lista de embalaje:
|
Número de embalaje (piezas) |
Tamaño de la caja exterior (mm) |
Tamaño de la caja interior (mm) |
Peso (kg) |
|
8 |
540*630*425 |
|
1,8-2,5 |

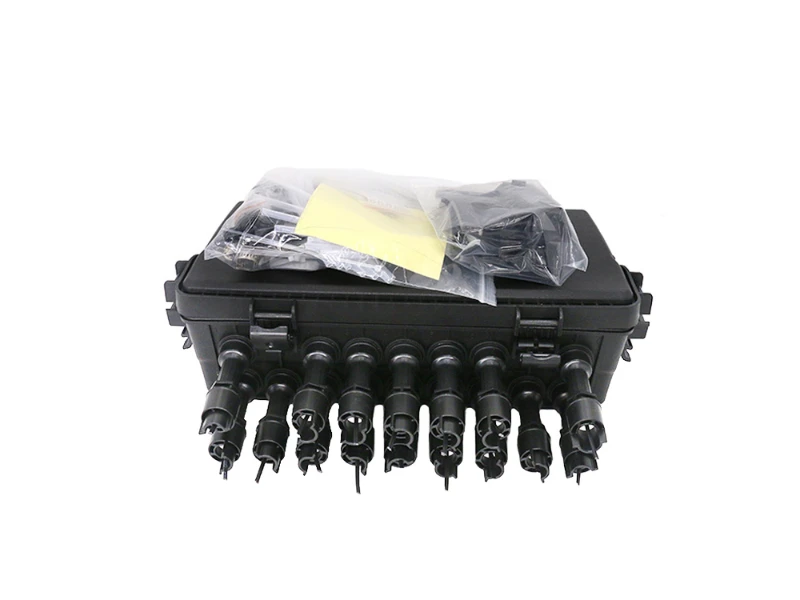

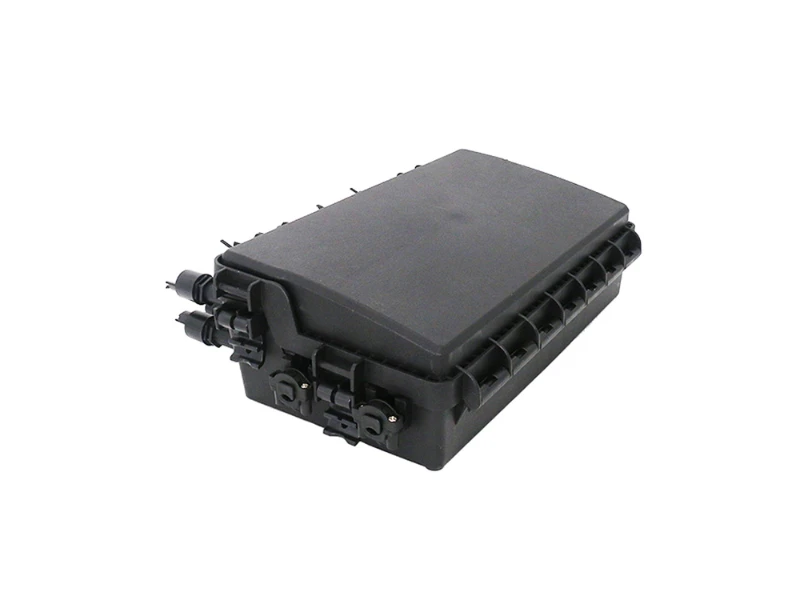

Características

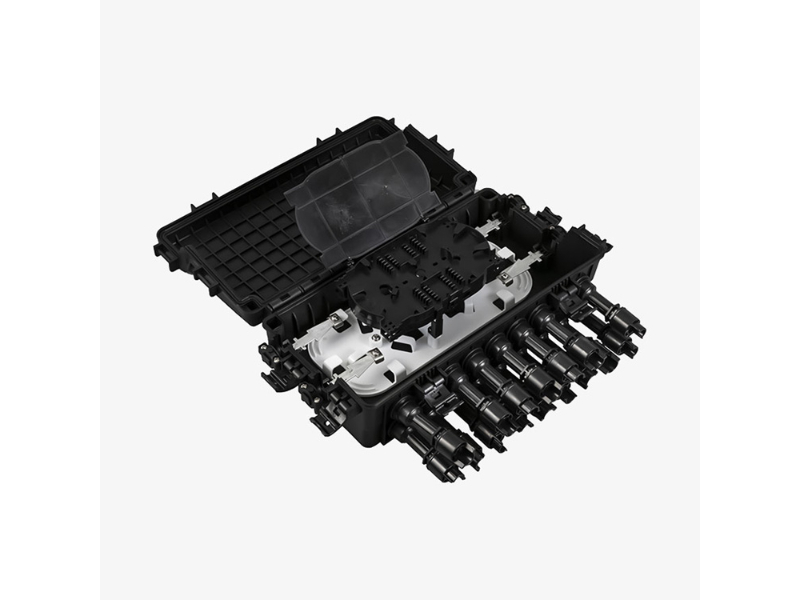

El exceso de fibras se puede almacenar en cestas de almacenamiento. Fácil en el manejo de la fibra.
Sellado totalmente mecánico. Fácil instalación y reingreso. No se necesita ninguna otra cinta adhesiva selladora.
Base y domo sellados con abrazadera y sistema de junta tórica. Puertos de entrada de cables sellados con goma.
Las bandejas de empalme tienen bisagras para acceder a cualquier bandeja de empalme, sin molestar a otras bandejas.
Las piezas interiores y piezas de fijación están fabricadas en acero inoxidable.
Con un dispositivo de puesta a tierra protéjalo de daños por rayos.
Compatible con la mayoría de los tipos de cables (fibra única o cinta) y construcciones de cables (tubo suelto, núcleo central, núcleo ranurado, modular). Y el producto se puede utilizar en cualquier entorno (aéreo, enterrado, pozo de registro, pozo de registro) y en muchas aplicaciones (derivación, extracción, derivación y reparación).
Aplicaciones
Instalación de montaje en pared y montaje en poste
Preinstalación FTTH e instalación en archivo.
Cable de bajada FTTH para interiores de 2*3 mm y cable de bajada autoportante para exteriores figura 8 FTTH
