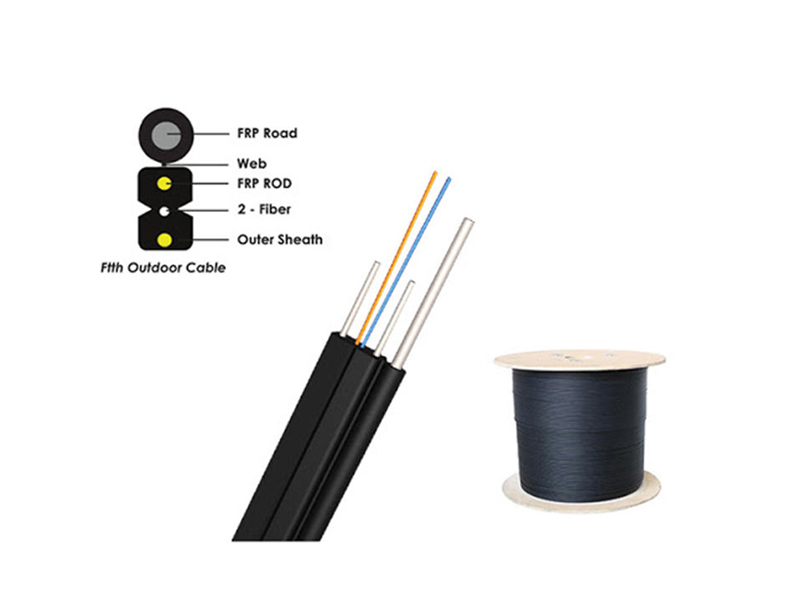

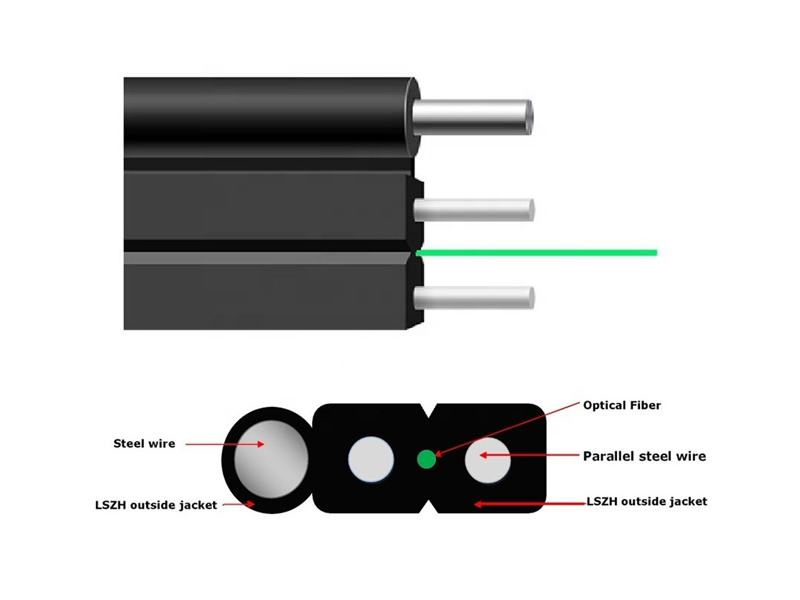

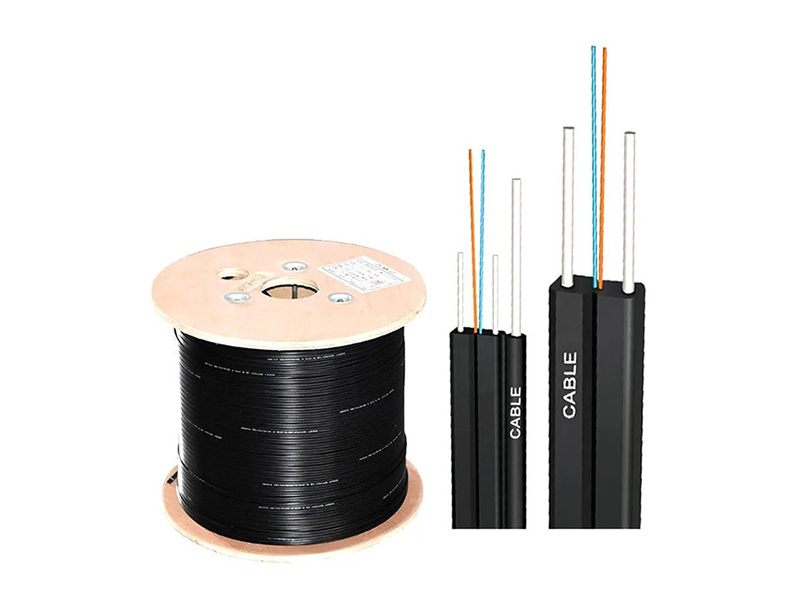

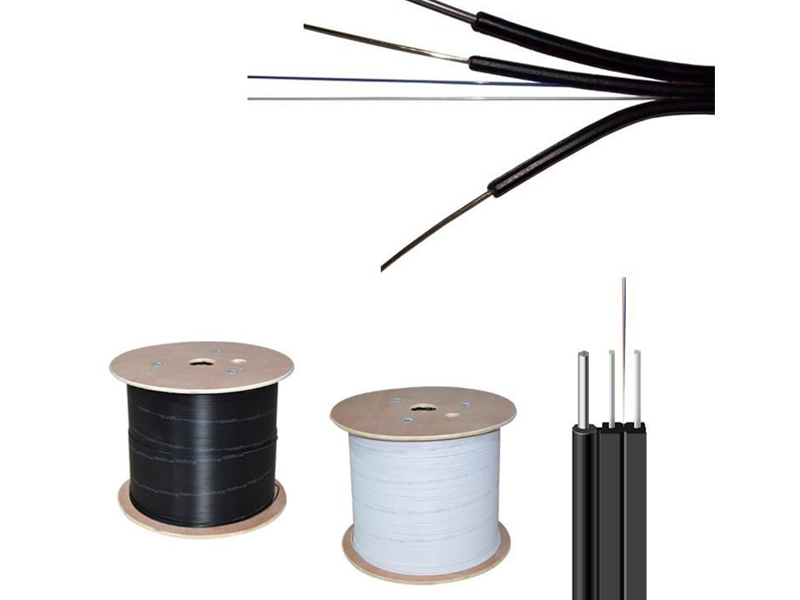

El núcleo de la estructura del cable GJYXCH presenta una unidad de fibra óptica ubicada centralmente, flanqueada por elementos duales paralelos de plástico reforzado con fibra (FRP) a cada lado. Para mejorar la resistencia mecánica, se incorpora al diseño un refuerzo de alambre de acero. Luego, todo el conjunto se recubre con una capa exterior protectora, utilizando material negro o de color, bajo en humo y sin halógenos (LSZH) para el revestimiento final. El radio de curvatura de la fibra se mantiene por encima de 30 mm. Mientras que la resistencia a la tracción alcanza los 800 N. El diámetro del cable de soporte es de 8 a 16 mm.
fTTH mariposa óptica ccapaz
[GJYXCH(V)]
El cable GJYXCH presenta un miembro de resistencia central. Tiene opciones entre fibras de amortiguación ajustada de 250 µm o 900 µm. Tiene un diámetro que oscila entre 2,0 mm y 3,0 mm. Las opciones de cubierta exterior son PVC o LSZH. Encuentre resistencias a la tracción para alcanzar 600 N. Considere una resistencia al aplastamiento que alcance hasta 1000 N/100 mm.
La fibra G.657A minimiza la pérdida por flexión. El rango de temperatura de funcionamiento abarca desde -20 °C hasta +60 °C, mientras que el almacenamiento se produce entre -40 °C y +70 °C. El material de la funda contiene aditivos resistentes a los rayos UV.
La fibra resistente a las curvaturas, especialmente diseñada, ofrece un gran ancho de banda y una calidad de transmisión superior. Los refuerzos dobles de FRP mejoran la resistencia al aplastamiento para proteger la fibra, mientras que un alambre de acero aumenta la resistencia a la tracción. El diseño liviano y práctico presenta un patrón de ranura innovador para facilitar el desmontaje, el empalme y una instalación y mantenimiento simplificados.
1. CABLE CONSTRUCCIÓN

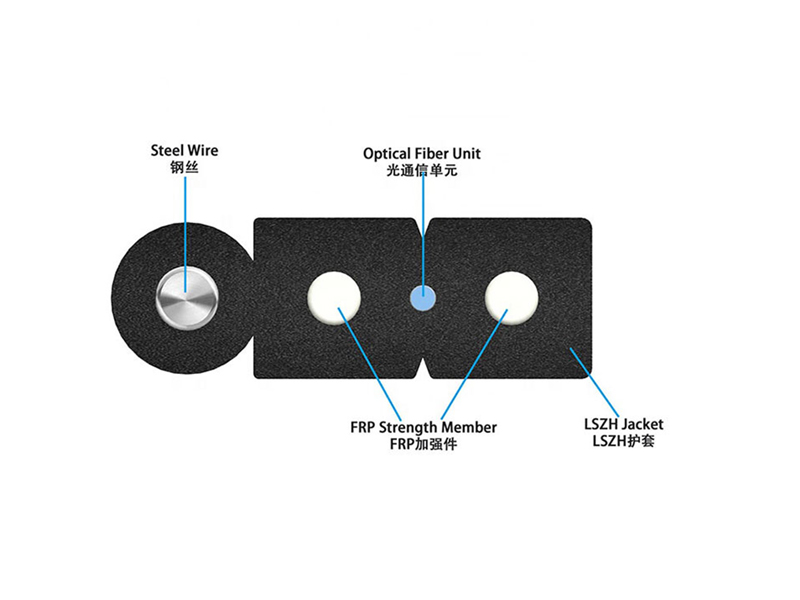

1.1 SECCIÓN TRANSVERSAL DIAGRAMA
1.2 ESPECIFICACIÓN DE LA ESTRUCTURACIÓN
|
Tipo de cable |
GJYXCH(V) |
|
Recuento de fibra |
1 ~ 4 |
|
El color Código de la Fibras |
Natural/Azul, Naranja, Verde, hermanopropio |
|
Miembro de fuerza |
Alambre de acero |
|
Cable mensajero |
Alambre de acero galvanizado or Fosfatado Alambre de acero |
|
chaqueta Material: |
PVC/LSZH |
|
DE del cable (mm) |
2.0 × 5.0 ± 0.2 |
|
Peso neto ( kg/km) |
18.7 |
|
Max.Tensión Cargando (N) |
600 |
Observaciones:el soltero núcleo óptico fibra color es naturales.
2. Rendimiento Parámetros de el óptico Fibra
2.1 Único Modo Fibra
|
ARTÍCULOS |
UNIDADES |
ESPECIFICACIÓN |
||
|
Tipo de fibra |
|
G652D |
G657A |
|
|
atenuación |
dB/km |
1310 nm≤ 0,36 1550 nm≤ 0,22 |
||
|
cromático dispersión |
|
1310 nm≤ 3.6 1550 nm≤ 18 1625 nm≤ 22 |
||
|
Cero Pendiente de dispersión |
≤ 0.092 |
|||
|
Cero Longitud de onda de dispersiónth |
nm |
1300 ~ 1324 |
||
|
Longitud de onda de corte (λcc) |
nm |
≤ 1260 |
||
|
Atenuación vs. Doblar (60 mm x 100 vueltas) |
dB |
(radio de 30 mm，100 anillos )≤ 0.1 @ 1625 nm |
(10 milímetros radio，1 anillo)≤ 1.5 @ 1625 nm |
|
|
Modo campo Diámetro |
µm |
9.2 ± 0.4 en 1310nm |
9.2 ± 0.4 en 1310nm |
|
|
Concentricidad revestida de núcleo |
µm |
≤ 0.5 |
≤ 0.5 |
|
|
Revestimiento Diámetro |
µm |
125 ± 1 |
125 ± 1 |
|
|
Revestimiento No circularidad |
% |
≤ 0.8 |
≤ 0.8 |
|
|
Diámetro del revestimiento |
µm |
245 ± 5 |
245 ± 5 |
|
|
Prueba de prueba |
gpa |
≥ 0.69 |
≥ 0.69 |
|
03
2.2 Múltiples Modo Fibra
|
ARTÍCULOS |
UNIDADES |
ESPECIFICACIÓN |
|||||||
|
62.5/125 |
50/125 |
OM3.150 |
OM3.300 |
OM4.550 |
|||||
|
Núcleo de fibra Diámetro |
µm |
62.5 ± 2.5 |
50.0 ± 2.5 |
50.0 ±2 .5 |
|||||
|
Núcleo de fibra No circularidad |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
|||||
|
Revestimiento Diámetro |
µm |
125.0 ± 1.0 |
125.0 ± 1.0 |
125.0 ± 1.0 |
|||||
|
Revestimiento No circularidad |
% |
≤ 2.0 |
≤ 2.0 |
≤ 2.0 |
|||||
|
Recubrimiento Diámetro |
µm |
245 ± 10 |
245 ± 10 |
245 ± 10 |
|||||
|
Concentricidad revestida de abrigo |
µm |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
|||||
|
Revestimiento no circular |
% |
≤ 8.0 |
≤ 8.0 |
≤ 8.0 |
|||||
|
Concentricidad revestida de núcleo |
µm |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
|||||
|
atenuación |
850nm |
dB/km |
3.0 |
3.0 |
3.0 |
||||
|
1300nm |
dB/km |
1.5 |
1.5 |
1.5 |
|||||
|
OFL |
850nm |
≥ 160 |
≥ 200 |
≥ 700 |
≥ 1500 |
≥ 3500 |
|||
|
1300nm |
≥ 300 |
≥ 400 |
≥ 500 |
≥ 500 |
≥ 500 |
||||
|
el mas grande teoria apertura numérica |
/ |
0.275 ± 0.015 |
0.200 ± 0.015 |
0.200 ± 0.015 |
|||||
3. Mecánico y entornomental Rendimiento del cable
|
NO |
ARTÍCULOS |
PRUEBA MÉTODO |
CRITERIOS DE ACEPTACIÓN |
|
1 |
tracción Prueba de carga |
#Método de prueba: CEI 60794-1-E1 -. Carga de tracción larga: 0,5 veces el fuerza de tracción a corto plazo -. tracción corta cargar: referencia a cláusula 1.2 -. cables longitud: ≥ 50 m |
-. atenuación incremento a 1550 nm:≤ 0,1dB -. Sin grietas en la chaqueta y fibra. rotura |
|
2 |
aplastar Resistencia prueba |
#Método de prueba: CEI 60794-1-E3 -.Carga larga: 1000 N/100mm -.Carga corta: 2200 N/100milímetros Tiempo de carga: 1 minutos |
-. atenuación incremento a 1550 nm:≤ 0,4dB -. Sin grietas en la chaqueta y fibra. rotura |
|
3 |
Impacto Resistencia prueba |
#Método de prueba: CEI 60794-1-E4 -.Altura de impacto: 1 m -.Peso de impacto: 100 gramos -.Punto de impacto: ≥ 3 -.Frecuencia de impacto:≥ 1/punto |
-. atenuación incremento@1550 nm: ≤ 0.4dB -. Sin grietas en la chaqueta y fibra. rotura |
|
4 |
Doblado repetido |
#Método de prueba: CEI 60794-1-E6 -.Diámetro del mandril: 30 h -.Peso del sujeto: 2 kilos -.Frecuencia de flexión: 300 veces -.Velocidad de plegado: 2 s/tiempo |
-. atenuación incremento a 1550 nm:≤ 0,4dB -. Sin grietas en la chaqueta y fibra. rotura |
|
5 |
Prueba de torsión |
#Método de prueba: CEI 60794-1-E7 -.Longitud: 1 metro -.Peso del sujeto: 2 kilos -.Ángulo: ±180 grados -.Frecuencia: ≥ 20/punto |
-. atenuación incremento a 1550 nm:≤ 0,4dB -. Sin grietas en la chaqueta y fibra. rotura |
|
6 |
Ciclos de temperatura prueba |
#Método de prueba: CEI 60794-1-F1 -.Pasos de temperatura: + 20℃、- 10℃、+ 60℃、- 20℃ -.Tiempo de prueba: 8 horas/paso -.Ciclo índice: 2 |
-. atenuación incremento a 1550 nm:≤ 0,3dB -. Sin grietas en la chaqueta y fibra. rotura |
|
7 |
Temperatura |
Operando: -10℃~+60℃ Tienda/Transporte: -10℃~+60℃ Instalación: -10℃~+60℃ |
|
|
|
4. FIBRA ÓPTICA CABLE DOBLADO RADIO
Flexión estática: ≥ 10 veces más que el cable fuera diámetroéter
Dinámico Doblado: ≥ 20 veces más que el cable diámetro.
5. PAQUETE Y MARCA

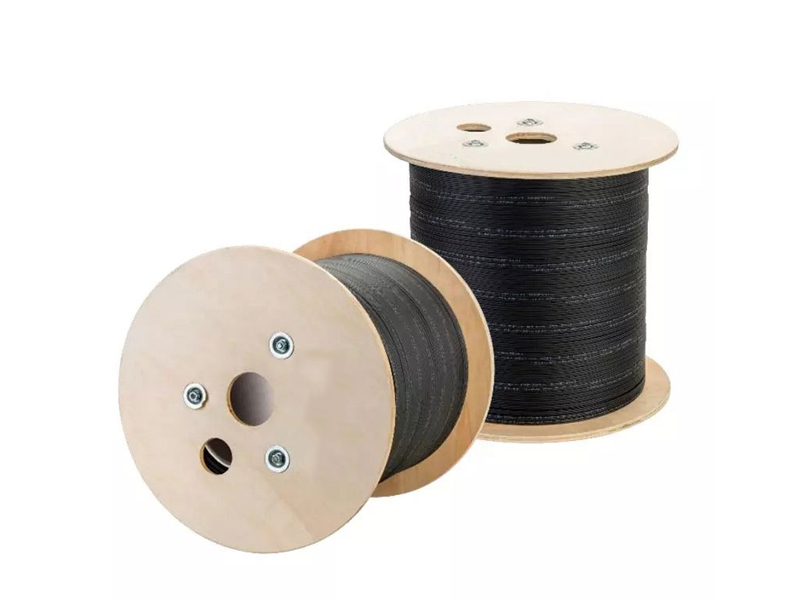

5.1 PAQUETE
no permitido dos longitud unidades de cabo en uno drum, dos termina debería ser empacado dentro tambor, reservar longitud del cable no menos que 1 metro.
5.2 MARCA
Marca de cable: Marca, tipo de cable, Tipo de fibra y recuentos, año de fabricar unre Longitud marcado.
6. PRUEBA INFORME
Informe de prueba y certificado.ación suministrado.
