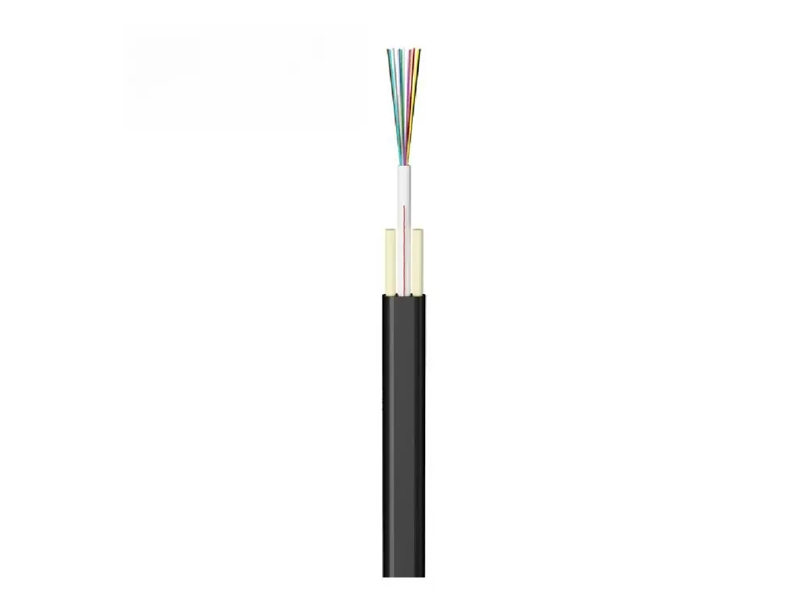

El cable de acometida plana SST (autoportante, de instalación sencilla y de un solo tubo) está diseñado para instalaciones en exteriores y se utiliza normalmente en aplicaciones FTTH y FTTA. Se prefiere por su facilidad de instalación, durabilidad y capacidad para proporcionar conexiones confiables a Internet de alta velocidad en diversos entornos al aire libre.
Características
1.Diseño de tubo de cable estándar ALTOS® en diseño de tubo único: prácticas estándar y compatibilidad de hardware
2.Resistencia al aplastamiento: Protección de la fibra e integridad de la señal
3.RDUP (RUS) listado: Aceptabilidad del material
4.Dieléctrico: elimina los requisitos de unión y conexión a tierra.

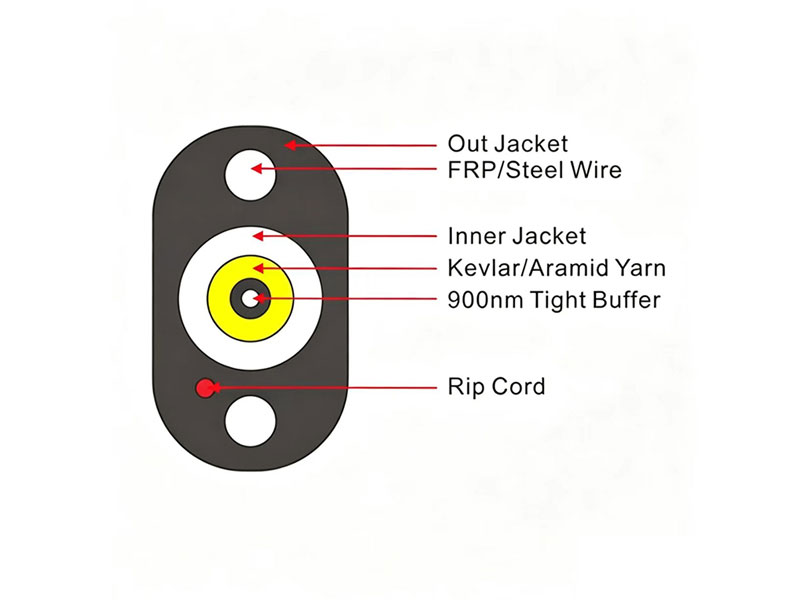

Estructuras de cables:
|
ARTÍCULOS |
DESCRIPCIÓN |
|
|
recuento de fibras |
1-2 |
|
|
Amortiguador apretado |
Diámetro exterior (mm): |
0.9±0.05 |
|
Material: |
LSZH |
|
|
En vaina |
Diámetro exterior (mm): |
2.0~3.0 |
|
Material: |
LSZH |
|
|
Miembro de fuerza |
hilo de aramida |
|
|
Miembro de fuerza |
G-FRP-1,6 mm |
|
|
funda |
Espesor: |
No. 0,8 mm |
|
Material: |
PEAD |
|
|
DE del cable (mm) |
4,5*7,0mm±0,3 |
|
|
Peso neto (kg/km) |
38 |
|
Fibra Óptica:
|
yoTEMA |
UNIDADES |
ESPECIFICACIÓN |
||
|
tipo de fibra |
G652D |
G657A |
||
|
atenuación |
dB/km |
1310 nm ≤ 0,36 1550 nm ≤ 0,22 |
||
|
Dispersión cromática |
ps/nm.km |
1310 nm≤ 3,5 1550 nm≤ 18 1625nm≤22 |
||
|
Pendiente de dispersión cero |
ps/nm2.km |
≤ 0.092 |
||
|
Longitud de onda de dispersión cero |
nm |
1300 ~ 1324 |
||
|
Longitud de onda de corte (lcc) |
nm |
≤ 1260 |
||
|
Atenuación versus flexión (60 mm x 100 vueltas) |
dB |
(radio de 30 mm, 100 anillos )≤ 0,1 a 1625 nm |
(radio de 10 mm, 1 anillo)≤ 1,5 a 1625 nm |
|
|
Modo Campo Diámetro |
mm |
9,2 ± 0,4 a 1310 nm |
9,2 ± 0,4 a 1310 nm |
|
|
Concentricidad revestida de núcleo |
mm |
≤ 0.5 |
≤ 0.5 |
|
|
Diámetro del revestimiento |
mm |
125±1 |
125±1 |
|
|
Revestimiento no circular |
% |
≤ 0.8 |
≤ 0.8 |
|
|
Diámetro del revestimiento |
mm |
245±5 |
245±5 |
|
|
Prueba de prueba |
gpa |
≥ 0.69 |
≥ 0.69 |
|
Rendimiento mecánico y ambiental del cable
|
NO. |
ARTÍCULOS |
MÉTODO DE PRUEBA |
CRITERIOS DE ACEPTACIÓN |
|
1 |
Prueba de carga de tracción |
#Método de prueba:IEC 60794-1-E1 -. Carga de tracción larga: 350 N -. Carga de tracción corta: 800 N -. Longitud del cable: ≥50m |
-. Incremento de atenuación a 1550 nm: ≤0,1 dB -. Sin grietas en la chaqueta ni rotura de fibras. |
|
2 |
Prueba de resistencia al aplastamiento |
#Método de prueba:IEC 60794-1-E3 -.Carga larga: 300 N/100 mm. -.Carga corta: 1000 N/100 mm. Tiempo de carga: 1 minuto |
-. Incremento de atenuación a 1550 nm: ≤0,1 dB -. Sin grietas en la chaqueta ni rotura de fibras. |
|
3 |
Prueba de resistencia al impacto |
#Método de prueba:IEC 60794-1-E4 -.Altura de impacto:1m -.Peso del impacto: 450g -.Punto de impacto:≥5 -.Frecuencia de impacto:≥3/punto |
-. Incremento de atenuación a 1550 nm: ≤0,1 dB -. Sin grietas en la chaqueta ni rotura de fibras. |
|
4 |
Doblado repetido |
#Método de prueba:IEC 60794-1-E6 -.Diámetro del mandril: 20D (D = diámetro del cable) -.Peso del sujeto: 15 kg. -.Frecuencia de flexión: 30 veces -.Velocidad de flexión: 2 s/tiempo |
-. Incremento de atenuación a 1550 nm: ≤0,1 dB -. Sin grietas en la chaqueta ni rotura de fibras. |
|
5 |
Prueba de torsión |
#Método de prueba:IEC 60794-1-E7 -.Longitud: 1m -.Peso del sujeto: 25 kg. -.Ángulo: ± 180 grados -.Frecuencia:≥10/punto |
-. Incremento de atenuación a 1550 nm: ≤0,1 dB -. Sin grietas en la chaqueta ni rotura de fibras. |
|
6 |
Prueba de penetración de agua |
#Método de prueba:IEC 60794-1-F5B -.Altura del cabezal de presión: 1m -.Longitud de la muestra: 3m -.Tiempo de prueba: 24 horas |
-. Sin fugas a través del extremo abierto del cable |
|
7 |
Prueba de ciclos de temperatura |
#Método de prueba:IEC 60794-1-F1 -.Pasos de temperatura: +20 ℃, -40 ℃, +70 ℃, +20 ℃ -.Tiempo de prueba: 24 horas/paso -.Índice de ciclo: 2 |
-. Incremento de atenuación a 1550 nm: ≤0,1 dB -. Sin grietas en la chaqueta ni rotura de fibras. |
|
8 |
Rendimiento de caída |
#Método de prueba:IEC 60794-1-E14 -.Longitud de prueba: 30 cm. -.Rango de temperatura: 70 ± 2 ℃ -.Tiempo de prueba: 24 horas |
-. Sin pérdida de compuesto de relleno |
|
9 |
Temperatura |
Funcionamiento: -40 ℃ ~ +60 ℃ Almacenar/Transportar: -50℃~+70℃ Instalación -20℃~+60℃ |
|
Solicitud
¿Qué es el cable de acometida plana SST?
El cable de acometida plana SST es un tipo de cable de fibra óptica diseñado para uso en exteriores, especialmente para el tramo final de una red de fibra óptica, a menudo denominado "acometida" desde el punto de distribución hasta las instalaciones. Estas son las características clave del cable de acometida plana SST:
SST: proporciona la instalación sencilla del cable ALTOS® estándar con un diseño de un solo tubo de fácil acceso.
Diseño plano: El cable tiene un perfil plano, lo que lo hace adecuado tanto para instalaciones aéreas como para enterramiento directo. Su forma permite una fácil instalación y manipulación, especialmente en espacios reducidos.
Aplicación: se utiliza habitualmente en implementaciones de fibra hasta el hogar (FTTH), donde el cable va desde un poste o pedestal hasta el hogar o negocio del suscriptor.
Sin gel o rellenos de gel: algunos cables de acometida plana SST no contienen gel, lo que los hace más limpios y fáciles de manejar durante la instalación, mientras que otros pueden estar rellenos de gel para mayor protección contra la humedad.
Material de la funda: La funda exterior suele estar hecha de materiales duraderos como polietileno de alta densidad (HDPE) para proteger las fibras internas de los elementos ambientales.
En general, el cable de acometida plana SST es valorado por su robustez, facilidad de instalación e idoneidad para conexiones de fibra óptica de última milla en exteriores.
