Solicitud
1. Multiusos al aire libre.
2. Para conexión entre caja de distribución y RRH.
3. Implementación en aplicaciones de torre celular de Remote Radio Head.
Índice técnico

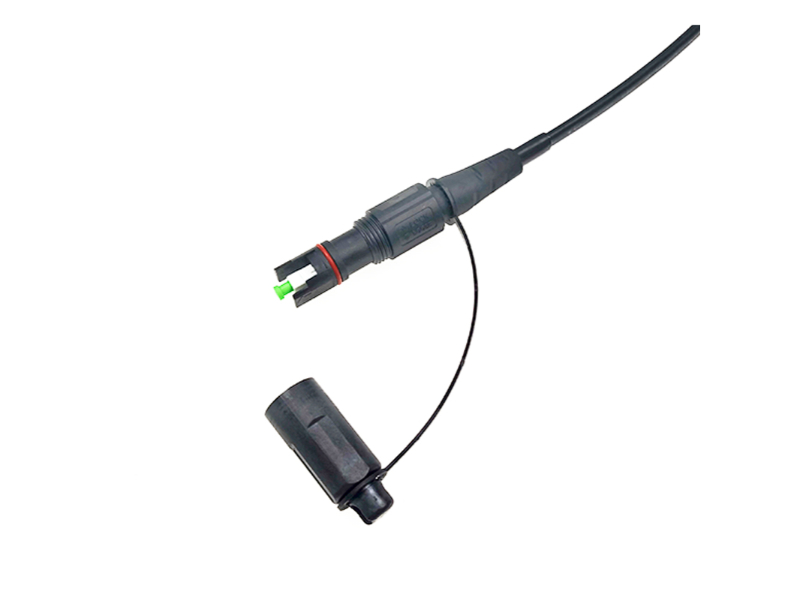

Tipos de conectores
|
Tipo |
Referencia |
Nota |
|
|
CAROLINA DEL SUR |
CEI 61754-4 |
Monomodo simplex |
APC: Conectores verdes UPC: Conectores azules |
|
Simplex multimodo |
UPC: Conectores grises |
||

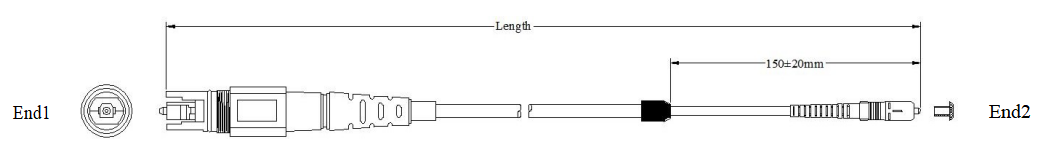

Diagramas dimensionales

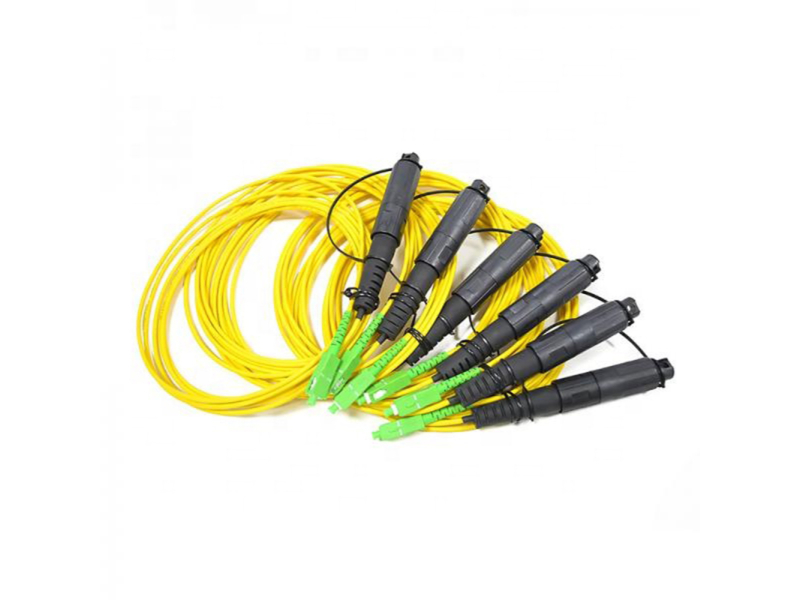

1. Conjuntos de cables externos Mini IP SC

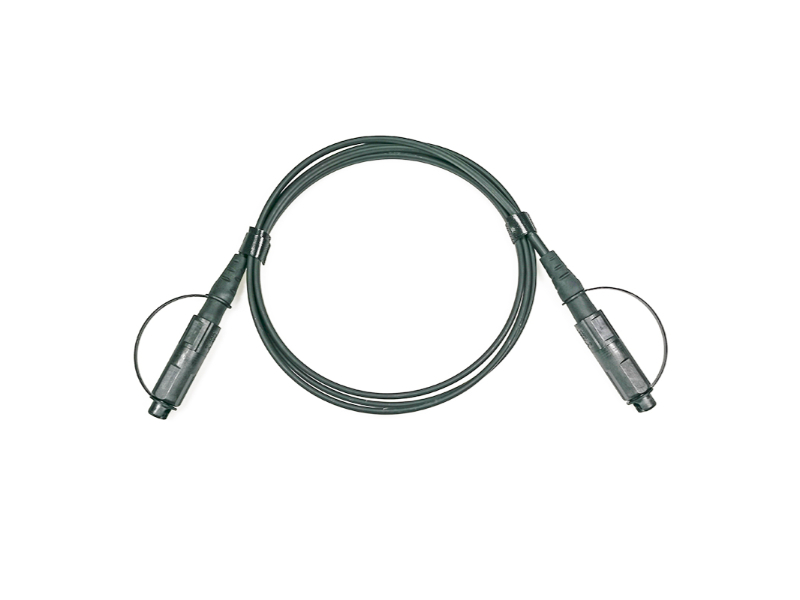

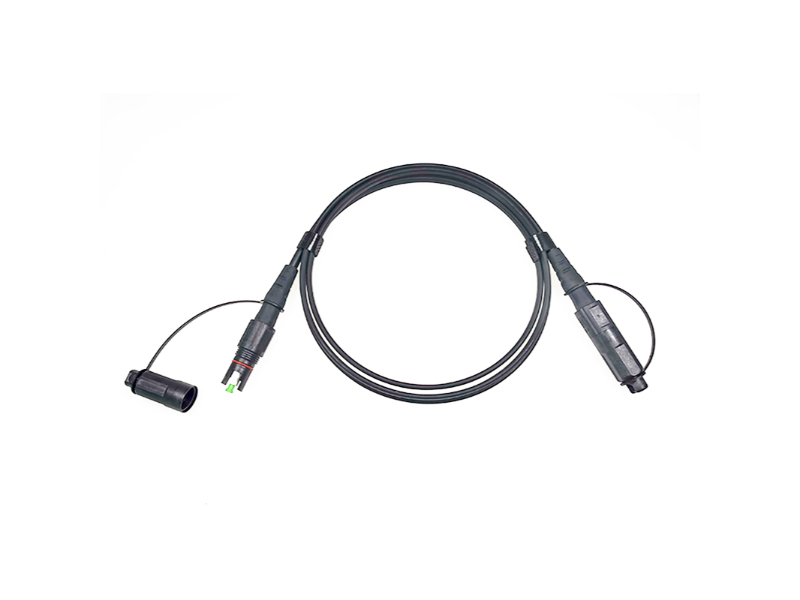

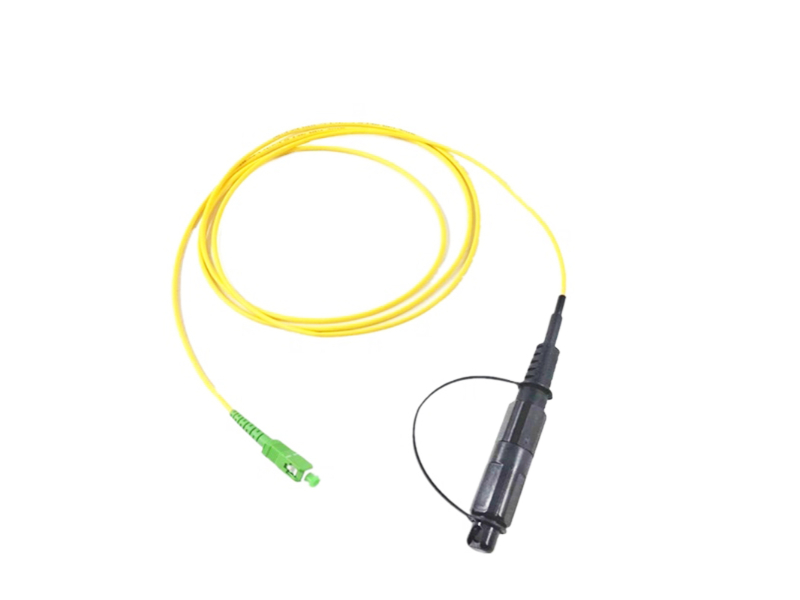

Versiones de cable de conexión
|
Requisito de tolerancia del puente |
|
|
Longitud total (L) （M） |
longitud de tolerancia (CM) |
|
0 |
+10/-0 |
|
20 |
+15/-0 |
|
L>40 |
+0,5%L/-0 |

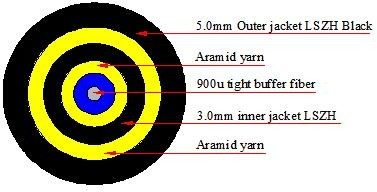

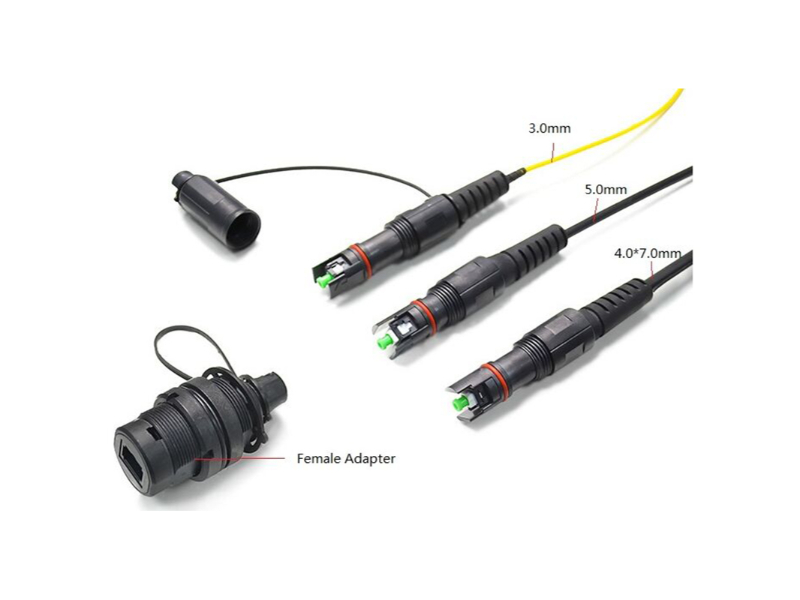

Estructura de cables
Parámetros del cable
|
Conteo de cables |
Diámetro exterior de la funda (MM) |
Peso (kg) |
Resistencia a la tracción mínima permitida (N) |
Carga de aplastamiento mínima permitida (N/100 mm) |
Radio de curvatura mínimo (MM) |
Temperatura de almacenamiento (℃) |
|||
|
Corto plazo |
largo plazo |
Corto plazo |
largo plazo |
Corto plazo |
largo plazo |
||||
|
1 |
5,0 ± 0,2 |
26.5 |
800 |
400 |
2000 |
1000 |
20D |
10D |
-20 ~~ +60 |

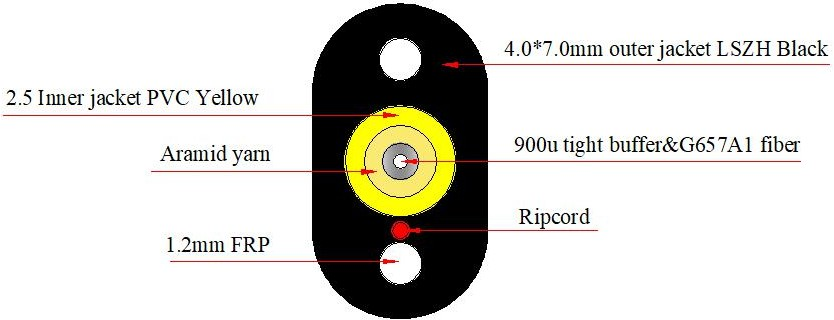

Estructura de cables
Parámetros del cable
|
Conteo de cables |
Diámetro exterior de la funda (MM) |
Peso (kg) |
Resistencia a la tracción mínima permitida (N) |
Carga de aplastamiento mínima permitida (N/100 mm) |
Radio de curvatura mínimo (MM) |
Temperatura de almacenamiento (℃) |
|||
|
Corto plazo |
largo plazo |
Corto plazo |
largo plazo |
Corto plazo |
largo plazo |
||||
|
1 |
(4,0±0,2)x(7,0±0,2) |
42 |
1350 |
400 |
2200 |
1000 |
20D |
10D |
-20 ~~ +60 |
Características ópticas
|
Artículo |
Parámetro |
Referencia |
|||
|
Modo único |
multimodo |
||||
|
Estándar |
Élite |
Estándar |
Élite |
||
|
Pérdida de inserción |
Típico≤0.30dB Máximo≤0.75dB |
Típico≤0,15dB Máximo≤0,35dB |
Típico≤0,50 dB Máximo≤0,25 dB |
Típico≤0.10dB Máximo≤0.35dB |
CEI 61300-3-34 |
|
Pérdida de devolución |
≥ 50 dB (ordenador personal) ≥ 60 dB (APC) |
≥ 55 dB (ordenador personal) ≥ 65 dB (APC) |
≥30dB(ordenador personal) |
≥30dB(ordenador personal) |
CEI 61300-3-6 |
Geometría de la cara final
|
Artículo |
UPC (Referencia: IEC 61755-3-1) |
APC (Ref: IEC 61755-3-2) |
|
Radio de curvatura (mm) |
10 a 25 |
5 a 12 |
|
Altura de la fibra (nm) |
-100 a 100 |
-100 a 100 |
|
Desplazamiento del ápice (μm) |
0 a 50 |
0 a 50 |
|
Ángulo APC (°) |
/ |
8° ±0,2° |
|
Error clave (°) |
/ |
0,2° máx. |
Calidad del extremo (SM)
|
Zona |
Rango (μm) |
Arañazos |
Defectos |
Referencia |
|
R: Núcleo |
0 a 25 |
Ninguno |
Ninguno |
CEI 61300-3-35:2015 |
|
B: Revestimiento |
25 a 115 |
Ninguno |
Ninguno |
|
|
C: Adhesivo |
115 a 135 |
Ninguno |
Ninguno |
|
|
D: Contacto |
135 a 250 |
Ninguno |
Ninguno |
|
|
E: Resto de la virola |
Ninguno |
Ninguno |
||
Calidad del extremo (MM)
|
Zona |
Rango (μm) |
Arañazos |
Defectos |
Referencia |
|
R: Núcleo |
0 a 65 |
Ninguno |
Ninguno |
CEI 61300-3-35:2015 |
|
B: Revestimiento |
65 a 115 |
Ninguno |
Ninguno |
|
|
C: Adhesivo |
115 a 135 |
Ninguno |
Ninguno |
|
|
D: Contacto |
135 a 250 |
Ninguno |
Ninguno |
|
|
E: Resto de la virola |
Ninguno |
Ninguno |
||
Características mecánicas
|
Prueba |
Condiciones |
Referencia |
|
Resistencia |
500 apareamientos |
CEI 61300-2-2 |
|
Vibración |
Frecuencia: 10 a 55 Hz, Amplitud: 0,75 mm |
CEI 61300-2-1 |
|
Retención de cables |
100N (cable principal); 50N (parte del conector) |
CEI 61300-2-4 |
|
Fuerza del mecanismo de acoplamiento |
80N para cable de 2 a 3 mm |
CEI 61300-2-6 |
|
Torsión de cables |
15N para cable de 2 a 3 mm |
CEI 61300-2-5 |
|
Caer |
10 caídas, altura de caída de 1 m |
CEI 61300-2-12 |
|
Carga lateral estática |
1N por 1h (cable principal); 0.2N por 5min (parte ranchera) |
CEI 61300-2-42 |
|
Frío |
-25°C, 96h de duración |
CEI 61300-2-17 |
|
Calor seco |
+70°C, 96h de duración |
CEI 61300-2-18 |
|
Cambio de temperatura |
-25°C a +70°C, 12 ciclos |
CEI 61300-2-22 |
|
Humedad |
+40°C al 93%, 96h de duración |
CEI 61300-2-19 |
Características
Solución rentable para terminación interna.
Baja pérdida de inserción y pérdida añadida.
Altura de atenuación.
IP67 resistente al agua, al polvo y a la corrosión
El material del cable Jumpel es resistente a todo tipo de clima y a los rayos UV.
Prestaciones mecánicas: norma IEC 61754-4.
Cumple con los materiales RoHS y REACH.
