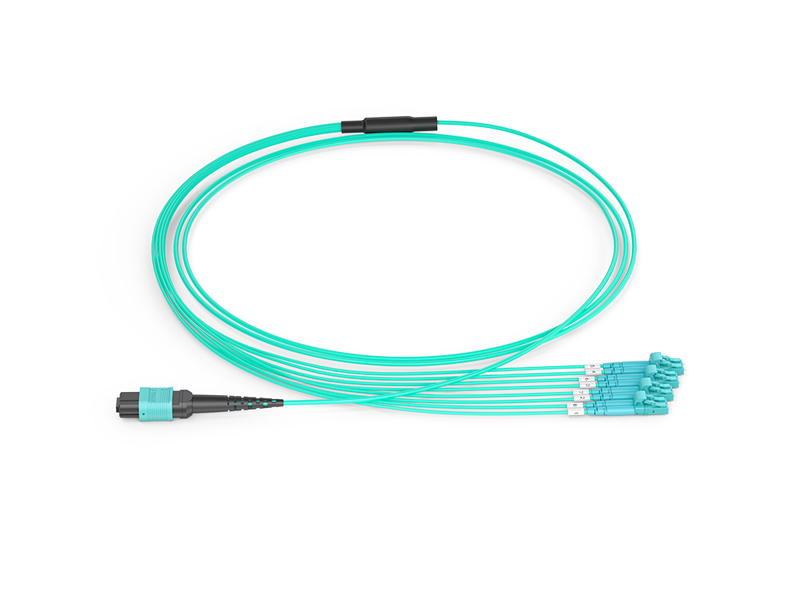

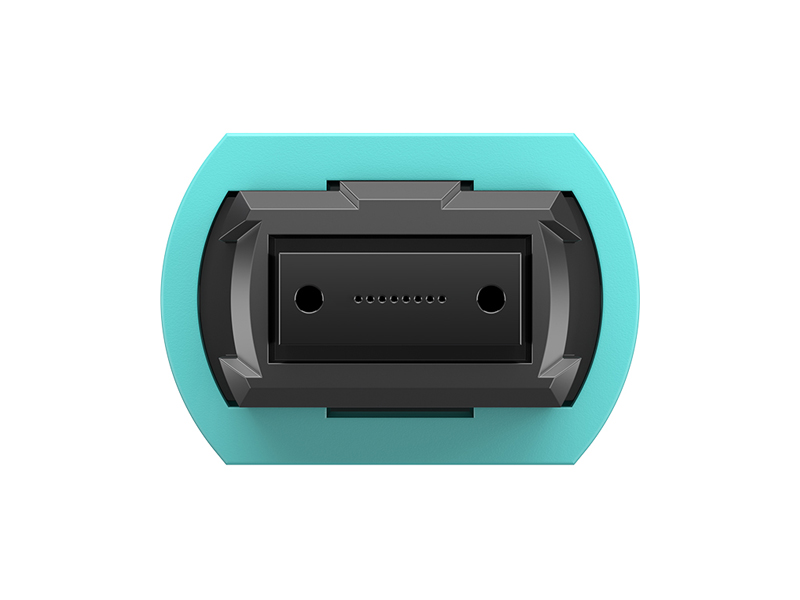

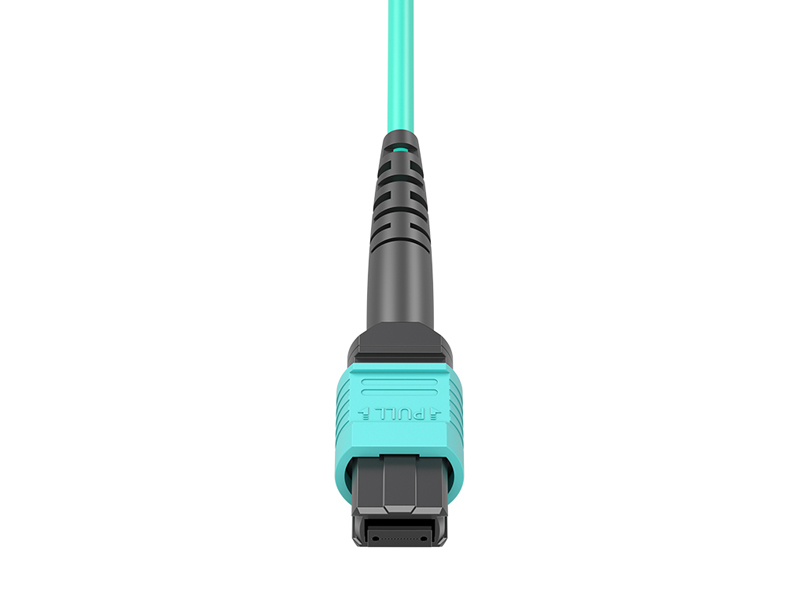

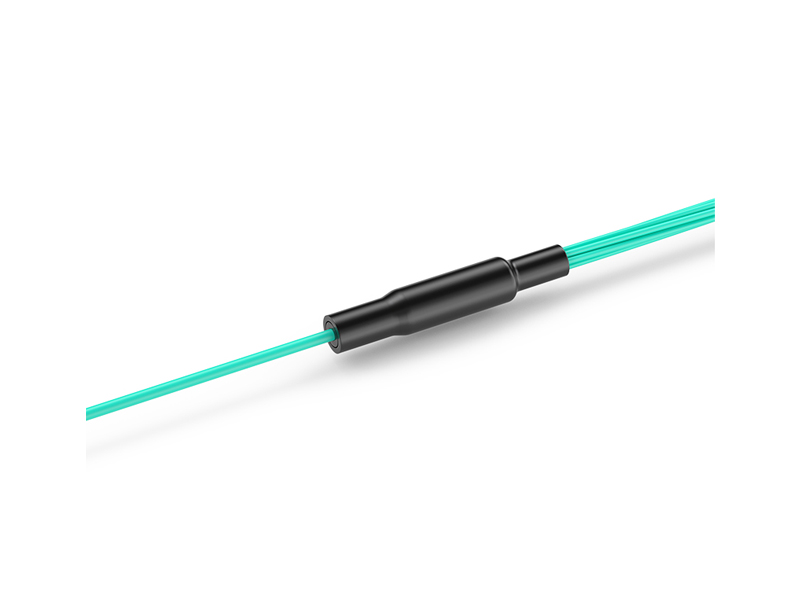

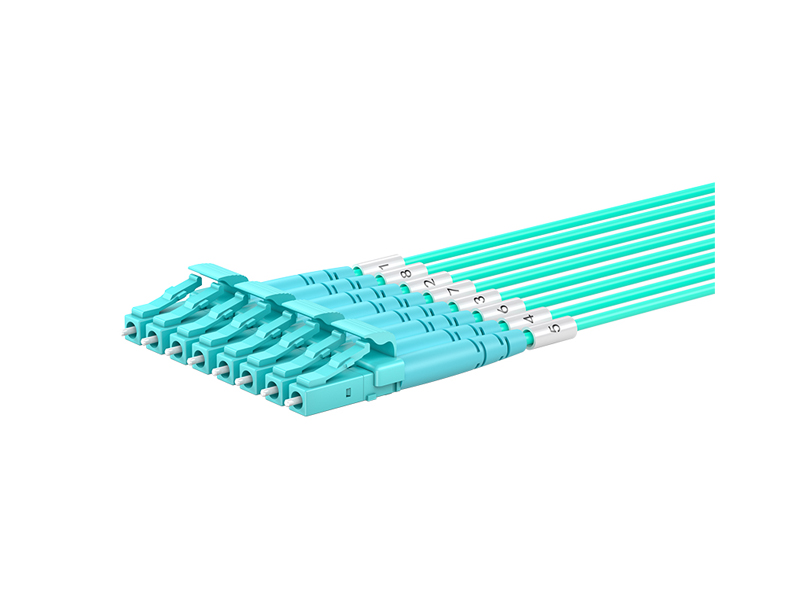

El sistema de cableado multifibra MPO/MTP es ideal para entornos de alta densidad que exigen ahorro de espacio y soluciones innovadoras de gestión de cables. El mecanismo de bloqueo push/pull accionado por resorte del MPO es fácil de manejar y al mismo tiempo garantiza el acoplamiento seguro de los conectores. Los pasadores guía de alta precisión garantizan el ajuste exacto de la férula. Se ofrece en tipos de fibra en versiones estándar de 8, 12, 24 o 48 núcleos utilizando una transición segura compacta y con fibras multimodo y monomodo entre conexiones MPO/MTP y LC o SC.
Solicitud
1.Red de comunicación de datos. 2.Red de acceso al sistema óptico. 3. Canal de fibra de red de área de almacenamiento. 4.Arquitecturas de alta densidad.
Características
1.100% preterminado y probado en fábrica para garantizar el rendimiento de la transferencia.
2.Configuración y conexión en red rápidas, reduzca el tiempo de instalación.
Admite aplicaciones de red de 40G y 100G.
Material de la cubierta del cable: LSZH, OFNR, OFNP disponible.
Admite hasta 12F, 24F, 48F, 72F, 96F, 144F; hay productos personalizados disponibles.
Diagramas dimensionales
1. Cables de arneses MPO/MTP
Fin1 Fin2
Versiones de cable de conexión
|
Requisito de tolerancia del puente |
|
|
Longitud total (L) （M） |
longitud de tolerancia (CM) |
|
0 |
+10/-0 |
|
20 |
+15/-0 |
|
L>40 |
+0,5%L/-0 |
Estructura de cables
|
|
|
|
|
|
Parámetros del cable
|
cuenta de fibra |
diámetro exterior (mm) |
Peso nominal (kg/km) |
Resistencia máxima a la tracción (N) |
Resistencia máxima al aplastamiento (N/100 mm) |
Radio de curvatura mínimo (mm) |
|||
|
A corto plazo |
A largo plazo |
A corto plazo |
A largo plazo |
Dinámico |
estática |
|||
|
12 |
3.0±0.15 |
7.0 |
180 |
90 |
500 |
150 |
20D |
10D |
Características ópticas de MPO y MTP
|
Artículo |
Parámetro |
Referencia |
|||
|
Modo único |
multimodo |
||||
|
Estándar |
Élite |
Estándar |
Élite |
||
|
Pérdida de inserción |
Típico≤0.30dB Máximo≤0,75 dB |
Típico≤0.15dB Máximo≤0.35dB |
Típico≤0.50dB Máximo≤0,25 dB |
Típico≤0.10dB Máximo≤0.35dB |
CEI 61300-3-34 |
|
Pérdida de devolución |
≥ 50 dB (ordenador personal) ≥ 60 dB (APC) |
≥ 55 dB (ordenador personal) ≥ 65 dB (APC) |
≥30dB(ordenador personal) |
≥30dB(ordenador personal) |
CEI 61300-3-6 |
Características ópticas LC/SC/FC/ST
|
Artículo |
Parámetro |
Referencia |
|
|
Modo único |
multimodo |
||
|
Pérdida de inserción |
Valor típico≤0,15 dB; Máximo≤0,30 |
Valor típico≤0,15 dB; Máximo≤0,30 |
CEI 61300-3-34 |
|
Pérdida de devolución |
≥ 60 dB (APC); ≥ 50 dB (UPC) |
≥30dB (UPC) |
CEI 61300-3-6 |
Geometría del extremo
|
Artículo |
UPC (Referencia: IEC 61755-3-1) |
APC (Ref: IEC 61755-3-2) |
|
Radio de curvatura (mm) |
10 a 25 |
5 a 12 |
|
Altura de la fibra (nm) |
-100 a 100 |
-100 a 100 |
|
Desplazamiento del ápice (μm) |
0 a 50 |
0 a 50 |
|
Ángulo APC (°) |
/ |
8° ±0.2° |
|
Error clave (°) |
/ |
0,2° máx. |
Geometría del extremo
|
Parámetro de férula |
IEC-61300--3-30 |
|||
|
Mínimo |
Máximo |
|||
|
República de China |
ROC-X: |
2000 mm |
∞ |
|
|
ROC-Y: |
50mm |
∞ |
||
|
ángulo |
Ángulo-X: |
-0.2° |
0.2° |
|
|
Ángulo-Y: |
ordenador personal |
-0.2° |
0.2° |
|
|
APC |
7.85° |
8.15° |
||
|
Altura de la fibra: |
1000nm |
3500nm |
||
|
Máx.DH.Todos: |
-300nm |
300nm |
||
|
DH.Adj: |
-300nm |
300nm |
||
|
Fibra DH.Ave: |
-300nm |
300nm |
||
|
Inmersión central: |
MM |
-200nm |
300nm |
|
|
SM |
N/A |
N/A |
||
|
Altura de la virola |
7,9 mm |
8,05 mm |
||
Calidad del extremo (SM)
|
Zona |
Rango (μm) |
Arañazos |
Defectos |
Referencia |
|
R: Núcleo |
0 a 25 |
Ninguno |
Ninguno |
CEI 61300-3-35:2015 |
|
B: Revestimiento |
25 a 115 |
Ninguno |
Ninguno |
|
|
C: Adhesivo |
115 a 135 |
Ninguno |
Ninguno |
|
|
D: Contacto |
135 a 250 |
Ninguno |
Ninguno |
|
|
E: Resto de la virola |
Ninguno |
Ninguno |
||
Calidad del extremo (MM)
|
Zona |
Rango (μm) |
Arañazos |
Defectos |
Referencia |
|
R: Núcleo |
0 a 65 |
Ninguno |
Ninguno |
CEI 61300-3-35:2015 |
|
B: Revestimiento |
65 a 115 |
Ninguno |
Ninguno |
|
|
C: Adhesivo |
115 a 135 |
Ninguno |
Ninguno |
|
|
D: Contacto |
135 a 250 |
Ninguno |
Ninguno |
|
|
E: Resto de la virola |
Ninguno |
Ninguno |
||
Características mecánicas
|
prueba |
Condiciones |
Referencia |
|
Resistencia |
500 apareamientos |
CEI 61300-2-2 |
|
Vibración |
Frecuencia: 10 a 55 Hz, Amplitud: 0,75 mm |
CEI 61300-2-1 |
|
Retención de cables |
400N (cable principal); 50N (parte del conector) |
CEI 61300-2-4 |
|
Fuerza del mecanismo de acoplamiento |
80N para cable de 2 a 3 mm |
CEI 61300-2-6 |
|
Torsión de cables |
15N para cable de 2 a 3 mm |
CEI 61300-2-5 |
|
otoño |
10 caídas, altura de caída de 1 m |
CEI 61300-2-12 |
|
Carga lateral estática |
1N por 1h (cable principal); 0.2N por 5min (parte ranchera) |
CEI 61300-2-42 |
|
frio |
-25°C, 96h de duración |
CEI 61300-2-17 |
|
Calor seco |
+70°C, 96h de duración |
CEI 61300-2-18 |
|
Cambio de temperatura |
-25°C a +70°C, 12 ciclos |
CEI 61300-2-22 |
|
Humedad |
+40°C al 93%, 96h de duración |
CEI 61300-2-19 |
