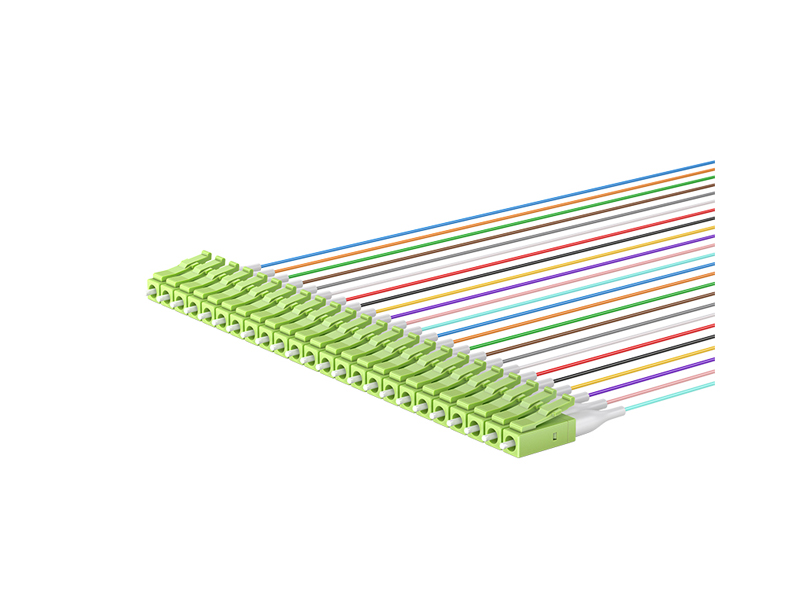

Características:
* Estructura interna compacta: utiliza fibras de amortiguación ajustada de 0,9 mm sin tubo de bifurcación exterior, lo que la hace ideal para la instalación dentro de cajas de módulos/casetes MPO.
* Eficiencia de cableado de alta densidad: elimina las voluminosas cubiertas exteriores, lo que ahorra espacio interno y permite un enrutamiento de cables más limpio en los módulos de fibra.
* Baja pérdida y rendimiento estable: el procesamiento de fibra de precisión garantiza una baja pérdida de inserción y un rendimiento óptico constante para una transmisión de alta velocidad.
* Fácil integración en módulos MPO: diseñado específicamente para paneles adaptadores/casetes MPO, lo que permite una rápida conexión de MPO a LC dentro de sistemas de cableado estructurado.

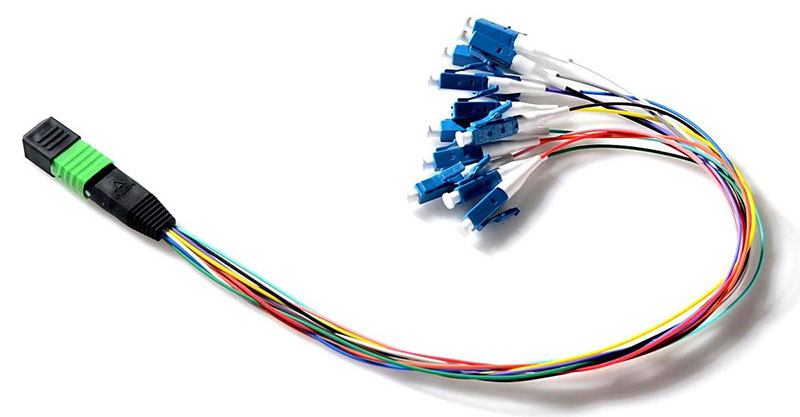

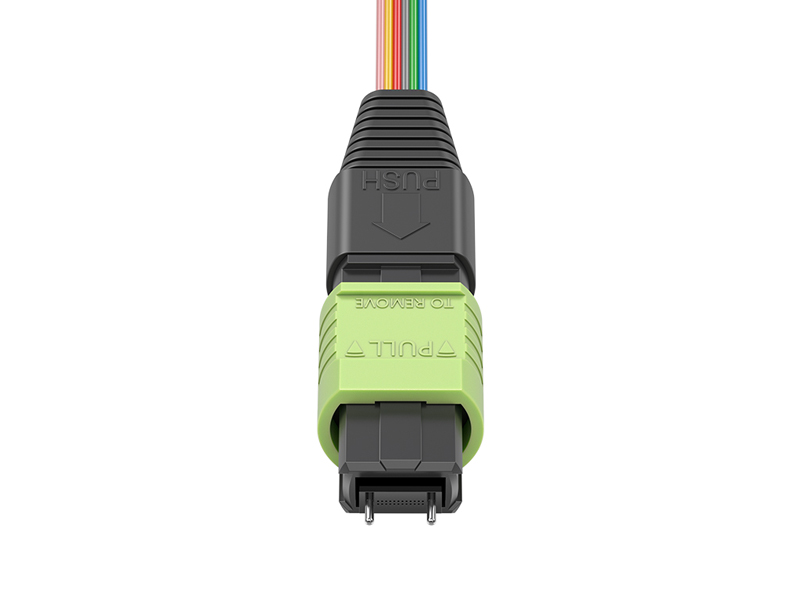

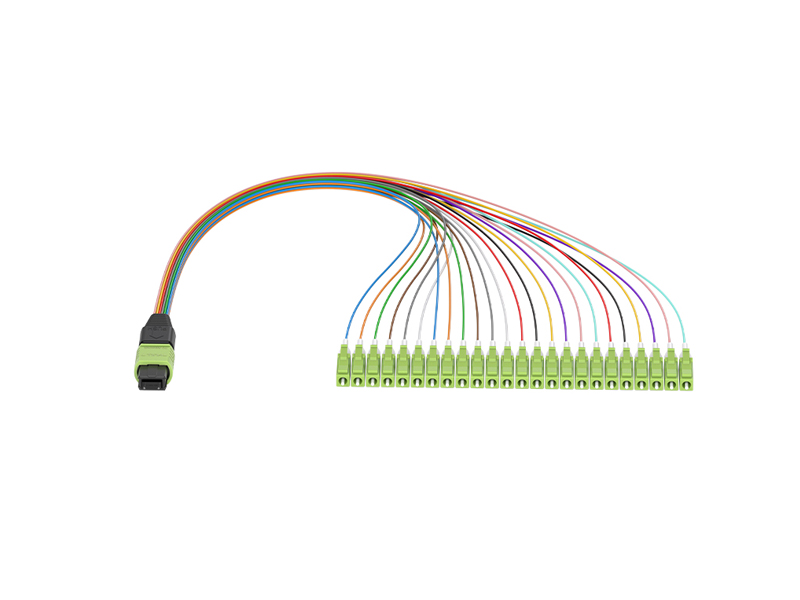

Especificación de cables de conexión en abanico MPO/MTP de 0,9 mm
Solicitud
1.Red de comunicación de datos. 2.Red de acceso al sistema óptico. 3. Canal de fibra de red de área de almacenamiento. 4.Arquitecturas de alta densidad.
Características
1.100% preterminado y probado en fábrica para garantizar el rendimiento de la transferencia. 2.Material de la cubierta del cable: LSZH, OFNR, OFNP disponibles.
Solución económica para terminación masiva de fibra.
Diseñado para aplicaciones SM y MM de baja pérdida y pérdida estándar 5. Opciones de cable redondo resistente, cable ovalado y cinta desnuda disponibles 6. Buena repetibilidad e intercambiabilidad

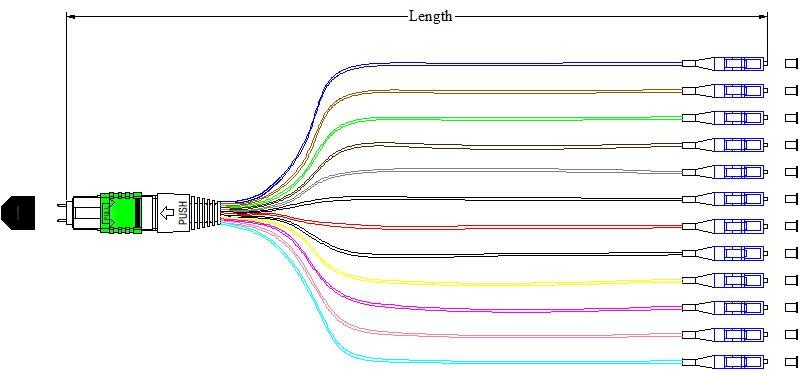

Diagramas dimensionales
1. Cables de arneses MPO/MTP
Fin1
Fin2
Versiones de cable de conexión
|
Requisito de tolerancia del puente |
|
|
Longitud total (L) （M） |
longitud de tolerancia (CM) |
|
0 |
+10/-0 |
|
20 |
+15/-0 |
|
L>40 |
+0,5%L/-0 |
Características ópticas de MPO y MTP
|
Artículo |
Parámetro |
Referencia |
|||
|
Modo único |
multimodo |
||||
|
Estándar |
Élite |
Estándar |
Élite |
||
|
Pérdida de inserción |
Típico≤0.30dB Máximo≤0,75 dB |
Típico≤0.15dB Máximo≤0.35dB |
Típico≤0.50dB Máximo≤0,25 dB |
Típico≤0.10dB Máximo≤0.35dB |
CEI 61300-3-34 |
|
Pérdida de devolución |
≥ 50 dB (ordenador personal) ≥ 60 dB (APC) |
≥ 55 dB (ordenador personal) ≥ 65 dB (APC) |
≥30dB(ordenador personal) |
≥30dB(ordenador personal) |
CEI 61300-3-6 |
Características ópticas LC/SC/FC/ST
|
Artículo |
Parámetro |
Referencia |
|
|
Modo único |
multimodo |
||
|
Pérdida de inserción |
Valor típico≤0,15 dB; Máximo≤0,30 |
Valor típico≤0,15 dB; Máximo≤0,30 |
CEI 61300-3-34 |
|
Pérdida de devolución |
≥ 60 dB (APC); ≥ 50 dB (UPC) |
≥30dB (UPC) |
CEI 61300-3-6 |
Geometría de cara final LC/SC/FC/ST
|
Artículo |
UPC (Referencia: IEC 61755-3-1) |
APC (Ref: IEC 61755-3-2) |
|
Radio de curvatura (mm) |
10 a 25 |
5 a 12 |
|
Altura de la fibra (nm) |
-100 a 100 |
-100 a 100 |
|
Desplazamiento del ápice (μm) |
0 a 50 |
0 a 50 |
|
Ángulo APC (°) |
/ |
8° ±0.2° |
|
Error clave (°) |
/ |
0,2° máx. |

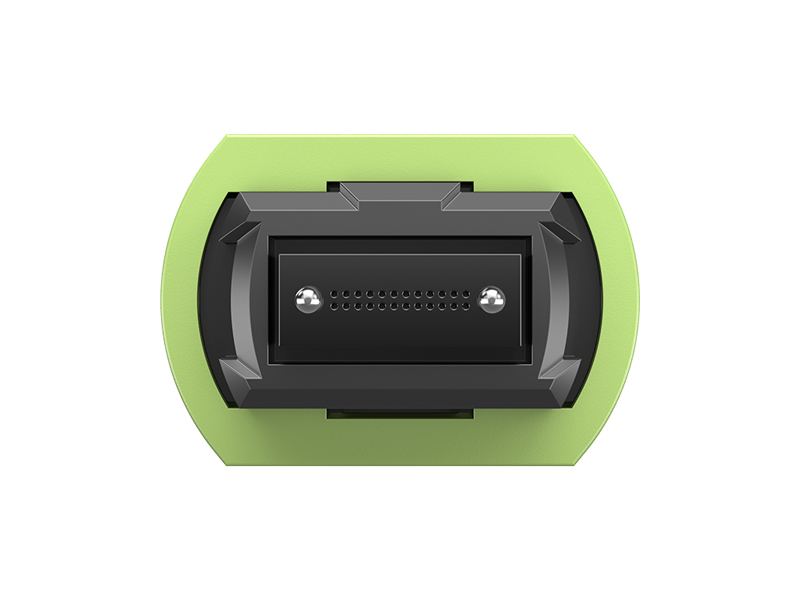

Geometría de cara final MPO y MTP
|
Parámetro de férula |
IEC-61300--3-30 |
|||
|
Mínimo |
Máximo |
|||
|
República de China |
ROC-X: |
2000 mm |
∞ |
|
|
ROC-Y: |
50mm |
∞ |
||
|
ángulo |
Ángulo-X: |
-0.2° |
0.2° |
|
|
Ángulo-Y: |
ordenador personal |
-0.2° |
0.2° |
|
|
APC |
7.85° |
8.15° |
||
|
Altura de la fibra: |
1000nm |
3500nm |
||
|
Máx.DH.Todos: |
-300nm |
300nm |
||
|
DH.Adj: |
-300nm |
300nm |
||
|
Fibra DH.Ave: |
-300nm |
300nm |
||
|
Inmersión central: |
MM |
-200nm |
300nm |
|
|
SM |
N/A |
N/A |
||
|
Altura de la virola |
7,9 mm |
8,05 mm |
||
Calidad del extremo (SM)
|
Zona |
Rango (μm) |
Arañazos |
Defectos |
Referencia |
|
R: Núcleo |
0 a 25 |
Ninguno |
Ninguno |
CEI 61300-3-35:2015 |
|
B: Revestimiento |
25 a 115 |
Ninguno |
Ninguno |
|
|
C: Adhesivo |
115 a 135 |
Ninguno |
Ninguno |
|
|
D: Contacto |
135 a 250 |
Ninguno |
Ninguno |
|
|
E: Resto de la virola |
Ninguno |
Ninguno |
||
Calidad del extremo (MM)
|
Zona |
Rango (μm) |
Arañazos |
Defectos |
Referencia |
|
R: Núcleo |
0 a 65 |
Ninguno |
Ninguno |
CEI 61300-3-35:2015 |
|
B: Revestimiento |
65 a 115 |
Ninguno |
Ninguno |
|
|
C: Adhesivo |
115 a 135 |
Ninguno |
Ninguno |
|
|
D: Contacto |
135 a 250 |
Ninguno |
Ninguno |
|
|
E: Resto de la virola |
Ninguno |
Ninguno |
||
Características mecánicas
|
prueba |
Condiciones |
Referencia |
|
Resistencia |
500 apareamientos |
CEI 61300-2-2 |
|
Vibración |
Frecuencia: 10 a 55 Hz, Amplitud: 0,75 mm |
CEI 61300-2-1 |
|
Retención de cables |
400N (cable principal); 50N (parte del conector) |
CEI 61300-2-4 |
|
Fuerza del mecanismo de acoplamiento |
80N para cable de 2 a 3 mm |
CEI 61300-2-6 |
|
Torsión de cables |
15N para cable de 2 a 3 mm |
CEI 61300-2-5 |
|
otoño |
10 caídas, altura de caída de 1 m |
CEI 61300-2-12 |
|
Carga lateral estática |
1N por 1h (cable principal); 0.2N por 5min (parte ranchera) |
CEI 61300-2-42 |
|
frio |
-25°C, 96h de duración |
CEI 61300-2-17 |
|
Calor seco |
+70°C, 96h de duración |
CEI 61300-2-18 |
|
Cambio de temperatura |
-25°C a +70°C, 12 ciclos |
CEI 61300-2-22 |
|
Humedad |
+40°C al 93%, 96h de duración |
CEI 61300-2-19 |
