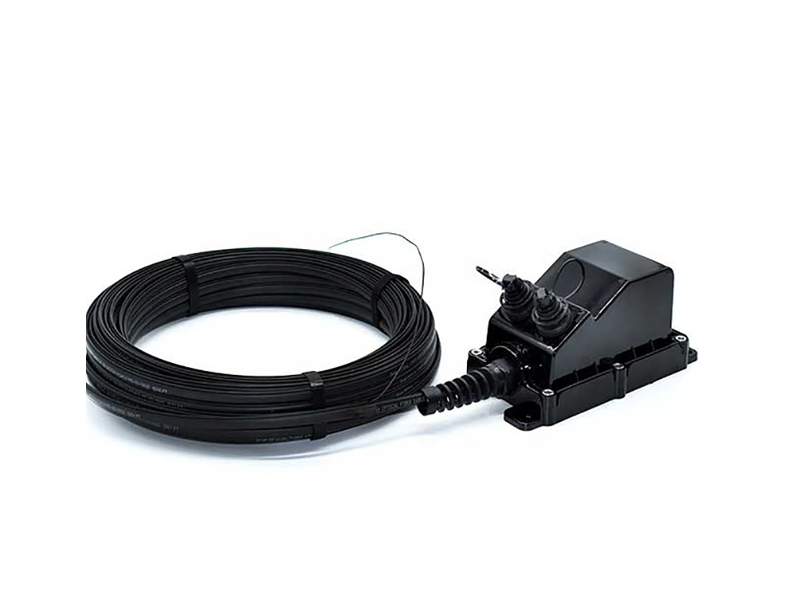

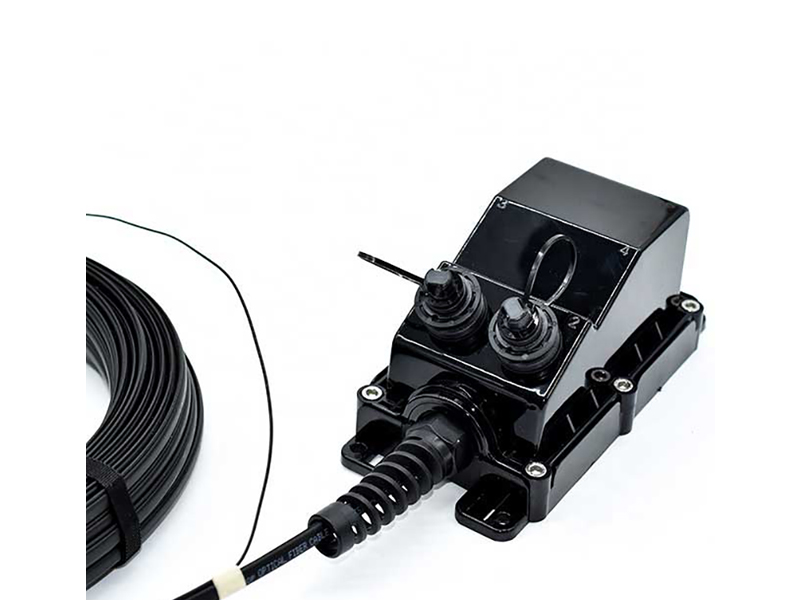

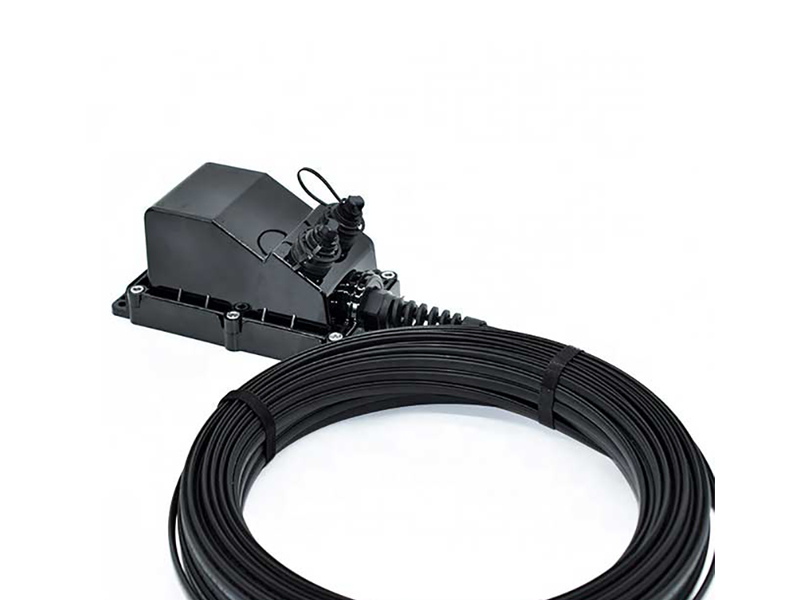

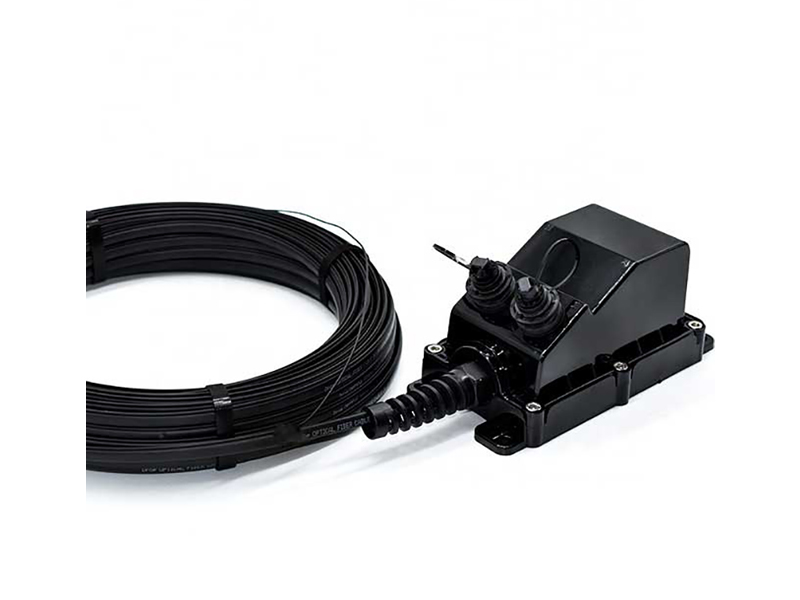

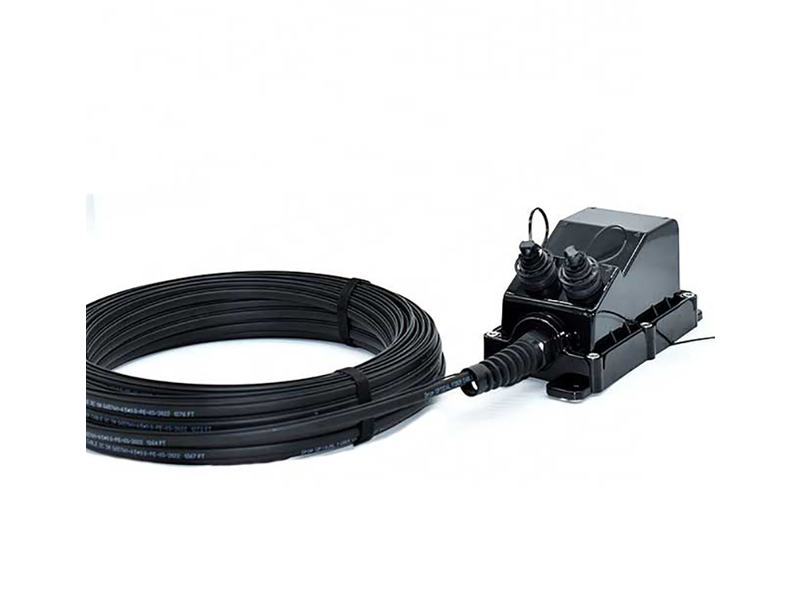

La terminal de servicio multipuerto (MST) está diseñada para implementaciones FTTH y FTTx rápidas y confiables. Preterminado de fábrica con adaptadores reforzados, elimina la necesidad de empalmes en campo y garantiza un rendimiento estable. Con protección a prueba de agua IP68 y opciones de montaje flexibles, es adecuado para uso en exteriores en postes, cordones, pedestales o orificios de registro. Disponible en 2 a 12 puertos, ofrece una verdadera solución plug-and-play para la expansión de la red de fibra.
Cierre de terminal multiservicio (MST)
Descripción
La terminal de servicios múltiples incorpora adaptadores reforzados y es totalmente compatible con OptiTap. Al permitir implementaciones rápidas en torre y FTTH, los MST tienen clasificación IP68 para soportar completamente los rigores de la implementación en exteriores en todos los entornos. Cada MST viene con un soporte de fácil implementación que permite el montaje en pared o en poste.
Características
u Cada caja se puede ensamblar completamente para reducir la necesidad de abrir y abrir el campo en el campo.
u Los conectores reforzados están terminados de fábrica y sellados ambientalmente para su uso en implementaciones de cables de acometida óptica.
u Los puertos adaptadores plug-and-play garantizan una instalación rápida del cable en la sección de acceso exterior a la planta de la red.
u Las terminales de servicio multipuerto incorporan tecnología de conector reforzado que está diseñada para soportar el duro entorno exterior de la planta.
u Conectores de alto rendimiento, alta calidad y clasificación IP68 terminados en fábrica.

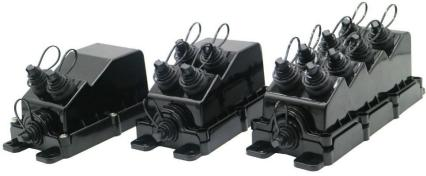

u Elección flexible de puertos: 2, 4, 6, 8 terminales disponibles.
u Tipo de soporte de montaje que permite una amplia gama de opciones de montaje.
Especificación
|
Puerto |
2, 4, 5, 6, 8, 12 |
|
Tipo de producto |
Terminal de acceso |
|
Tasa de IP |
IP68 |
|
Componentes compatibles |
RoHS |
|
Temperatura de funcionamiento |
-40 a +85 ℃ |
|
Adaptador |
OptiTap SC, OptiTap LC dúplex, OptiTap MPO |
|
Entrada |
Prensaestopas o adaptador OptiTap |
|
Cable de alimentación |
1, 2, 4, 6, 8 núcleos para opciones |
|
Longitud del cable de alimentación |
Personalizado |
|
Tipo de trozo |
Cola corta |
|
Método de montaje |
Agujero de mano, Pedestal, Poste, Hebra, Aéreo |
|
Tipo de cable |
Cable de bajada plano |
|
Tamaño del cable |
3,0x4,5 mm; 4x7mm; 4.5x8. 1 mm; 4,5x9,8mm |
|
Cantidad de cables |
1 |
|
Longitud del trozo de cable |
50 metros para personalizar |
|
Atenuación, máxima |
0,30 dB/km a 1550 nm | 0,40 dB/km a 1310 nm |
|
Directividad, mínima |
60 dB |
|
Rango de longitud de onda |
1260-1635 nm |
|
Inserción Pérdida, Terminal Conector, máx. |
0,4 dB |
|
Pérdida de retorno, conector, mínimo |
65dB |
|
Artículo |
Dimensión |
|
2Puerto |
210x111x78mm |
|
4Puerto |
210x111x78mm |
|
6Puerto |
210x111x78mm o 282x111x77,5mm |
|
8Puerto |
282x111x77,5mm |
Dibujo de caja técnica

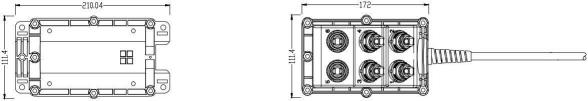

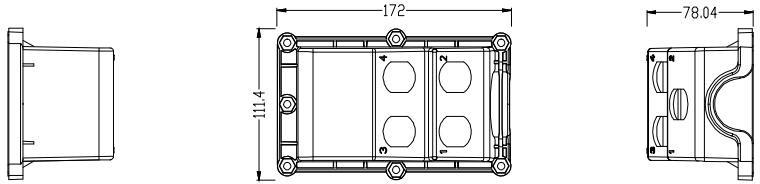

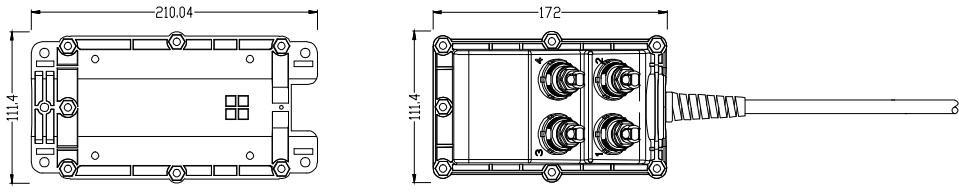

Dibujo de 4 puertos

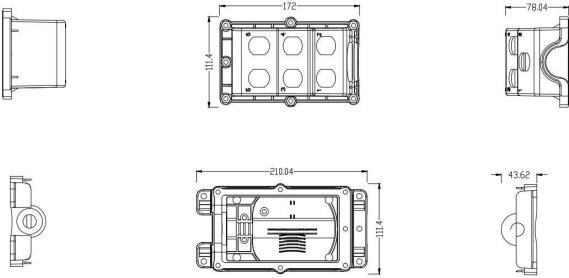

Dibujo de 6 puertos

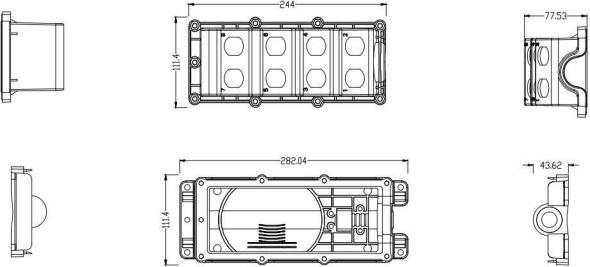

Dibujo de 8 puertos
Prueba de estanqueidad al aire

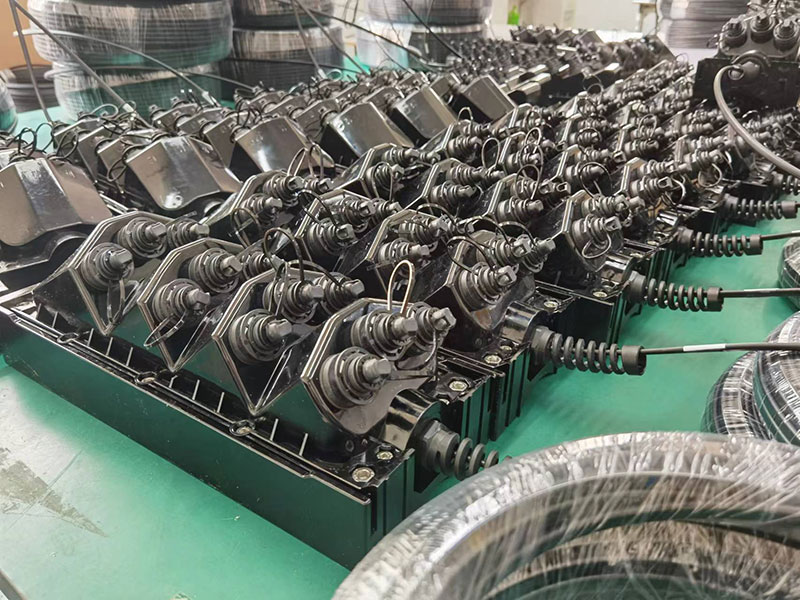

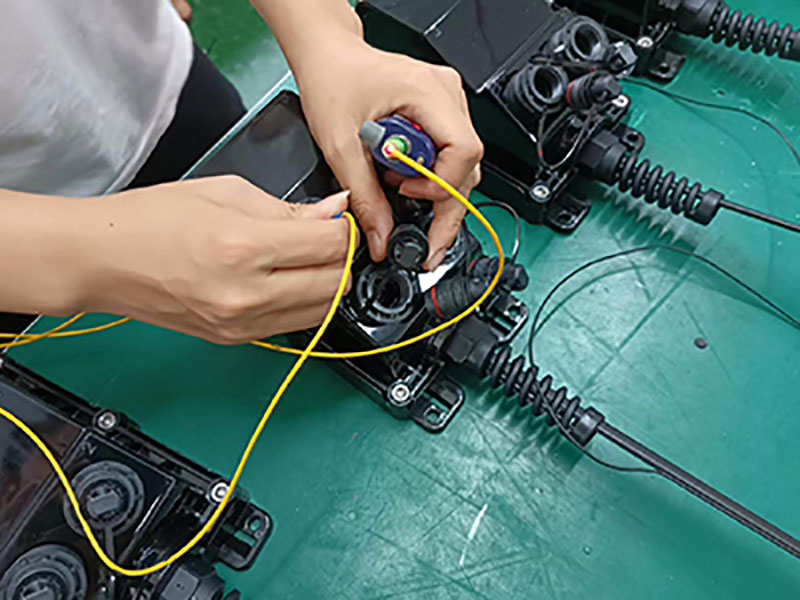

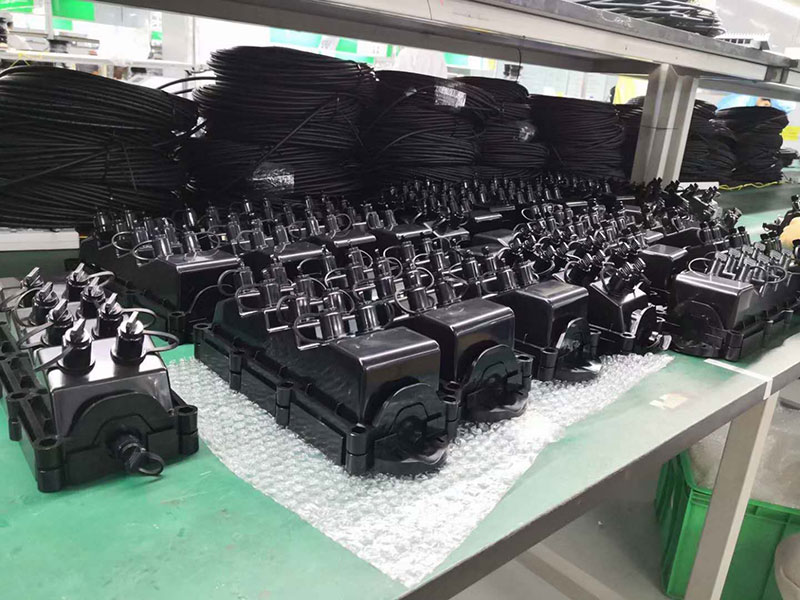

La terminal de servicio multipuerto (MST) está completamente ensamblada y sellada en fábrica. Cada caja de terminales de fibra óptica MST se somete a una prueba de estanqueidad para determinar si cumple con la clasificación IP68. Determinar el rendimiento de sellado de las cajas de terminales de fibra óptica MST mediante la detección de valores de fuga de aire es un método de prueba rápido y eficiente. Todas las cajas de terminales de fibra óptica MST de Alteoptic se prueban al 100 % en cuanto a su rendimiento de sellado.
Método de prueba:
7 días, altura de agua de 1,3 metros
Sin intrusión de agua
Prueba de congelación y descongelación
Para verificar la confiabilidad a largo plazo en entornos de implementación subterránea, se probaron Alteoptic MST y conjuntos de cables de acometida reforzados bajo repetidas condiciones de congelación y descongelación de acuerdo con GR-771-Core 5.4.4.1. Después de 10 ciclos a -5°C en condiciones húmedas, los productos no mostraron intrusión de agua y mantuvieron un rendimiento óptico estable con una variación de la pérdida de inserción dentro de 0,05 dB. Esto demuestra una excelente integridad de sellado y una transmisión de señal confiable en aplicaciones invernales duras, como pozos de registro, pozos de registro y bóvedas.
Descripción general de PEI (polieterimida):
PEI (polieterimida) tiene excelentes propiedades mecánicas, propiedades de aislamiento eléctrico, resistencia a la radiación, resistencia a altas y bajas temperaturas y resistencia al desgaste, y puede pasar a través de microondas. PEl tiene excelentes propiedades mecánicas a altas temperaturas y resistencia al desgaste, por lo que puede usarse en la fabricación de piezas de válvulas de dirección para tuberías de transmisión de agua. Debido a su alta resistencia, flexibilidad y resistencia al calor, PEl es un excelente material formador de película y recubrimiento que puede formar recubrimientos y películas adecuados para la industria electrónica. El rango de temperatura de trabajo continuo es grande (-200--170 ℃ trabajo a largo plazo), la temperatura de transición vítrea y la temperatura de desnaturalización térmica son cercanas, el punto de fusión de hasta 330 ℃ en temperaturas bajas/altas aún mantiene una alta resistencia mecánica, alta dureza, alta resistencia a la fluencia, buena tenacidad, excelente resistencia a la precipitación (adecuado para uso en salas de esterilización y desinfección con vapor); No es fácil criar bacterias, que a menudo se utilizan en la industria de procesamiento de alimentos con alta resistencia a la radiación, pueden pasar a través de luz infrarroja y radiación de microondas; Buen aislamiento eléctrico, buen rendimiento de galvanoplastia. Amplio rango de temperatura (-200--170 ℃) para mantener una constante dieléctrica estable y el factor de pérdida no puede pasar la prueba de soldadura por reflujo SMT.
