Introducción a FiberHub®
FibraHub®es una nueva solución económica distribuida en fibra para uso exterior. Compara productos tradicionales, FiberHub®Es fácil de operar y tiene alta compatibilidad. Se puede utilizar para montaje en pared, instalación aérea o instalación en poste de sujeción, según las diferentes situaciones. FibraHub®No solo se utiliza en el campo FTTH, sino también en FTTA u otros campos de entornos hostiles.
Especificación
| Dimensiones LxAnxAl | 365x137x90mm (Sin tapa) / 375x142x120mm (Con tapa) |
| Protección de ingreso | IP67 |
| Rango de temperatura | -40 a +80°C |
| Miembro de resistencia del cable | Blindados o no blindados |
| Tipo de cable | Híbrido o no híbrido |
| Cable redondo diámetro exterior | 5,0 mm a 14 mm |
| Dimensión del cable plano | 4,6x8,9mm |
| Material de la cubierta del cable | LSZH, PE o TPU |
| Radio de curvatura | 20D |
| Resistencia al aplastamiento del cable | 200N/cm a largo plazo |
| Resistencia a la tracción | 1200N a largo plazo |
| resistencia a los rayos ultravioleta | ISO 4892-3 |
| Clasificación de protección contra incendios | UL94-V0 |
| Número de PLC | 1 a 2 piezas |
| Número de funda de protección de fusión | 1 a 24 piezas |
Información del pedido
| ADAPTADOR | PUERTOS | MODO | CABLE | TIPO DE CABLE | SOCIEDAD ANÓNIMA | MANGA DE FUSIÓN | TERMINADOR | MÉTODO DE INSTALACIÓN |
| MiniSC(1F) | 6 | Modo único, G652D | 1F | Blindado redondo | Con PLC | Con funda de fusión | SC endurecido | Montaje en pared |
| SC endurecido (1F) | 8 | Modo único, G657A2 | 2F | Redondo no blindado | Sin PLC | Sin funda de fusión | ODVA | Aéreo |
| ODVA(1F y 2F) | 12 | Modo múltiple, 50/125 | 4F | Departamento | AARC | sujeción del poste | ||
| PTLC(2F) | Modo múltiple, 62,5/125 | 8F | Híbrido redondo | PTL | ||||
| AARC(2F y 4F) | Personalizado | PTMPO | ||||||
| Toma de corriente 3P | N / A |
Observación: Longitudes según las necesidades del cliente.
Aplicación FiberHub®
1. Campo FTTH

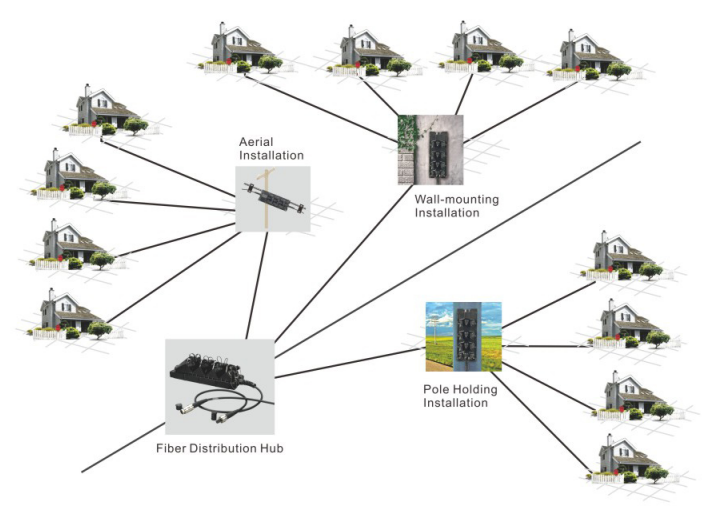

La solución tradicional utiliza ONU o FDH (Unidad de red óptica/Centro de distribución de fibra), cuando el cable óptico troncal llega al exterior de mansiones y villas.
FibraHub®Puede reemplazar ONU o FDH porque tiene función de distribución de fibra. En el interior, se pueden fijar 2-4 piezas 1*8 o 116 PLC, y se pueden colocar 24 piezas de fundas protectoras de empalme de fibra.
Después de acoplarlo con el conector impermeable preensamblado 1-4BF IP67, FiberHub®Puede conectar cada mansión y villa o silo de bajo voltaje directamente. Se puede fijar en el exterior de mansiones y villas, o sujetar la instalación en postes.
FibraHub®Puede reducir la pérdida de señal a través de menos nodos de conexión. Para FiberHub premontado en fábrica®. No es necesario un operador altamente calificado debido a que no hay operación de empalme de fibra. La eficiencia de la instalación se puede aumentar en un 40%.
2. Campo del FTTA

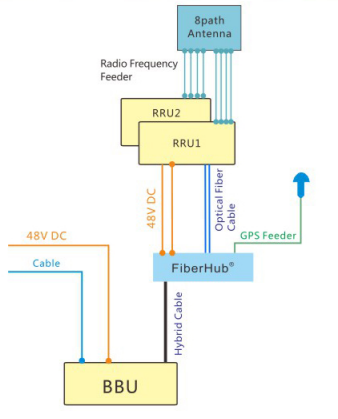

Tradicionalmente, la unidad de radio remota (RRU) y la unidad de banda base del edificio (BBU) conectadas mediante un cable de fibra óptica formaban una topología de red en estrella. Cada RRU necesita un enlace de cable exterior dúplex a BBU. La instalación necesitará más tiempo y el coste será elevado.
FibraHub®funciona como un cuadro de Agregación/Demark, vincula RRU y BBU juntos. De BBU a FiberHub®, solo necesita un cable híbrido multifibra. Entonces FiberHub®divida las fibras a cada RRU a través de conjuntos de cables impermeables preensamblados IP67. RRU puede obtener energía a través del conector de alimentación ensamblado en FiberHub®
3. Conexión del cable troncal
El cable troncal debe soldarse por fusión con frecuencia debido a que la longitud de cada cable del tambor es limitada. Por lo tanto, el punto de conexión es débil y debe protegerse muy bien.
Cuando el cable troncal ingresa a FiberHub®. Se sellará y fijará mediante un prensaestopas a prueba de torsión (tipo plástico o metal). Para cables de 5 mm a 14 mm de diámetro, FiberHub®Tiene diferentes accesorios para encajar. El prensaestopas de torsión puede liberar tensión cuando el cable troncal se dobla y proteger la fibra para evitar que se rompa. Dentro del FiberHub®El cable principal y el elemento de resistencia se fijaron mediante sujetadores, lo que garantiza que la caja pueda soportar una fuerza de tracción de 1200 N a largo plazo.
La funda de protección de empalme (máx. 24 piezas) y el PLC (máx. 2 piezas) se pueden fijar en el cuerpo, lo que hace que FiberHub®Fibra dividida muy fácil. Diseño antideslizante en la carcasa base, lo que garantiza que FiberHub®sujeta firmemente el cable/poste.
4. Prospección o Comunicación Militar
El cable se reproducirá con frecuencia durante la prospección o la comunicación militar. El conector y el cable normales no pueden soportar tirones y reutilizaciones frecuentes y de alta resistencia. Dentro del FiberHub®El cable blindado y el elemento de resistencia se fijaron mediante sujetadores, lo que garantiza que la caja pueda soportar una fuerza de tracción de 1200 N a largo plazo. Es muy adecuado para uso en campo, especialmente en comunicaciones en red en estrella. El material de alta resistencia y el diseño de la interfaz de arco garantizan que FiberHub®Funciona de forma anormal cuando sufre golpes.
Características y beneficios
1. Alta compatibilidad: se puede ensamblar ODVA, Hconn (compatible con OptiTap), Mini sc, AARC, PTLC, PTMPO o adaptador de corriente.
2. Sellado de fábrica o montaje en campo
3. Lo suficientemente fuerte: trabajando con una fuerza de tracción de 1200 N a largo plazo*De 2 a 12 puertos para
4. Conectores resistentes de fibra única o múltiple
5. Disponible con PLC o manguito de empalme para división de fibra.
6. Clasificación de impermeabilidad IP67

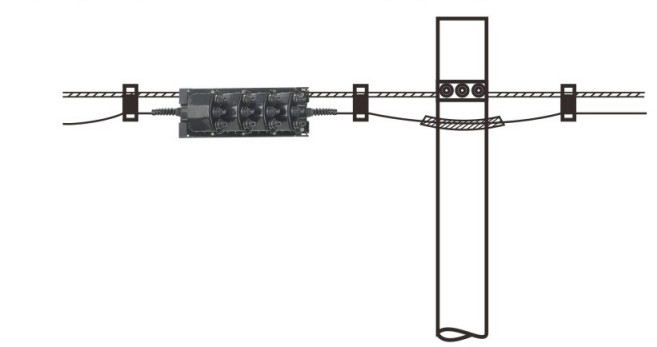

7. Montaje en pared, instalación aérea o instalación en poste de sujeción
8. La superficie y la altura del ángulo reducido garantizan que ningún conector interfiera durante el funcionamiento
9. Cumplir con el estándar IEC 61753-1
10. Rentable: ahorre un 40 % del tiempo de funcionamiento
