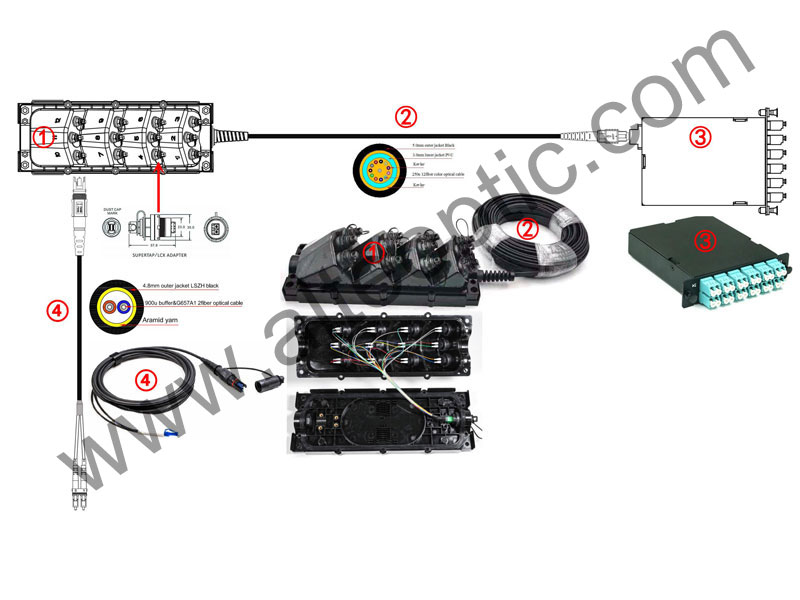

La terminal de servicio multipuerto (MST) está diseñada para implementaciones FTTH y FTTx rápidas y confiables. Preterminado de fábrica con adaptadores reforzados, elimina la necesidad de empalmes en campo y garantiza un rendimiento estable. Con protección a prueba de agua IP68 y opciones de montaje flexibles, es adecuado para uso en exteriores en postes, cordones, pedestales o orificios de registro. Disponible en 2 a 12 puertos, ofrece una verdadera solución plug-and-play para la expansión de la red de fibra.

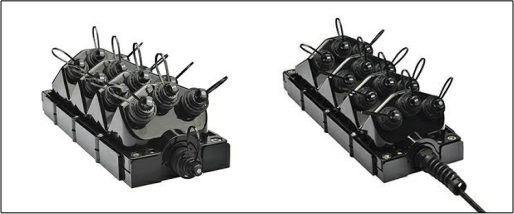

Cierre de terminal multiservicio (MST)
Descripción

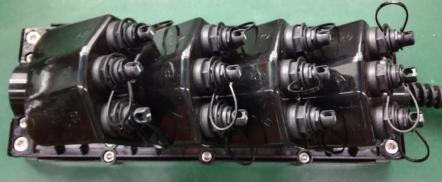

El terminal multiservicio de 12 puertos incorpora adaptadores reforzados y es totalmente compatible con OptiTap. Al permitir implementaciones rápidas en torre y FTTH, los MST tienen una clasificación IP68 para soportar completamente los rigores de la implementación al aire libre en todos los entornos. Cada MST viene con un soporte de fácil implementación que permite el montaje en pared o en poste.
Características
u Cada caja se puede ensamblar completamente para reducir la necesidad de abrir y abrir el campo en el campo.
u Los conectores reforzados están terminados de fábrica y sellados ambientalmente para su uso en implementaciones de cables ópticos.
u Los puertos adaptadores plug-and-play garantizan una rápida instalación del cable en la sección de acceso exterior a la planta de la red.
u Las terminales de servicio multipuerto incorporan tecnología de conector reforzado que está diseñada para resistir el entorno exterior resistente de la planta.
u Conectores terminados de fábrica con clasificación IP68, de alta calidad y alto rendimiento.

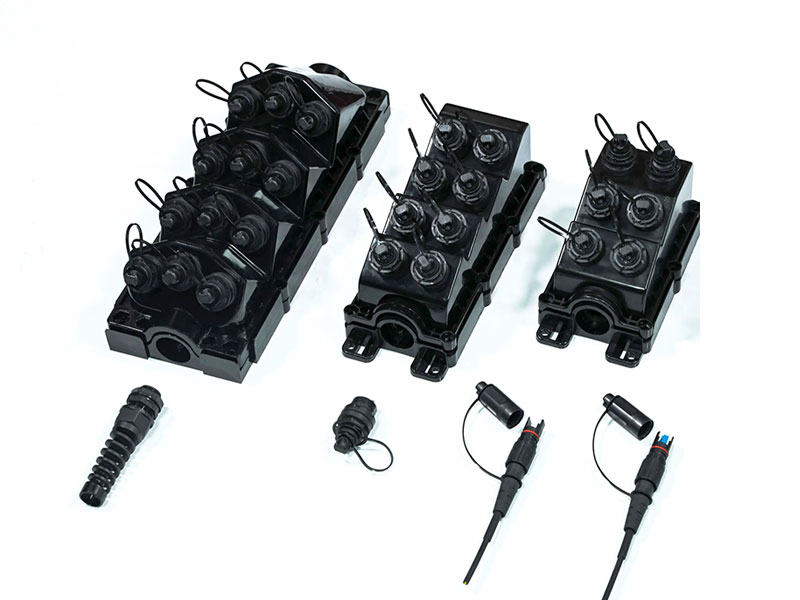

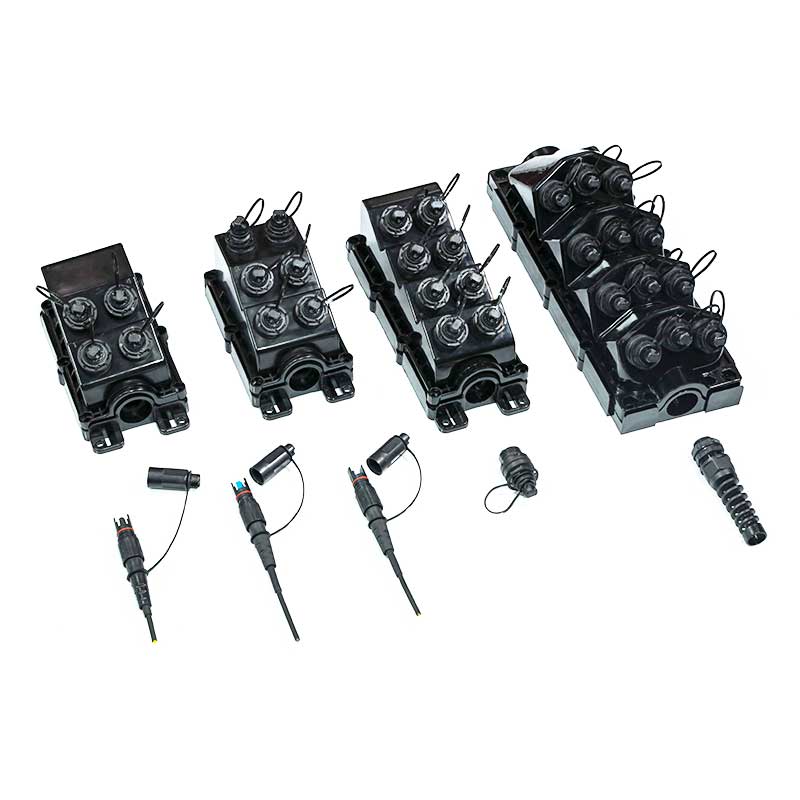

u Elección flexible de puertos: hay disponibles terminales de 4, 6, 8 y 12 puertos.
u Tipo de soporte de montaje que permite una amplia gama de opciones de montaje.
Especificación
|
Puerto |
4, 6, 8, 12 |
|
Tipo de producto |
Terminal de acceso |
|
Dimensión |
365x135mm (Base 374x143mm) |
|
Tasa de IP |
IP68 |
|
Componentes compatibles |
RoHS |
|
Temperatura de funcionamiento |
-40 a +85 ℃ |
|
Adaptador |
OptiTap SC, OptiTap LC dúplex |
|
Entrada |
Prensaestopas o adaptador OptiTap |
|
Cable de alimentación |
1, 4, 6, 8, 12 núcleos para opciones |
|
Tipo de trozo |
Cola corta |
|
Método de montaje |
Agujero de mano, pedestal, poste, hilo, antena |
Especificación del cable
|
Tipo de cable |
Cable de bajada plano de tubo suelto plano |
|
Tamaño del cable |
3,0x4,5 mm; 4x7mm; 4.5x8. 1 mm; 4,5x9,8mm |
|
Cantidad de cables |
1 |
|
Longitud del trozo de cable |
50 metros a personalizado |
|
Atenuación, máxima |
0,30 dB/km @ 1550 nm | 0,40 dB/km a 1310 nm |
|
Directividad, mínimo |
60 dB |
|
Rango de longitud de onda |
1260-1635 nm |
|
Pérdida de inserción, conector de terminal, máx. |
0,4 dB |
|
Pérdida de retorno, conector, mínima |
65dB |

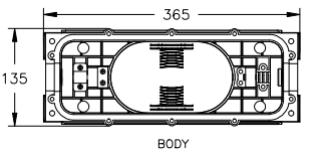

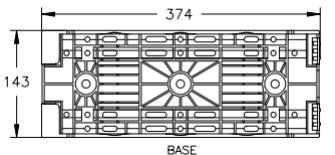

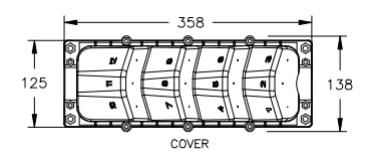

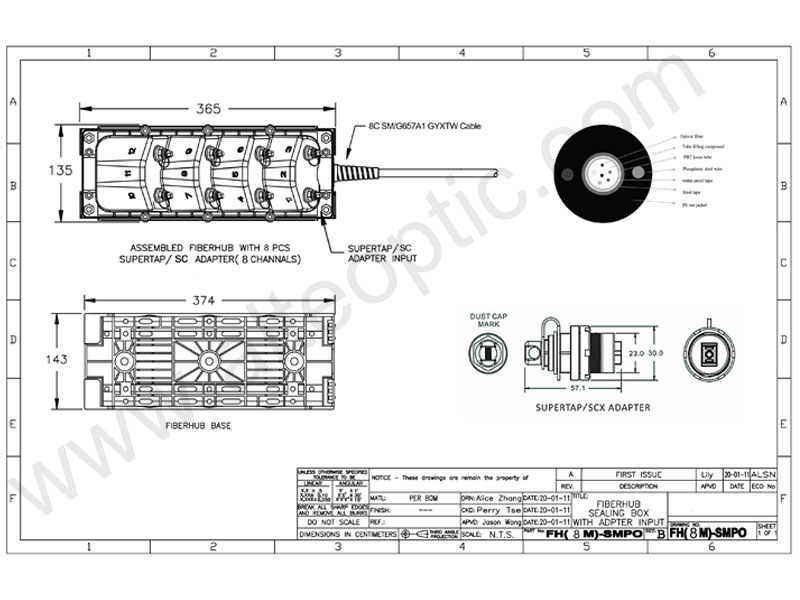

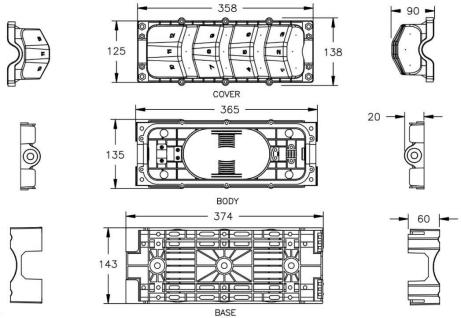

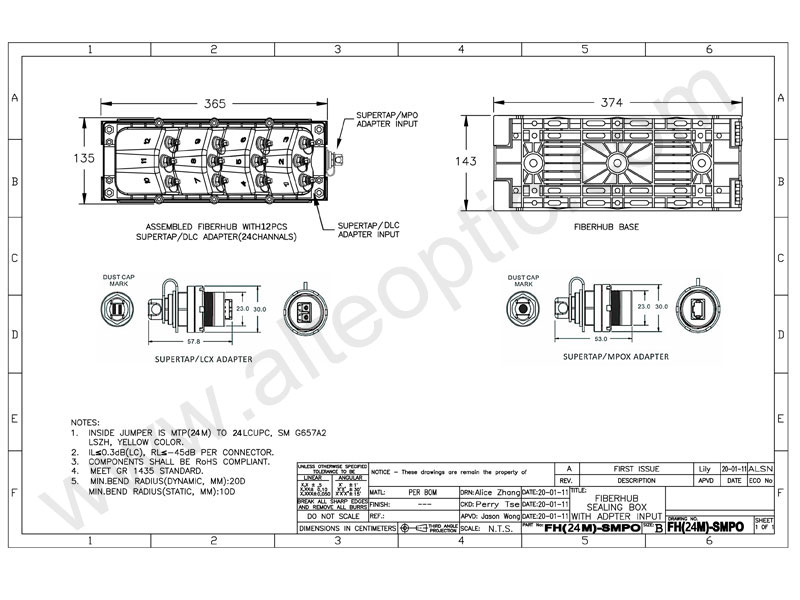

Dibujo de caja técnica

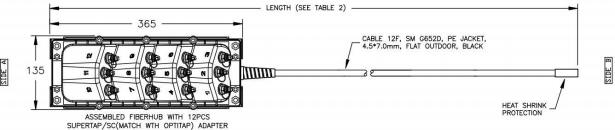

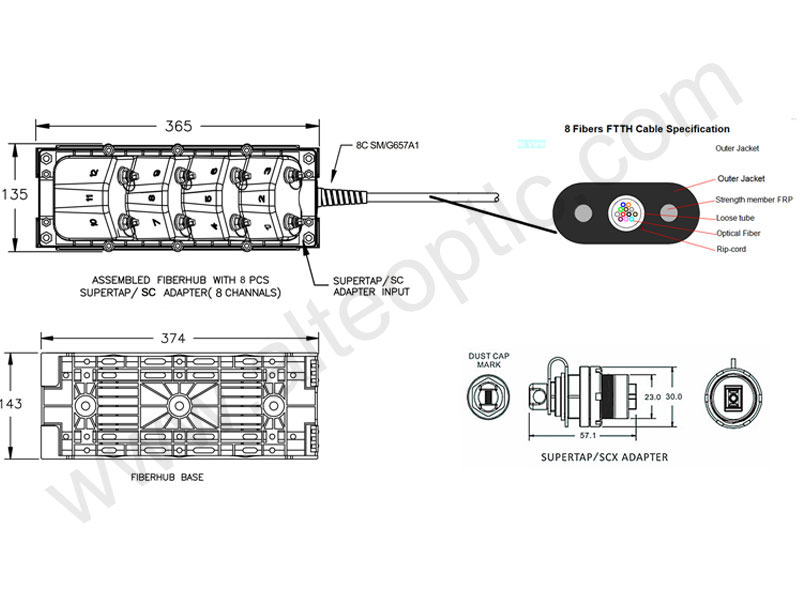

MST técnico con dibujo de cola de alimentación

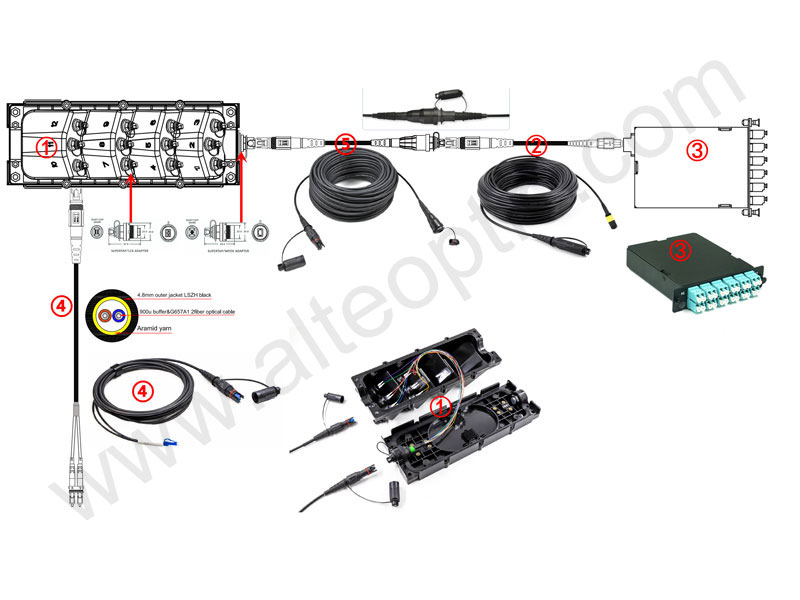

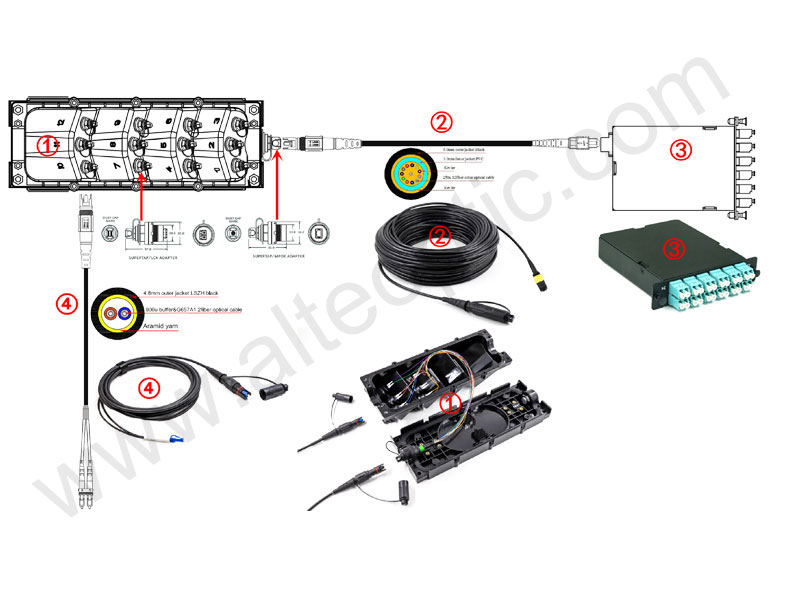

Más opciones
CAJA MST de 6 puertos
Entrada del adaptador OptiTap 1x2 FBT y divisor híbrido 1x4 cargado
Entrada OptiTap MPO de 12 quilates 6 salidas dúplex OptiTap LC

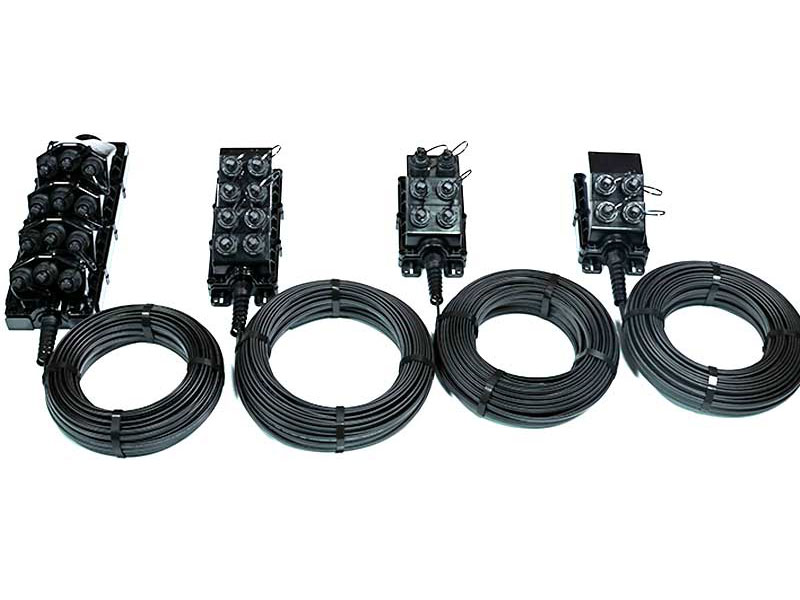

Caja de terminales multiservicio de 12 puertos con cable flexible de alimentación plano
INSTRUCCIONES DE TRABAJO DE MONTAJE/DESMONTAJE DE FIBERHUB®

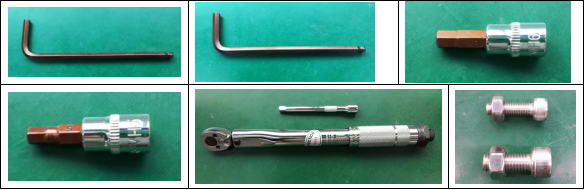

1.HERRAMIENTAS
1). llave allen de 5 mm
2). llave allen de 6mm
3). Adaptador de llave Allen de 5 mm
4). Adaptador de llave Allen de 6 mm
5).Llave dinamométrica de boca abierta
6).Tornillo y tuerca de 5 mm (10 piezas), tornillo y tuerca de 6 mm (4 piezas)
2. COMPONENTES de FiberHub:
|
|
|
|
|
|
3. PREPARAR LOS COMPONENTES:

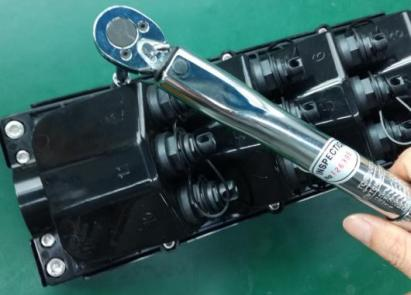

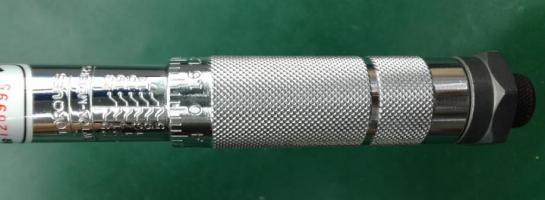

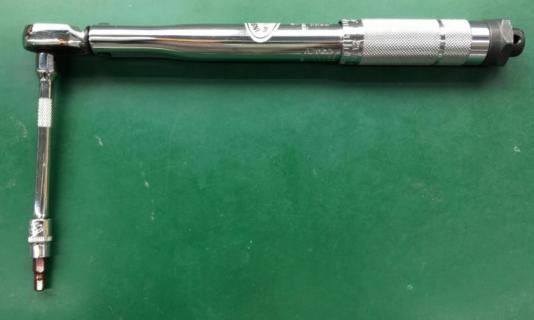

3.1 Ensamble el adaptador de llave Allen de 5 mm o 6 mm en una llave dinamométrica de boca.

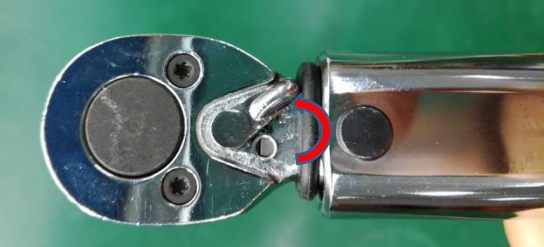

3.2 Gire la manija de ajuste girándola en el sentido de las agujas del reloj para establecer el torque (4,5-5 Nm).

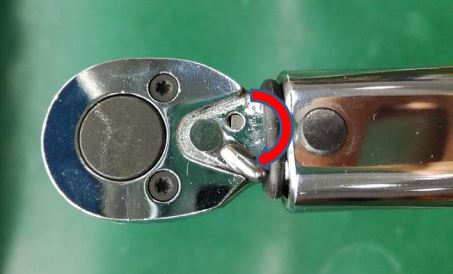

3.3 Gire la válvula en la siguiente ubicación.
4. Ensamblaje del FiberHub

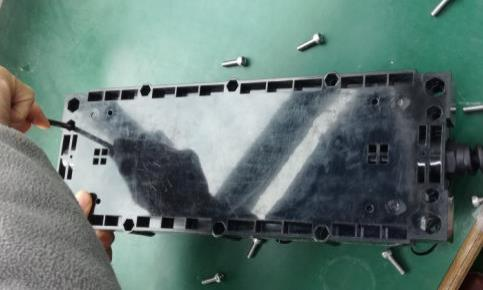

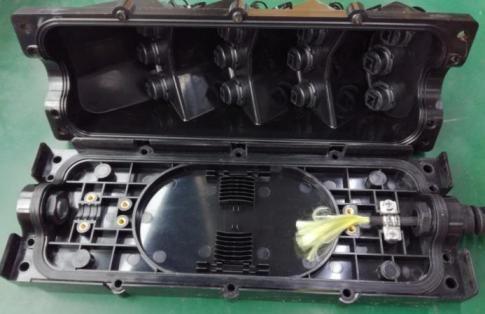

4.1 Después de ensamblar el adaptador, fije el cable entrante, vincule el conector y el adaptador y luego cubra la cubierta del cuerpo.
4.2 Primero coloque 10 tornillos de 5 mm y 4 tornillos de 6 mm en el orificio de montaje.

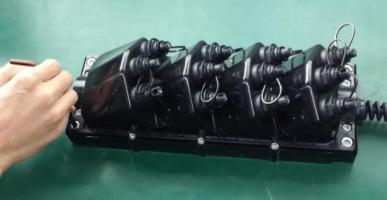

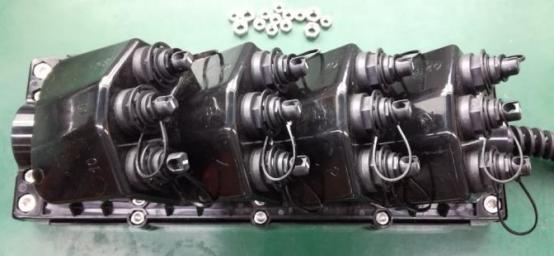

4.3 Utilice el dedo para colocar la tuerca en el orificio de montaje y ensamble con una llave Allen de 5 mm y 6 mm.
Observación: Utilice únicamente la llave Allen del lado derecho. No se puede utilizar la llave Allen del lado izquierdo debido a que el momento de fuerza es grande y la fuerza no está controlada.
Cuando apriete el tornillo, gírelo 2 o 3 veces una por una. ¡No se puede atornillar una vez! Deje de apretar el tornillo si le resulta difícil girarlo.

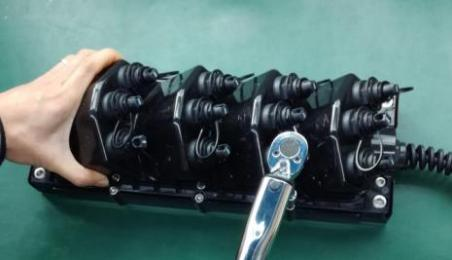

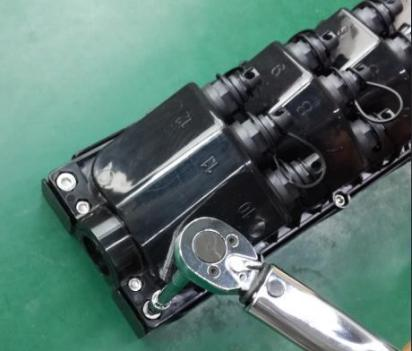

4.4 Cambie a una llave dinamométrica de boca abierta para apretar los tornillos uno por uno. Deje de apretar hasta que salga un "clic" de la llave dinamométrica de boca abierta.
5. Desmontaje del FiberHub
5.1 Gire la válvula en la siguiente ubicación
5.2 Utilice una llave dinamométrica de boca para apretar los tornillos uno por uno.
Observación: Cuando afloje el tornillo, gírelo 1 o 2 veces una por una. Deje de aflojarse después de 2 o 3 ciclos.
¡No se puede aflojar un tornillo por completo una vez! Aflojar un tornillo una vez por completo puede hacer que sea difícil aflojar el otro tornillo debido a una fuerza desigual.
5.3 Utilice una llave Allen para aflojar los tornillos uno por uno hasta que salga la tuerca.
5.4 Dé la vuelta al FiberHub después de que salgan todas las tuercas. Luego, utilice una llave Allen para sacar el tornillo de los orificios de montaje. Dale la vuelta a FiberHub y ábrelo.
