Soluciones de cajas de fibra óptica Alteoptic que preparamos para un proyecto de telecomunicaciones español
2026-08-13
Compartir:
Resumen
Los proyectos de telecomunicaciones rara vez necesitan un solo tipo de caja de fibra. Un solo despliegue puede requerir cajas de terminales para la última milla, cierres de empalme de alta capacidad para conexiones troncales y gabinetes sellados para puntos de distribución exteriores. Si las configuraciones no coinciden con el diseño de la red, los equipos de instalación pierden horas en el sitio. Abren una caja y descubren que falta el divisor, que los pigtails son demasiado cortos o que el tipo de adaptador es incorrecto. Estos pequeños desajustes retrasan todo el proyecto. Esto lo evitamos preparando muestras que coincidan exactamente con los requisitos del cliente antes de que comience la producción por lotes.
Preparamos cinco configuraciones diferentes de caja de fibra óptica para un proyecto de telecomunicaciones español: una caja de terminales de 16 puertos con pigtails precargados, un cierre de empalme de domo de 288 núcleos, una caja de terminales sellada de 8 puertos con un divisor de 1x8 integrado, un cierre de domo de 48 núcleos con una bandeja de montaje MUX/DEMUX y una caja CTO de 4 puertos con un divisor de 1x2 y pigtails sueltos.
Hace unas semanas, un responsable de compras de España se puso en contacto con nosotros. Su equipo estaba planeando una expansión regional de FTTH y necesitaba evaluar varios tipos de gabinetes antes de realizar un pedido grande. Preguntó si podíamos preparar un lote de muestra que cubriera diferentes casos de uso. Dijimos que sí. Trabajamos con su equipo para confirmar el número de puertos, los tipos de divisores y las interfaces de los conectores. Esta semana, las muestras están en la planta de producción y quiero mostrarles exactamente lo que contiene cada una antes de enviarse.
¿Cómo configuramos una caja de terminales de fibra óptica de 16 puertos para lograr eficiencia en el campo?
La primera muestra del lote es una caja de terminales de fibra óptica de 16 puertos. Este tipo de cerramiento es habitual en las redes FTTH. Se sitúa cerca del abonado y conecta el cable de distribución a cables de acometida individuales. La clave para una buena caja de terminales es lo que ya hay en su interior. Si la caja llega vacía, el equipo de instalación debe montar los adaptadores y los pigtails in situ. Eso lleva tiempo y crea oportunidades para cometer errores.
Configuramos esta caja de terminales de 16 puertos con material ABS de alta calidad y la precargamos con 16 pigtails de fibra y 16 adaptadores SC/APC. Los componentes internos se instalan y organizan en nuestra fábrica para que la caja esté lista para una rápida instalación en campo.
Por qué los componentes precargados reducen el tiempo de instalación
En una implementación típica de FTTH, los instaladores trabajan con calendarios ajustados. Cada minuto que dedican a armar una caja es un minuto que no conectan suscriptores. Las cajas precargadas trasladan el trabajo de ensamblaje desde el campo a nuestro entorno controlado de fábrica. Nuestros técnicos instalan cada adaptador y cable flexible en una estación de trabajo con las herramientas e iluminación adecuadas. Los pigtails se pasan dentro de la caja con un radio de curvatura suave. Luego se cierra la caja y se prueba. Cuando el instalador lo abre en el sitio, todo ya está en su lugar.
Especificaciones clave de la caja de terminales de 16 puertos
La siguiente tabla muestra los principales detalles de configuración para este ejemplo.
Elemento de configuración
Especificación
Recuento de puertos
16
Tipo de adaptador
Carolina del Sur/APC
Coletas incluidas
16 preinstalados
Material de la carcasa
ABS
Uso primario
Distribución FTTH exterior
¿Qué hace que nuestra caja de empalme de domo de 288 núcleos sea adecuada para redes de alta capacidad?
La segunda muestra es un cierre de empalme de fibra óptica tipo domo de 288 núcleos. Esta es una unidad mucho más grande. Está diseñado para puntos troncales y de distribución donde se unen muchas fibras. Una red que pasa por miles de hogares necesita cierres de empalme que puedan manejar cientos de fibras sin convertirse en un enredo. Las bandejas internas y las rutas de enrutamiento deben mantener cada fibra organizada y protegida.
Configuramos este cierre de empalme de domo de 288 núcleos con áreas de almacenamiento, enrutamiento y empalme de fibra de alta capacidad. La muestra no incluye divisor. Reservamos un área de montaje de divisores sin conectores para que el cliente pueda instalar posteriormente el divisor requerido de acuerdo con el diseño real de la red.
Por qué dejamos el divisor fuera de esta muestra
Algunos clientes prefieren recibir un cierre con el divisor ya instalado. Otros quieren mantener el divisor separado. No existe una única respuesta correcta. Depende de cómo esté diseñada la red y dónde se colocará el divisor. El equipo español de telecomunicaciones solicitó que se reservara pero no se ocupara la zona del divisor. Hicimos exactamente eso. La bandeja tiene un espacio designado para un módulo divisor. Las guías de enrutamiento de fibra ya están colocadas. El cliente puede agregar el divisor posteriormente sin modificar la estructura de cierre. Esto mantiene la muestra flexible para su evaluación.
Capacidad y Organización Dentro del Cierre del Domo
La siguiente tabla resume las características clave de este cierre de 288 núcleos.
Característica
Detalle
Capacidad de empalme
288 fibras
Área divisoria
Reservado, sin conectores
Tipo de gabinete
cúpula
Solicitud
Empalme backbone de alta capacidad
¿Cómo integramos un minidivisor de tubos de acero en una caja de terminales sellada de 8 puertos?
La tercera muestra es una caja de terminales de fibra óptica sellada de 8 puertos. Éste es diferente de la caja de 16 puertos. Es más pequeño y está diseñado para condiciones exteriores adversas. El sellado es fundamental porque la caja puede instalarse en un poste o una pared donde se enfrenta a la lluvia y los cambios de temperatura. En el interior, el cliente quería instalar un divisor y una disposición de conectores específica.
Configuramos esta caja de terminales sellada de 8 puertos con una carcasa de ABS y un diseño de interfaz Mini SC. Incluye un adaptador Mini SC rojo compatible con Huawei y ocho adaptadores Mini SC negros compatibles con Huawei. En el interior, instalamos un mini divisor de tubo de acero SC/APC 1x8 con una fibra de entrada de un metro y fibras de salida de cero punto siete metros.
Por qué la interfaz Mini SC y el divisor de tubos de acero funcionan juntos
La interfaz Mini SC compatible con Huawei es común en los puntos de distribución FTTH al aire libre. Permite conexiones rápidas plug-and-play sin abrir la caja. El adaptador rojo sirve como puerto de entrada. Los ocho adaptadores negros sirven como puertos de salida. Esta codificación de colores ayuda a los técnicos de campo a identificar la dirección de la conexión de un vistazo. El mini divisor de tubos de acero es compacto y robusto. Cabe dentro del recinto sellado sin agregar volumen. Las fibras de salida cortas reducen la holgura dentro de la caja, lo que mantiene limpio el diseño interno.
Detalles de configuración de la caja de terminales sellada de 8 puertos
La siguiente tabla enumera los componentes principales de este ejemplo.
Componente
Especificación
Recuento de puertos
8 salidas + 1 entrada
Tipo de adaptador
Mini SC compatible con Huawei
Tipo de divisor
1x8 SC/APC mini tubo de acero
Longitud de la fibra de entrada
1,0 metros
Longitud de la fibra de salida
0,7 m cada uno
Vivienda
Caja ABS sellada
¿Cómo preparamos un cierre de domo de 48 núcleos para la gestión de longitud de onda?
La cuarta muestra es un cierre de empalme de fibra óptica tipo domo de 48 núcleos. Se parece al modelo de 288 núcleos desde el exterior, pero la configuración interna es diferente. Éste no es sólo para empalmar fibras. El cliente también necesita gestionar las longitudes de onda. Eso significa que el cierre tiene que acomodar un módulo MUX/DEMUX. Este módulo combina o separa diferentes longitudes de onda óptica en una sola fibra.
Configuramos este cierre de domo de 48 núcleos con una bandeja de montaje preparada para un módulo MUX/DEMUX. Esta configuración proporciona una solución personalizada para redes que necesitan gestión de longitud de onda además de empalme y protección de fibra estándar.
Por qué la gestión de longitud de onda requiere un diseño de bandeja diferente
Una bandeja de empalme estándar contiene empalmes de fibra y organiza la fibra suelta. Un módulo MUX/DEMUX es diferente. Es un componente rectangular con puertos ópticos en un lado y pigtails de fibra en el otro. Necesita una superficie de montaje plana y puntos de sujeción seguros. Nuestro diseño de bandeja incluye orificios preperforados y guías de cables para este tipo de módulo específico. El cliente puede instalar el módulo sin modificar el cierre. Esto ahorra tiempo durante la puesta en marcha de la red y mantiene organizado el interior del cierre.
Características clave del cierre de domo de 48 núcleos
La siguiente tabla resume los puntos principales de este ejemplo.
Característica
Detalle
Capacidad de empalme
48 fibras
Bandeja especial
Montaje MUX/DEMUX preparado
Tipo de gabinete
cúpula
Función de red
Gestión de longitud de onda + empalme
¿Cómo admite nuestra caja de distribución y empalme CTO de 4 puertos una instalación flexible?
La muestra final es nuestra caja de distribución y empalme CTO de cuatro puertos recientemente diseñada. CTO significa Tap Off centralizado. Este tipo de caja se utiliza en redes FTTx para distribuir señales ópticas desde un cable alimentador a múltiples cables de acometida. El diseño es compacto. Se puede montar en espacios reducidos. El cliente quería una configuración sencilla con un divisor y algunos pigtails sueltos.
Suministramos esta caja CTO de 4 puertos con un divisor SC/APC 1x2, dos adaptadores SC/APC y cuatro pigtails SC/APC. Los pigtails se suministran sueltos en lugar de precargados. Esto le da al cliente la flexibilidad de organizarlos y conectarlos de acuerdo con el plan de instalación en el sitio.
Por qué los pigtails sueltos funcionan mejor en algunas instalaciones
Las coletas precargadas son convenientes. Pero no se adaptan a todas las situaciones. Si el instalador necesita pasar los cables de bajada a través de un punto de entrada específico o dejarlos sueltos en una dirección particular, los cables flexibles precargados pueden estorbar. Los pigtails sueltos permiten que el instalador decida el recorrido final. Pueden conectar los pigtails a los adaptadores después de que la caja esté montada y los cables de acometida estén en su lugar. El divisor 1x2 divide la señal entrante en dos rutas de salida. Los cuatro pigtails proporcionan opciones de conexión de repuesto para futuras ampliaciones.
Configuración de muestra de caja CTO
La siguiente tabla muestra lo que se incluye en este ejemplo.
Componente
Especificación
Recuento de puertos
4
divisor
1x2 SC/APC
Adaptadores incluidos
2 SC/APC
Coletas incluidas
4 SC/APC (sueltos)
Vivienda
Caja de distribución y empalme CTO
¿Cómo personalizamos las cajas de fibra para los diferentes requisitos del proyecto?
Después de revisar las cinco muestras, quizás se pregunte cómo decidimos qué va dentro de cada caja. La respuesta es sencilla. Le preguntamos al cliente. Cada proyecto de telecomunicaciones tiene su propia arquitectura, preferencias de conectores y prácticas de instalación. Nuestro trabajo es construir gabinetes que se ajusten a esas necesidades en lugar de forzar la incorporación de un producto estándar a la red.
Fabricamos cajas terminales de fibra, cajas CTO, cajas NAP, cierres de domo, divisores, pigtails, adaptadores y soluciones precargadas personalizadas. El número de puertos, el diseño interno, el tipo de conector, la longitud del cable, la codificación de colores, la impresión y el embalaje se pueden ajustar para diferentes proyectos.
Opciones de personalización comunes que ofrecemos
La siguiente tabla ofrece una descripción general de lo que los clientes pueden especificar para cada familia de productos.
Familia de productos
Opciones de personalización
Cajas de terminales
Número de puertos, pigtails precargados, tipo de adaptador, logotipo
Cierres de cúpula
Capacidad de empalme, área divisoria, bandeja MUX/DEMUX, entradas de cables
Cajas CTO
Relación de divisor, longitud del cable flexible, número de adaptadores
Divisores
Relación de división, tipo de conector, longitud de fibra, tubo de acero o desnudo
Coletas
Longitud, color, tipo de conector, material de la cubierta
De la evaluación de muestras a la producción por lotes
El proyecto español de telecomunicaciones se encuentra actualmente en fase de muestra. El cliente recibirá estas cinco cajas, las inspeccionará y las probará en su red. Si lo aprueban, pasamos a la producción por lotes. El proceso sigue siendo el mismo. Confirmamos la configuración final por escrito, producimos el lote con la misma atención al detalle y realizamos pruebas ópticas completas antes del envío. De esta manera, el cliente sabe exactamente lo que recibirá, ya sea que pida cinco cajas o cinco mil.
Conclusión
Este lote de muestra para el proyecto de telecomunicaciones español muestra la gama de cajas de fibra óptica que podemos construir. Una caja de terminales de 16 puertos con pigtails precargados para una instalación rápida. Un cierre de domo de 288 núcleos para empalmes de alta capacidad. Una caja de terminales sellada de 8 puertos con un divisor de tubo de acero integrado. Un cierre de domo de 48 núcleos preparado para la gestión de longitud de onda. Y una caja CTO de 4 puertos con pigtails sueltos flexibles. Cada producto está configurado para coincidir con una función de red específica. En Alteoptic nos encargamos de la personalización, el montaje interno y las pruebas antes de que las cajas salgan de fábrica. Si tu proyecto necesita cajas de fibra que lleguen listas para la red, contáctanos en Alteoptic.com para iniciar la conversación.
Prepare su red para una implementación 5G perfecta. Obtenga acceso directo a precios de fábrica, soluciones OEM/0DM personalizadas y creación rápida de prototipos. Construyamos su red óptica. ¡Charle con nuestros expertos en ventas!
Los alicates peladores térmicos de fibra de apertura lateral Alteoptic S8 presentan una artesanía de primera calidad y un rendimiento estable. Derrite y elimina rápidamente la cubierta plástica exterior de las fibras ópticas al mismo tiempo que protege eficazmente el núcleo interno de la fibra contra daños. Este diseño profesional mejora en gran medida la eficiencia del pelado y garantiza una excelente calidad de la fibra, lo que la hace ideal para una construcción y mantenimiento confiables de fibra óptica.

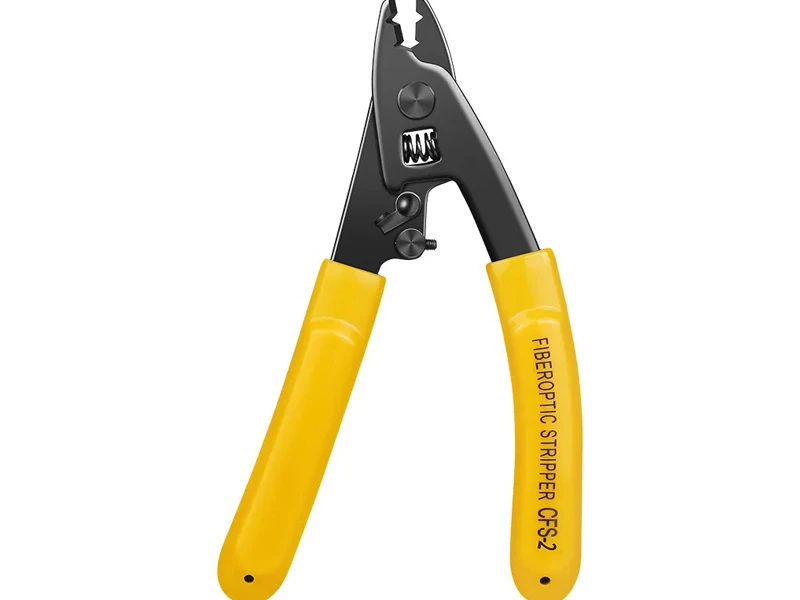

CFS-2 es un pelador de cables de doble puerto diseñado específicamente para el empalme por fusión de fibra FTTH. Despega con precisión la cubierta protectora exterior y la capa protectora del cable de fibra óptica. Fabricado con materiales de alta calidad, fáciles de usar, asegurando que la fibra óptica no se dañe. El diseño del mango ergonómico proporciona un agarre cómodo y reduce la fatiga.

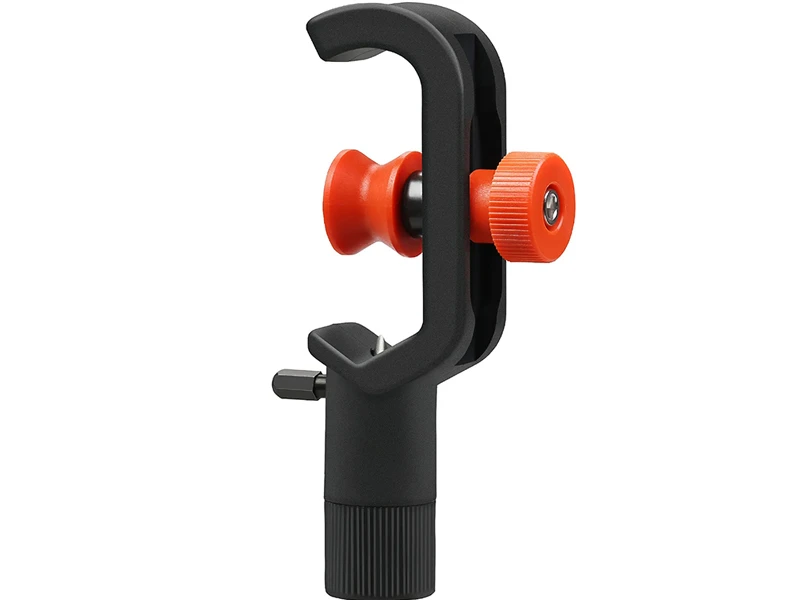

El asequible cortador de cables de fibra óptica blindados de un solo cabezal de Alteoptic es una herramienta de pelado con un rango de diámetro de 8 a 28,6 mm, que puede cortar cables de fibra óptica horizontal y verticalmente para pelarlos fácilmente.

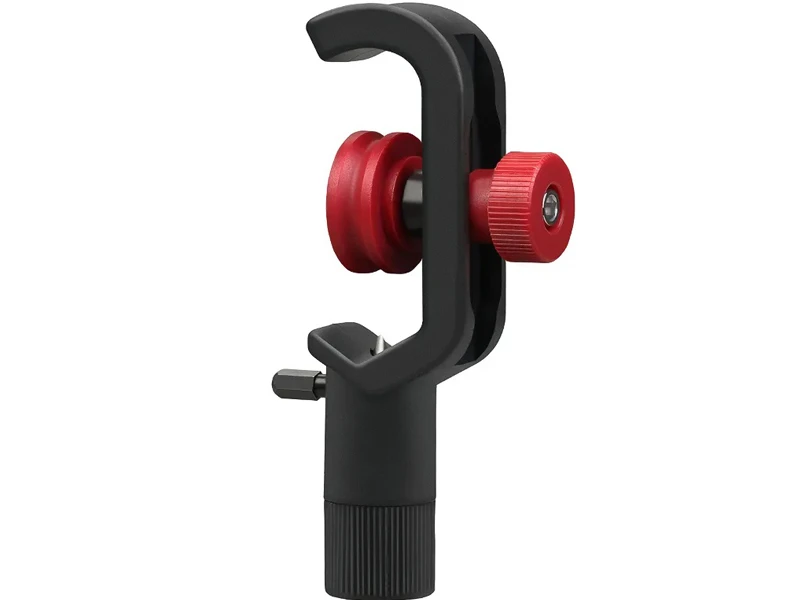

El asequible cortador de cables de fibra óptica blindado de un solo cabezal de Alteoptic es una herramienta de pelado con un rango de diámetro de 4 a 10 mm, que puede cortar cables de fibra óptica horizontal y verticalmente para pelarlos fácilmente.

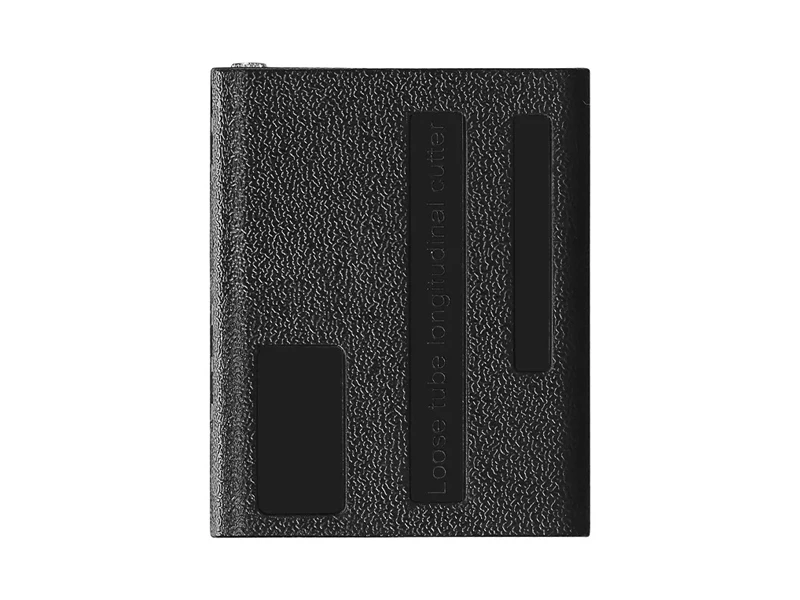

La máquina cortadora de tubos sueltos con herramienta de fibra está diseñada específicamente para tubos sueltos con un diámetro exterior de 1,5 a 3,3 mm. Este cortador longitudinal despega sin esfuerzo el material protector externo del tubo del haz central de fibra óptica. Fabricado en cuero, cómodo y duradero, asegurando un pelado preciso y eficiente. Ya sea que se trate de instalación o mantenimiento de fibra óptica, esta máquina cortadora de tubos sueltos es un valioso asistente para los profesionales.

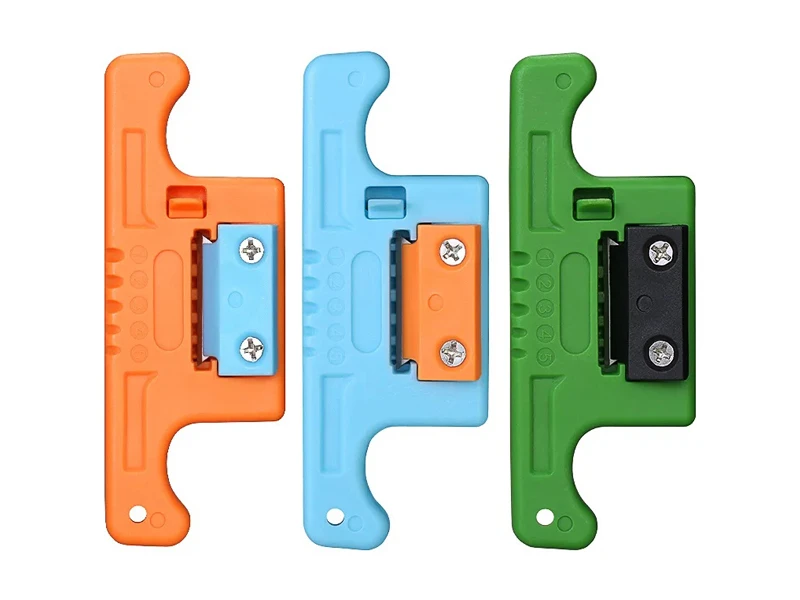

La herramienta de acceso a mitad de tramo AUA-05 está diseñada para cables que van desde 1,9 a 3,0 mm, presentando un corte de cable longitudinal eficiente. Es ideal para pelar cables de fibra armados de tubo holgado y está disponible en tres colores, lo que ofrece un fácil manejo para tareas de instalación y mantenimiento de fibra óptica.

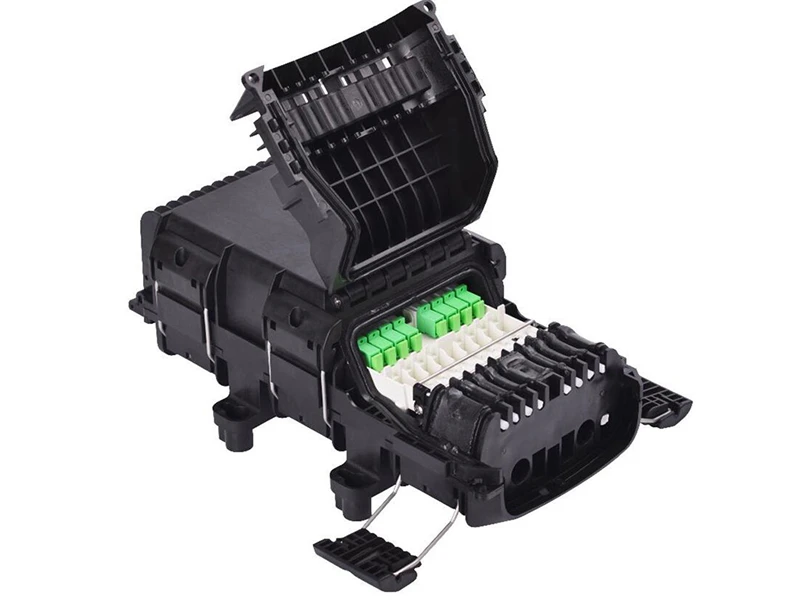

El cierre de empalme de fibra óptica AT01135 es un dispositivo de línea de cableado para distribuciones de usuarios en Sistema FTTH, proporciona protección y gestión para cables de fibra y se utiliza para terminación, ramificación de cables y conexiones cruzadas. Se utiliza principalmente como punto de acceso de usuario en la red FTTH-ODN, se puede dividir en tipo interior y exterior según el escenario de instalación, y se puede dividir en tipo de distribución y tipo de división óptica según la función. AT01135 se utiliza como punto de terminación para que el cable de alimentación se conecte con el cable de bajada en el sistema de red de comunicación FTTx. El empalme, división y distribución de fibra se pueden realizar en esta caja y, al mismo tiempo, proporciona protección y administración sólidas para la construcción de redes FTTx.
10 longitudes de onda, 500 juegos de almacenamiento de datos y superposición cíclica. Se pueden reemplazar dos tipos de conectores Conector universal de 2,5 mm para SC/FC/ST/LC (opcional)

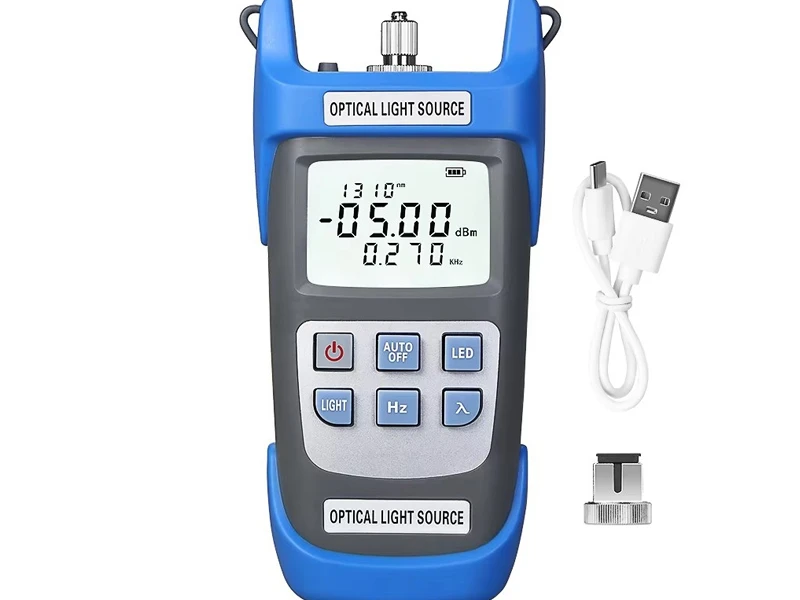

Interfaz de reemplazo compatible, interfaz universal de 2,5 mm, estándar Adecuado para conectores SC/FC/ST, hay salida de onda continua y viene con 3 frecuencias de modulación
