Alteoptic prepara muestras de distribución de fibra para un cliente en Colombia

Resumen

Un proyecto de telecomunicaciones en América Latina suele comenzar con una simple pregunta. ¿Puede el proveedor entregar la combinación adecuada de productos de distribución de fibra en un solo envío? Muchos proveedores pueden fabricar una caja de terminales. Algunos pueden fabricar un ODF montado en bastidor. Pero pocos pueden producir ambos, además de un panel de conexión completamente cargado, y enviarlos juntos con una calidad constante. Si los productos provienen de diferentes fábricas, la alineación del adaptador, las longitudes del cable flexible y el etiquetado pueden ser ligeramente diferentes. Eso crea problemas durante la instalación. El técnico tiene que ajustar, reelaborar o reemplazar piezas en el sitio. Esto lo evitamos fabricando toda la gama en nuestra propia fábrica. Esta semana estamos haciendo la revisión final de un conjunto de muestras para un cliente en Colombia.

Este envío incluye tres tipos de productos: cajas de terminales compactas de 12 puertos montadas en la pared con adaptadores FC o SC/UPC, unidades ODF montadas en bastidor con bandeja deslizante de 19 pulgadas con paneles adaptadores configurables y un panel de conexión negro de 24 puertos completamente cargado con adaptadores SC/APC, pigtails codificados por colores y bandejas de empalme de fusión. Verificamos cada unidad antes de empacar y podemos personalizar el número de puertos, el tipo de adaptador y el diseño interno para cada proyecto.

Nuestro cliente en Colombia es un distribuidor que respalda proyectos de FTTH y telecomunicaciones en toda la región. Pidió muestras que cubran diferentes escenarios de instalación. Algunos sitios necesitan una pequeña caja montada en la pared para la distribución del edificio. Otros sitios necesitan un ODF montado en bastidor para la sala de equipos. Y algunos proyectos necesitan un panel de conexión precargado que esté listo para empalmar y parchar. En lugar de enviar tres pedidos separados a tres proveedores diferentes, nos pidió que preparásemos todo en un solo lote. Estuvimos de acuerdo. Así es como se ve el control final.

¿Qué hace que nuestras cajas de terminales de pared de 12 puertos sean adecuadas para espacios pequeños?

El primer producto del envío es un conjunto de cajas de terminales compactas de 12 puertos montadas en la pared. Estas cajas están diseñadas para construir puntos de distribución donde el espacio es limitado. Es posible que una sala de equipos pequeña, un gabinete de comunicaciones o la pared de un pasillo no tengan espacio para un bastidor grande. La caja de pared soluciona ese problema. Mantiene los adaptadores, los empalmes y el exceso de fibra en una carcasa metálica compacta.

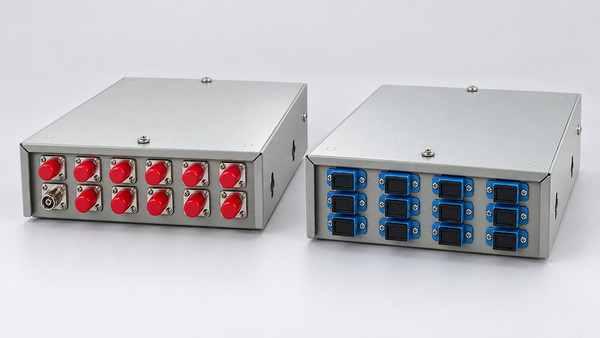

Fabricamos estas cajas de terminales de pared de 12 puertos en dos configuraciones. Una versión utiliza adaptadores tipo FC con tapas guardapolvo rojas. La otra versión utiliza doce adaptadores SC/UPC azules. La carcasa metálica proporciona protección mecánica y los puntos de montaje en forma de cerradura permiten una instalación segura en la pared. En el interior, hay espacio para empalmar, enrutar y almacenar fibra.

Dos configuraciones de adaptadores para diferentes diseños de red

El cliente pidió dos versiones de la misma caja. Esto es común en América Latina, donde diferentes proyectos pueden especificar diferentes tipos de conectores. Algunas redes utilizan conectores FC por su robustez y acoplamiento por tornillo. Otras redes utilizan conectores SC por su diseño push-pull y menor costo. Construimos ambas versiones en el mismo lote. La siguiente tabla muestra los detalles de configuración.

La carcasa metálica es la misma en ambas versiones. Sólo cambian el panel adaptador y los soportes de montaje internos. Esto mantiene la producción eficiente y la calidad constante.

Diseño interno y gestión de fibra.

Dentro de la caja, brindamos espacio para empalmes, enrutamiento y almacenamiento. El cable entrante se fija con una abrazadera. Los miembros de fuerza están anclados. Las fibras se dirigen a la bandeja de empalme con un radio de curvatura controlado. Después del empalme, el exceso de fibra se almacena en un bucle. La siguiente tabla muestra las principales características internas.

Estas cajas son adecuadas para construir puntos de distribución, pequeñas salas de equipos, gabinetes de comunicaciones y otras ubicaciones donde el espacio es limitado. Los puntos de montaje en forma de cerradura en la parte posterior permiten al instalador colgar la caja con dos tornillos. Esto facilita la instalación por parte de una sola persona.

¿Cómo mejora el trabajo de mantenimiento el ODF montado en bastidor con bandeja deslizante?

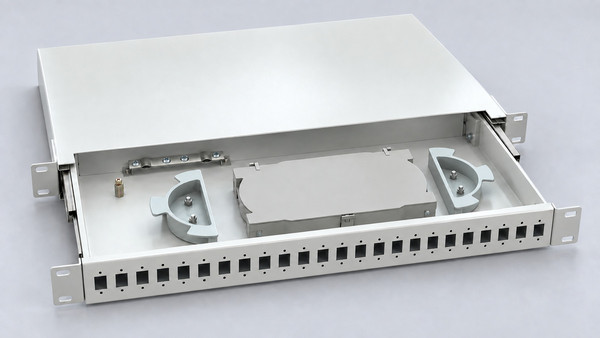

El segundo producto del envío es el marco de distribución óptica montado en bastidor de 19 pulgadas. Esta unidad está diseñada para salas de equipos y gabinetes de telecomunicaciones. Se monta en un rack estándar de 19 pulgadas. La característica clave es el diseño de bandeja deslizante. Los técnicos pueden tirar de la bandeja hacia adelante para acceder a los componentes internos sin retirar toda la unidad del bastidor.

Nuestro ODF montado en bastidor de 19 pulgadas utiliza un diseño de bandeja deslizante para un fácil acceso durante el mantenimiento. El panel frontal proporciona posiciones de adaptador numeradas para una identificación clara de los puertos. El panel se puede configurar con adaptadores SC, FC, ST o LC. En el interior, el gabinete incluye abrazaderas para fijación de cables, un punto de conexión a tierra, guías de enrutamiento de fibra y bandejas de empalme por fusión.

Por qué es importante la bandeja deslizante para los técnicos de campo

En una red activa, el trabajo de mantenimiento suele realizarse bajo presión de tiempo. El técnico necesita agregar un empalme, reemplazar un cable flexible o rastrear una falla. Si el ODF se fija dentro del bastidor, el técnico debe trabajar en un espacio reducido con visibilidad limitada. La bandeja deslizante cambia eso. El técnico saca la bandeja, hace el trabajo y la desliza hacia atrás. Esto reduce el riesgo de daños accidentales a la fibra y acelera la tarea. La siguiente tabla muestra los principales componentes del ODF.

Paneles adaptadores configurables para diferentes proyectos

El panel frontal se puede configurar con diferentes tipos de adaptadores. El cliente en Colombia tiene proyectos que utilizan conectores SC y FC. Algunos proyectos futuros pueden utilizar LC para parches de alta densidad. Podemos suministrar al ODF un panel que coincida con el proyecto actual y proporcionar paneles de repuesto para futuras actualizaciones. La siguiente tabla muestra las opciones de adaptadores comunes.

Las posiciones numeradas del adaptador en el panel frontal ayudan al técnico a identificar cada puerto rápidamente. Esto reduce la posibilidad de conectar la fibra incorrecta durante la reparación o el mantenimiento.

¿Qué se incluye en nuestro panel de conexiones SC/APC de 24 puertos totalmente equipado?

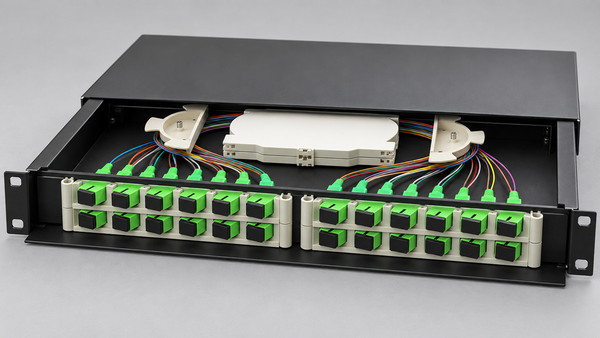

El tercer producto es un panel de conexión de fibra óptica montado en bastidor negro de 24 puertos completamente cargado. Esta unidad está lista para empalmar y parchar. Viene con adaptadores, pigtails y bandejas de empalme ya instalados. El técnico sólo necesita conectar el cable entrante y empalmar las fibras.

Configuramos este panel de conexión de 24 puertos con dos secciones de adaptador de 12 puertos, veinticuatro adaptadores SC/APC verdes, pigtails monomodo SC/APC codificados por colores a juego y dos bandejas de empalme de fusión. Los pigtails codificados por colores facilitan la identificación de la fibra durante el empalme y el mantenimiento futuro. Los conectores SC/APC proporcionan una reflexión de fondo baja, que es adecuada para redes de acceso PON y FTTH.

Por qué se utilizan conectores SC/APC en esta configuración

Los conectores SC/APC tienen un extremo en ángulo. El ángulo de ocho grados dirige la luz reflejada lejos del núcleo de la fibra. Esto reduce la retrorreflexión. En las redes PON y FTTH, la reflexión baja es importante porque la señal viaja largas distancias y pasa a través de divisores. Demasiada reflexión puede degradar la calidad de la señal. La siguiente tabla compara la pérdida de retorno de los tipos de conectores comunes.

Para este cliente, SC/APC fue la elección correcta para sus proyectos FTTH y PON. El color verde de los adaptadores y pigtails es el estándar de la industria para los conectores APC. Esto ayuda a los técnicos a identificar el tipo de conector de un vistazo.

Pigtails codificados por colores y ensamblaje precargado

El panel de conexiones viene con 24 pigtails SC/APC ya instalados. Cada coleta está codificada por colores según la secuencia de colores de fibra estándar. Esto facilita hacer coincidir el cable flexible con el puerto adaptador correcto. Los pigtails se dirigen a las bandejas de empalme. El técnico sólo necesita empalmar las fibras del cable entrante en los extremos del pigtail. La siguiente tabla muestra el código de color estándar de 12 fibras que utilizamos.

Para un panel de 24 puertos, utilizamos dos conjuntos de este código de color. Las primeras 12 coletas siguen la secuencia estándar. Las segundas 12 coletas repiten la secuencia con una carpeta o marca diferente. Esto mantiene la identificación clara incluso en un panel de alta densidad.

¿Qué comprobaciones finales realizamos antes de envasar estas muestras?

Antes de que cualquier producto entre en la caja de envío, hacemos una verificación final. Este no es un vistazo rápido. Verificamos cada unidad con los requisitos del pedido. El objetivo es detectar cualquier problema antes de que el producto salga de nuestra fábrica. Una muestra que llega con un accesorio faltante o un adaptador desalineado hace perder el tiempo al cliente y retrasa la evaluación del proyecto.

Verificamos la carcasa metálica, el mecanismo deslizante, los soportes de montaje en rack, la alineación del adaptador, los accesorios internos y la disposición del pigtail. Los paneles precargados también reciben inspección de los extremos y pruebas de pérdida de inserción antes de la entrega. Sólo las unidades que pasan todos los controles se embalan para su envío.

Lista de verificación de inspección final para este lote

La siguiente tabla muestra los artículos de inspección que utilizamos para este envío a Colombia.

Para el panel de conexiones de 24 puertos, también probamos la pérdida de inserción en cada puerto. El cliente quiere saber que los pigtails y adaptadores precargados funcionan juntos sin grandes pérdidas. Registramos los datos de la prueba y los incluimos con el envío. Esto le brinda al cliente un registro claro del rendimiento del producto antes de instalarlo.

Embalaje para envío internacional

Después del control final, cada unidad se limpia y empaqueta. Las cajas de pared se envuelven en espuma y se colocan en cajas de cartón individuales. El ODF y el panel de conexión montados en bastidor están equipados con protectores de esquinas y asegurados dentro de cajas resistentes. Etiquetamos cada caja con el modelo del producto, la cantidad y el número de lote. Luego se prepara el envío para el viaje a Colombia.

¿Cómo podemos personalizar los productos de distribución de fibra para diferentes proyectos?

Cada proyecto tiene sus propios requisitos. Una caja montada en la pared para un edificio en Bogotá puede necesitar adaptadores diferentes a los de un ODF montado en rack para un centro de datos en Medellín. No obligamos a los clientes a elegir de un catálogo fijo. Construimos el producto para que coincida con el proyecto.

Podemos personalizar la capacidad del puerto, el tipo de adaptador, pigtails, bandejas de empalme, color de la carcasa, logotipo, etiquetado y embalaje de acuerdo a cada proyecto. Esto se aplica a cajas de terminales, unidades ODF montadas en bastidor, paneles de conexión y otros productos de distribución de fibra.

Opciones de personalización que ofrecemos

La siguiente tabla muestra las principales opciones de personalización de los productos de este envío.

Apoyando proyectos de FTTH y Telecom en América Latina

El cliente en Colombia respalda proyectos de FTTH y telecomunicaciones en toda América Latina. Necesita un proveedor que pueda ofrecer una calidad constante en diferentes tipos de productos. También necesita un proveedor que comprenda el mercado regional. Tenemos experiencia con proyectos en Norteamérica, Europa, Medio Oriente y Latinoamérica. Sabemos que las diferentes regiones tienen diferentes preferencias en cuanto a tipos de conectores, colores de cables e idiomas de etiquetado. Podemos adaptar nuestros productos para que coincidan con esas preferencias.

Conclusión

Este envío de muestra para Colombia incluye tres tipos de productos de distribución de fibra. Las cajas de terminales de pared de 12 puertos se encargan de la distribución del edificio en espacios pequeños. Las unidades ODF de bandeja deslizante de 19 pulgadas brindan una gestión de fibra accesible en las salas de equipos. El panel de conexión SC/APC de 24 puertos completamente cargado está listo para empalmar y conectar en redes PON y FTTH. Revisamos cada unidad antes de empacar. Probamos los paneles precargados para detectar pérdidas de inserción e inspeccionamos las caras de los extremos. Empacamos los productos para un envío internacional seguro. Si su proyecto necesita productos de distribución de fibra con configuraciones personalizadas y calidad constante, Alteoptic puede ayudarlo desde la evaluación de muestras hasta la producción por lotes. Contáctenos para discutir su próximo proyecto en Colombia o cualquier lugar de América Latina.
