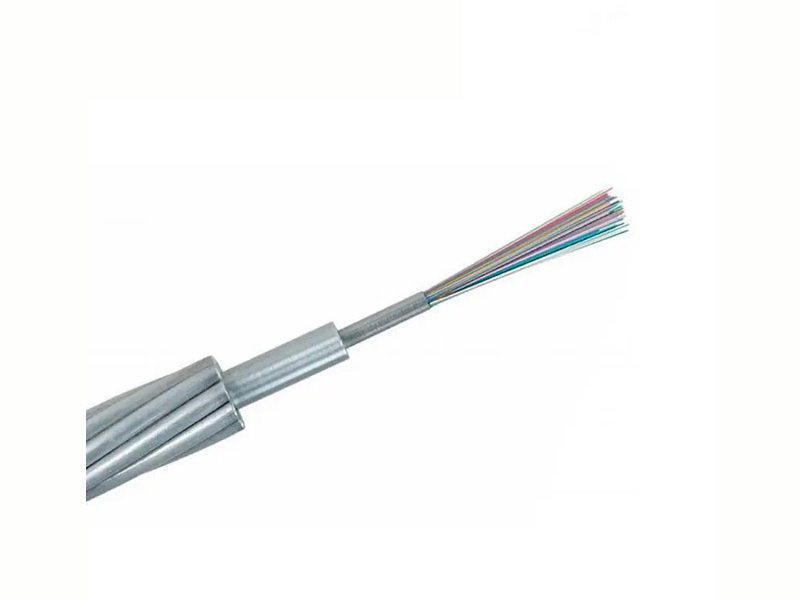

Diseños típicos de tubo de aluminio OPGW
Cable OPGW de tubo suelto PBT de aluminio de 8-96 núcleos de suministro alteóptico con precio de fábrica, soporte OEM. Todos los cables OPGW suministrados por alteoptic cumplen con los estándares IEEE 1138, IEC 60794-4, IEC 60793, TIA/EIA 598 A.
Detalles del producto
Descripción:

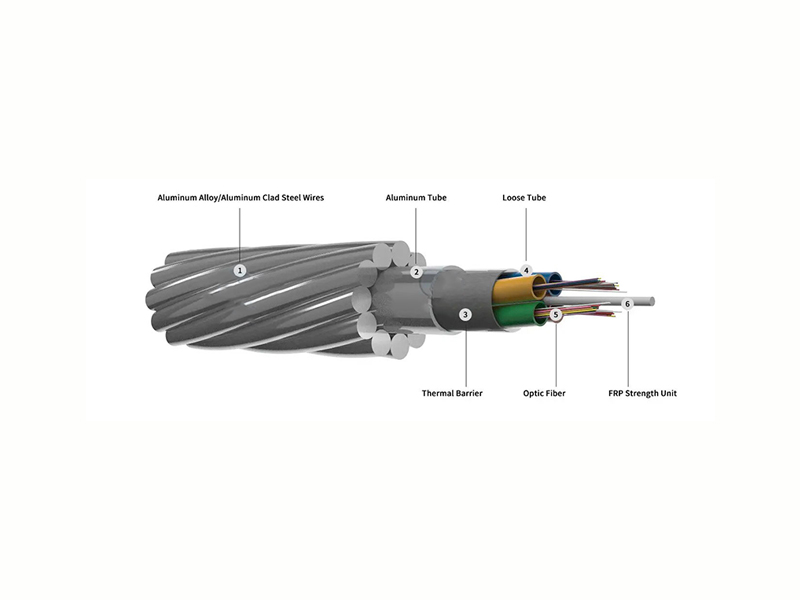

El tubo de aluminio está rodeado por capas simples o dobles de alambres de acero revestidos de aluminio (ACS) o una mezcla de alambres ACS y alambres de aleación de aluminio. Buen rendimiento anticorrosión. El material y la estructura son uniformes, buena resistencia a la fatiga por vibración.

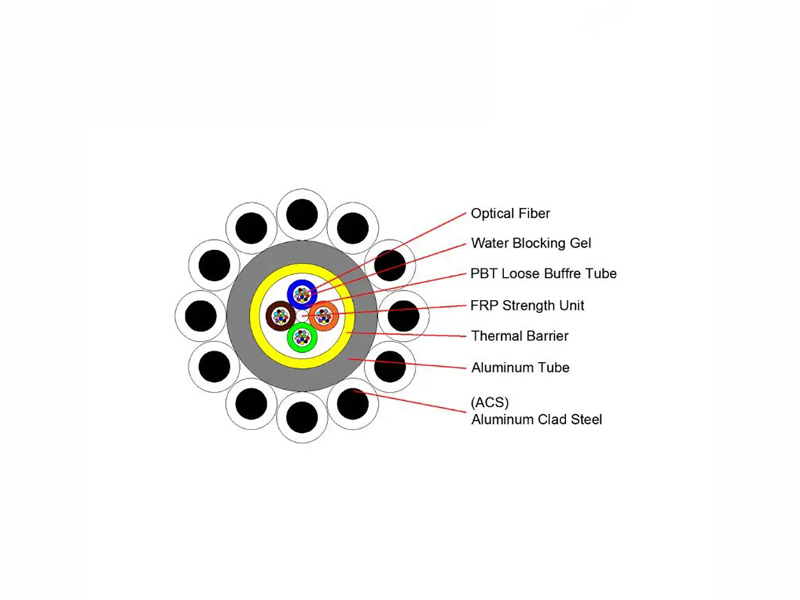

Sección de cables:
Aplicación:
Instalación aérea autoportante
Características principales
1. Buen rendimiento anticorrosión.
2. El material y la estructura son uniformes y tienen buena resistencia a la fatiga por vibración.
3. La corriente de cortocircuito tiene un efecto pequeño sobre las propiedades de transmisión de la fibra óptica.
4. Buen rendimiento antirrayos.
Parámetros técnicos
-
|
Especificación
|
Recuento de fibra
|
Diámetro (mm)
|
Peso (kg/km)
|
RTS (KN)
|
Cortocircuito (KA2)
|
|
OPGW-150(131,2;151,7)
|
24
|
16.1
|
861
|
131.2
|
151.7
|
|
OPGW-115(79;118,6)
|
48
|
14.8
|
560.2
|
79
|
118.6
|
|
OPGW-120(106,9;99,8)
|
36
|
15
|
686
|
106.9
|
99.8
|
Calidad y pruebas
Existen diferentes series de pruebas para asegurar la calidad del cable OPGW alteóptico:
∗ Pruebas de rutina (pruebas en proceso según el plan de calidad interno)
∗ Prueba de aceptación en fábrica (FAT, presenciada por el cliente)
∗ Prueba de tipo (solo en caso de un nuevo diseño básico, repetición en casos excepcionales)
Las pruebas se realizarán de acuerdo con las normas aplicables o acuerdos entre el comprador y el fabricante. Como regla general, las pruebas se realizarán según IEC 60794-4-10. Sin embargo, si es necesario, se pueden realizar pruebas según IEEE Std1138.
Prueba de tipo OPGW
Se puede renunciar a la prueba de tipo presentando el certificado del fabricante del producto similar realizado en una organización o laboratorio de pruebas independiente reconocido internacionalmente. Si se debe realizar una prueba de tipo, se llevará a cabo de acuerdo con un procedimiento de prueba de tipo adicional alcanzado
a un acuerdo entre comprador y fabricante.
Prueba de rutina OPGW
El coeficiente de atenuación óptica en todas las longitudes de cable de producción se mide según IEC 60793-1-CIC (técnica de retrodispersión, OTDR). Las fibras monomodo estándar se miden a 1310 nm y a 1550 nm. Las fibras monomodo con dispersión desplazada distinta de cero (NZDS) son
medido a 1550 nm.
|
Diámetro del cable (mm)
|
Longitud del tambor (m)
|
Dimensiones y pesos del tambor
|
|
re
|
segundo
|
b
|
re
|
un
|
peso
|
|
centímetros
|
centímetros
|
centímetros
|
centímetros
|
centímetros
|
kilos
|
|
9.0-9.5
|
2000
|
120
|
90
|
110
|
80
|
11
|
200
|
|
3000
|
120
|
90
|
110
|
80
|
11
|
200
|
|
4000
|
120
|
90
|
110
|
80
|
11
|
200
|
|
5000
|
130
|
90
|
110
|
80
|
11
|
210
|
|
9.5-10.0
|
2000
|
120
|
90
|
110
|
80
|
11
|
200
|
|
3000
|
120
|
90
|
110
|
80
|
11
|
200
|
|
4000
|
130
|
90
|
110
|
80
|
11
|
210
|
|
5000
|
130
|
90
|
110
|
80
|
11
|
210
|
|
10.5-11.0
|
2000
|
120
|
90
|
110
|
80
|
11
|
200
|
|
3000
|
120
|
90
|
110
|
80
|
11
|
200
|
|
4000
|
130
|
90
|
110
|
80
|
11
|
210
|
|
5000
|
140
|
90
|
110
|
80
|
11
|
220
|
|
11.5-12.0
|
2000
|
120
|
90
|
110
|
80
|
11
|
200
|
|
3000
|
130
|
90
|
110
|
80
|
11
|
210
|
|
4000
|
130
|
90
|
110
|
80
|
11
|
210
|
|
5000
|
140
|
90
|
110
|
80
|
11
|
220
|
|
12.0-12.5
|
2000
|
120
|
90
|
110
|
80
|
11
|
200
|
|
3000
|
130
|
90
|
110
|
80
|
11
|
210
|
|
4000
|
140
|
90
|
110
|
80
|
11
|
220
|
|
5000
|
150
|
90
|
110
|
80
|
11
|
230
|
|
12.5-13.0
|
2000
|
120
|
90
|
110
|
80
|
11
|
200
|
|
3000
|
130
|
90
|
110
|
80
|
11
|
210
|
|
4000
|
140
|
90
|
110
|
80
|
11
|
220
|
|
5000
|
150
|
90
|
110
|
80
|
11
|
230
|
|
13.0-14.5
|
2000
|
130
|
90
|
110
|
80
|
11
|
210
|
|
3000
|
140
|
90
|
110
|
80
|
11
|
220
|
|
4000
|
150
|
90
|
110
|
80
|
11
|
230
|
|
5000
|
160
|
90
|
110
|
80
|
11
|
250
|
