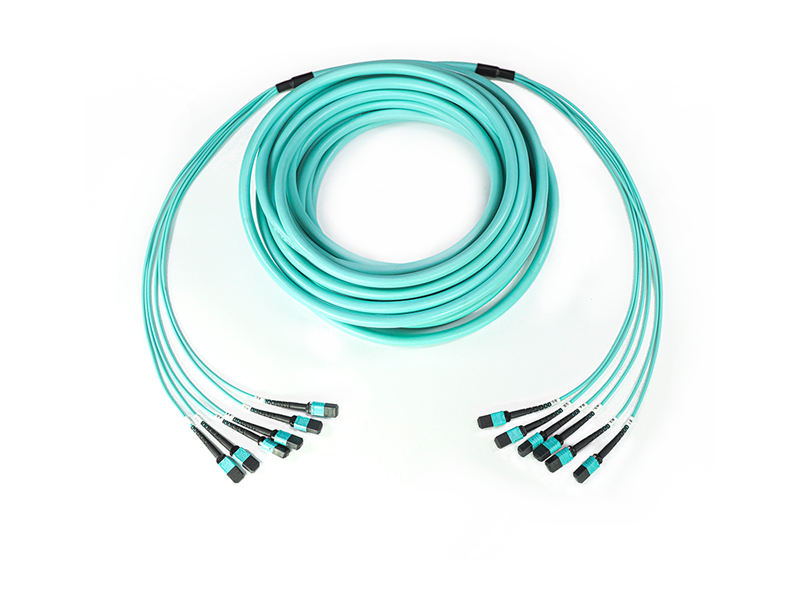

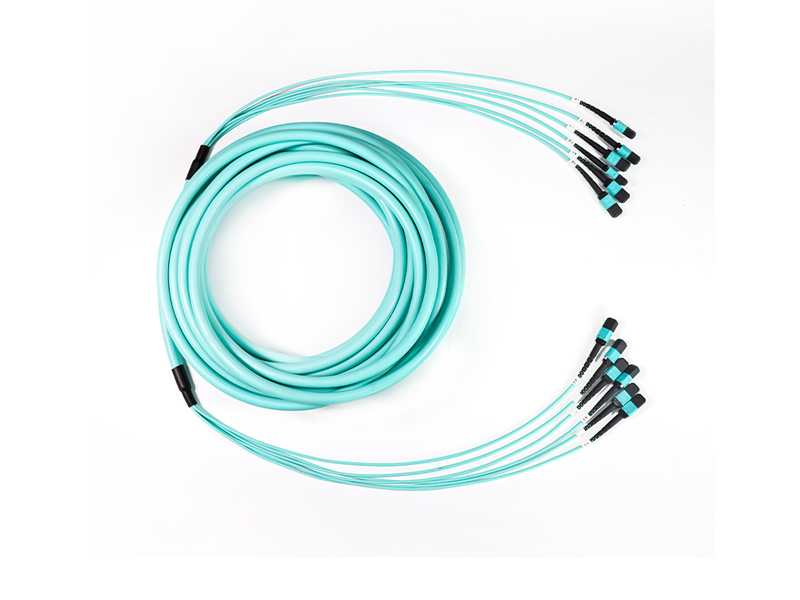

Descripción general
Los conjuntos de cables MTP son cables de conexión multifibra adecuados para soluciones de PCB y plano posterior de alta densidad. Los cables troncal, de interconexión y de distribución de salida de la marca MTP ofrecen hasta 36 veces la densidad (basada en un casquillo de 72 fibras) de los cables de conexión tradicionales, lo que proporciona importantes ahorros de espacio y costos. Existen varias configuraciones para conjuntos de cables de la marca MTP. El más popular es un conector de marca MTP a conector de interconexión de conector MTP y un cable troncal que conecta un casete de marca MTP a otro casete de marca MTP. El panel adaptador de la marca MTP se instala en un panel de conexión, luego también se puede usar un cable de la marca MTP a la marca MTP.
Solicitud
1.Red de comunicación de datos.
2.Red de acceso al sistema óptico.
3. Canal de fibra de red de área de almacenamiento.
4.Arquitecturas de alta densidad.
Características
1.100% preterminado y probado en fábrica para garantizar el rendimiento de la transferencia.
2.Configuración y conexión en red rápidas, reduzca el tiempo de instalación.
3. Admite aplicaciones de red de 40G y 100G.
4.Material de la cubierta del cable: LSZH, OFNR, OFNP disponible.
5. Admite hasta 12F, 24F, 48F, 72F, 96F, 144F; hay productos personalizados disponibles.

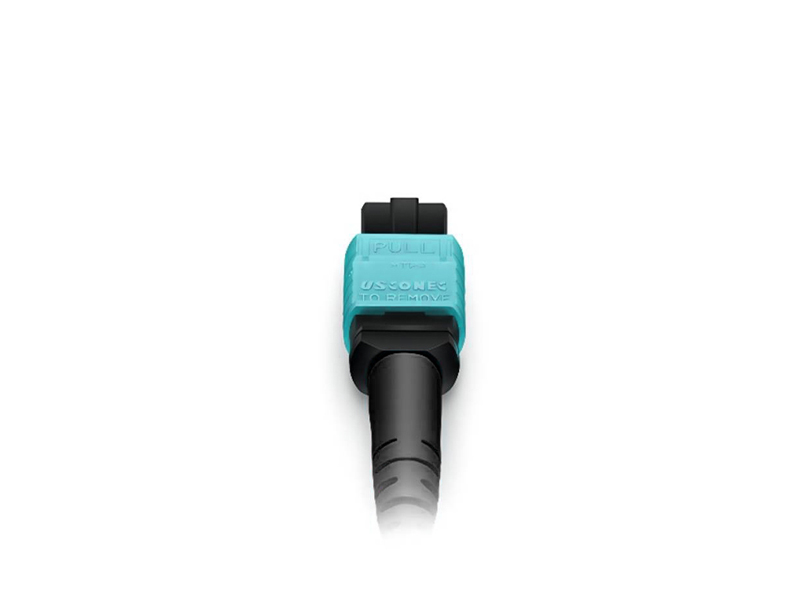

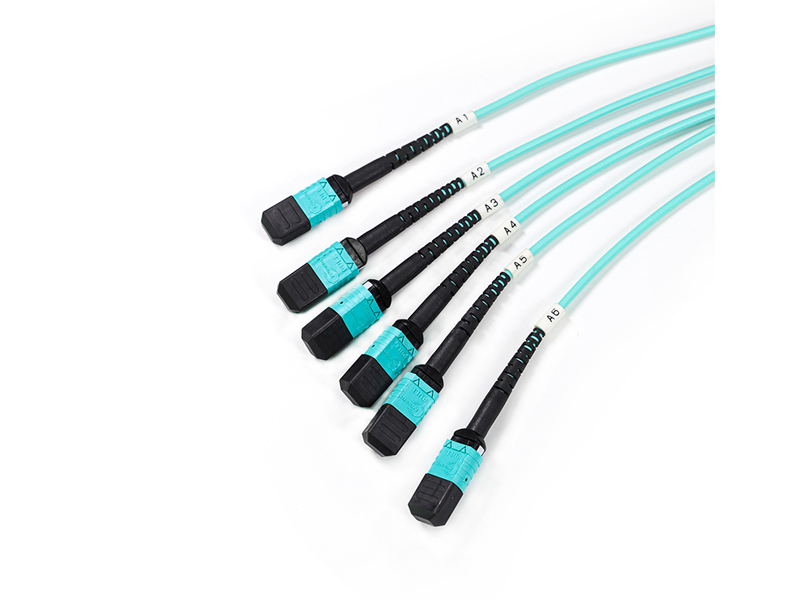

Tipos de conectores
|
Tipo |
Referencia |
Nota |
|
|
MPO |
CEI 61754-7 |
Modo único |
APC: Conectores verdes (estándar) APC: Conectores amarillos (Élite) |
|
multimodo |
PC: Conectores Aqua |
||
|
MTP |
CEI 61754-7 |
Modo único |
APC: Conectores verdes (estándar) APC: Conectores amarillos (Élite) |
|
multimodo |
PC: Conectores Aqua |
||
Diagramas dimensionales
1. Cable troncal MPO/MTP (Método A, Método B, Método C).
Fin1Fin2
Versiones de cable de conexión
|
Requisito de tolerancia del puente |
|
|
Longitud total (L)（m） |
longitud de tolerancia（CM） |
|
0 |
+10/-0 |
|
20 |
+15/-0 |
|
L>40 |
+0,5%L/-0 |
Estructura de cables
|
|
|
|
|
|
Parámetros del cable
|
Conteo de cables |
Diámetro exterior de la funda (MM) |
Peso (kg) |
Resistencia a la tracción mínima permitida (N) |
Carga de aplastamiento mínima permitida (N/100 mm) |
Radio de curvatura mínimo (MM) |
Temperatura de almacenamiento （℃） |
|||
|
corto plazo |
largo plazo |
corto plazo |
largo plazo |
corto plazo |
largo plazo |
||||
|
12 |
(5.1±0.3)*(2.3±0.3) |
11.6 |
150 |
80 |
500 |
200 |
20D |
10D |
-20 ~~ +70 |
Estructura de cables
|
|
|
|
|
|
Parámetros del cable
|
cuenta de fibra |
diámetro exterior (mm) |
Peso nominal (kg/km) |
Resistencia máxima a la tracción (N) |
Resistencia máxima al aplastamiento (N/100 mm) |
Radio de curvatura mínimo (mm) |
|||
|
A corto plazo |
A largo plazo |
A corto plazo |
A largo plazo |
Dinámico |
estática |
|||
|
12 |
3.0±0.15 |
7.0 |
180 |
90 |
500 |
150 |
20D |
10D |
Características ópticas
|
Artículo |
Parámetro |
Referencia |
|||
|
Modo único |
multimodo |
||||
|
Estándar |
Élite |
Estándar |
Élite |
||
|
Pérdida de inserción |
Típico≤0.30dB Máximo≤0.75dB |
Típico≤0,15dB Máximo≤0,35dB |
Típico≤0,50 dB Máximo≤0,25 dB |
Típico≤0.10dB Máximo≤0.35dB |
CEI 61300-3-34 |
|
Pérdida de devolución |
≥ 50 dB (ordenador personal) ≥ 60 dB (APC) |
≥ 55 dB (ordenador personal) ≥ 65 dB (APC) |
≥30dB(ordenador personal) |
≥30dB(ordenador personal) |
CEI 61300-3-6 |

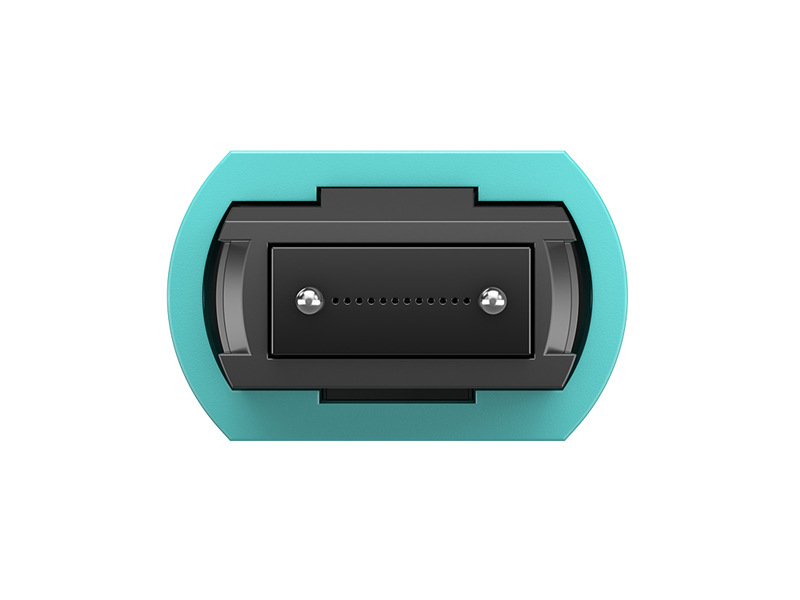

Geometría de la cara final
|
Virola parámetro |
IEC-61300--3-30 |
|||
|
Mínimo |
Máximo |
|||
|
República de China |
ROC-X: |
2000 mm |
∞ |
|
|
ROC-Y: |
50mm |
∞ |
||
|
ángulo |
Ángulo-X: |
-0.2° |
0.2° |
|
|
Ángulo-Y: |
ordenador personal |
-0.2° |
0.2° |
|
|
APC |
7.85° |
8.15° |
||
|
Altura de la fibra: |
1000nm |
3500nm |
||
|
Máx.DH.Todos: |
-300nm |
300nm |
||
|
DH.Adj: |
-300nm |
300nm |
||
|
Fibra DH.Ave: |
-300nm |
300nm |
||
|
Inmersión central: |
MM |
-200nm |
300nm |
|
|
SM |
N/A |
N/A |
||
|
Virola altura |
7,9 mm |
8,05 mm |
||
Calidad del extremo (SM)
|
Zona |
Rango (μm) |
Arañazos |
Defectos |
Referencia |
|
R: Núcleo |
0 a 25 |
Ninguno |
Ninguno |
CEI 61300-3-35:2015 |
|
B: Revestimiento |
25 a 115 |
Ninguno |
Ninguno |
|
|
C: Adhesivo |
115 a 135 |
Ninguno |
Ninguno |
|
|
D: Contacto |
135 a 250 |
Ninguno |
Ninguno |
|
|
E: Resto de la virola |
Ninguno |
Ninguno |
||
Calidad del extremo (MM)
|
Zona |
Rango (μm) |
Arañazos |
Defectos |
Referencia |
|
R: Núcleo |
0 a 65 |
Ninguno |
Ninguno |
CEI 61300-3-35:2015 |
|
B: Revestimiento |
65 a 115 |
Ninguno |
Ninguno |
|
|
C: Adhesivo |
115 a 135 |
Ninguno |
Ninguno |
|
|
D: Contacto |
135 a 250 |
Ninguno |
Ninguno |
|
|
E: Resto de la virola |
Ninguno |
Ninguno |
||
Características mecánicas
|
prueba |
Condiciones |
Referencia |
|
Resistencia |
500 apareamientos |
CEI 61300-2-2 |
|
Vibración |
Frecuencia: 10 a 55 Hz, Amplitud: 0,75 mm |
CEI 61300-2-1 |
|
Retención de cables |
400N (cable principal); 50N (parte del conector) |
CEI 61300-2-4 |
|
Fuerza del mecanismo de acoplamiento |
80N para cable de 2 a 3 mm |
CEI 61300-2-6 |
|
Torsión de cables |
15N para cable de 2 a 3 mm |
CEI 61300-2-5 |
|
otoño |
10 caídas, altura de caída de 1 m |
CEI 61300-2-12 |
|
Carga lateral estática |
1N por 1h (cable principal); 0.2N por 5min (parte ranchera) |
CEI 61300-2-42 |
|
frio |
-25°C, 96h de duración |
CEI 61300-2-17 |
|
Calor seco |
+70°C, 96h de duración |
CEI 61300-2-18 |
|
Cambio de temperatura |
-25°C a +70°C, 12 ciclos |
CEI 61300-2-22 |
|
Humedad |
+40°C al 93%, 96h de duración |
CEI 61300-2-19 |
